Разъем micro USB для смартфона 1112

Отличный запрос. Вот подробное описание разъема micro USB для смартфона, соответствующее вашему запросу (предполагается, что "1112" — это условный код модели или парт-номер).

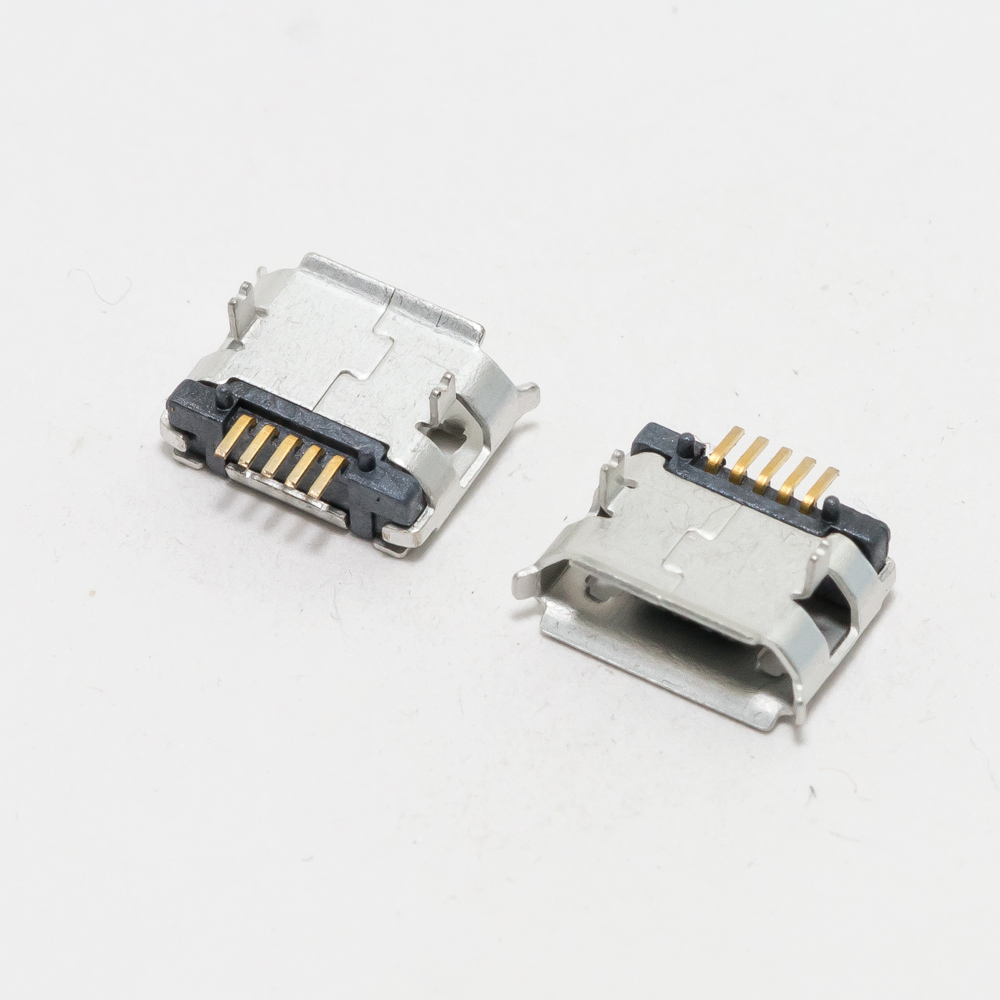

Описание разъема micro USB для смартфона

Данный разъем представляет собой стандартный 5-пиновый (pin) порт micro USB типа B (Micro-B), который долгое время являлся универсальным стандартом для зарядки и синхронизации смартфонов, планшетов и других портативных устройств. Он является более компактной и долговечной версией своего предшественника — mini USB.

Ключевые особенности:

• Надежность: Коннектор имеет трапециевидную асимметричную форму, что обеспечивает правильную ориентацию при подключении (хотя требует переворота, в отличие от USB Type-C).
• Функциональность: Поддерживает одновременную зарядку устройства и передачу данных.
• Универсальность: Был обязательным стандартом для большинства Android-устройств до массового перехода на USB Type-C.
• Механическая конструкция: Корпус разъема обычно выполнен из пластика, с контактными площадками из позолоченного металла для лучшей проводимости и защиты от коррозии. Крепится к плате смартфона через монтажные "усы" (скобы) и пайку.

Технические характеристики

1. Тип разъема: USB 2.0 Micro-B (наиболее распространенная версия для смартфонов).
2. Количество контактов (пинов): 5.
   • Pin 1: VBUS (+5V, питание/зарядка).
   • Pin 2: D- (линия данных минус).
   • Pin 3: D+ (линия данных плюс).
   • Pin 4: ID (в micro-B обычно не задействован, заземлен или используется для режима OTG).
   • Pin 5: GND (земля).
3. Максимальный ток зарядки: Зависит от контроллера на плате устройства. Стандартно — до 2.0А (по спецификации USB Battery Charging 1.2). Поддержка быстрой зарядки (например, Qualcomm Quick Charge 2.0/3.0) возможна, но требует совместимого зарядного устройства и контроллера в телефоне.
4. Скорость передачи данных: До 480 Мбит/с (High-Speed согласно стандарту USB 2.0).
5. Режим OTG (On-The-Go): Поддерживается (для подключения флешек, мышей и другой периферии). Активируется замыканием пина ID (4) на землю с помощью специального кабеля или переходника.
6. Рабочее напряжение: 5 В.
7. Материал контактов: Фосфористая бронза с позолотой (типичное покрытие).
8. Срок эксплуатации (механический): Рассчитан примерно на 10 000 циклов подключения/отключения.

Парт-номера (артикулы) и аналоги

Парт-номер "1112" может быть внутренним кодом конкретного производителя или поставщика. В мире электронных компонентов такие разъемы имеют стандартизированные номера от производителей.

Распространенные парт-номера и аналоги:

• Molex: 47346-1001, 47346-0001
• Hirose (JAE): UX60-MB-5ST
• JST: NRJ-series
• Amphenol: 10118192-0001LF
• Китайские/универсальные аналоги (часто встречаются в ремонте):
  • MD-1112 (возможно, это и есть ваш номер)
  • MICRO-USB-005 (условный номер у поставщиков)
  • ZJ-11 или ZX-62
• Важно: При заказе для ремонта необходимо учитывать не только форму, но и габаритные размеры (длину, ширину, высоту), ориентацию ножек (прямые, под плату, под углом), а также расстояние между монтажными скобами. Лучше всего использовать разъем от разобранного старого устройства или сверять его с фото у поставщика.

Совместимые модели смартфонов (примеры)

Данный тип разъема использовался в подавляющем большинстве смартфонов на Android, выпущенных примерно до 2016-2018 годов, а в бюджетных моделях — и позже.

Производители и серии:

• Samsung: Galaxy S (модели до S8), Galaxy Note (до Note 5), серии A, J, M (старые модели).
• Sony (Xperia): Z5, Z3, Z2, X, XA и более старые.
• HTC: One M9, M8, M7 и более старые.
• Nokia (бренд HMD Global): Старые модели серий Nokia 2, 3, 5 (первые поколения).
• Xiaomi: Redmi Note 3/4/5, Redmi 3/4/5, Mi 4, Mi Max и более старые.
• Huawei / Honor: P8, P9, P10 Lite, Honor 6X, 7, 8 и более старые.
• LG: G5, G4, G3, серии K, X.
• Motorola: Moto G (1-5 поколения), Moto X (1-2 поколения), Moto E.
• А также: Бесчисленное множество устройств от ZTE, Alcatel, Lenovo, Prestigio, Fly, ASUS (старые ZenFone) и других брендов.

Важное примечание: Совместимость для ремонта определяется физическим соответствием разъема (размер, форма ножек, расположение) конкретной модели смартфона, а не только общим стандартом micro USB. Всегда сверяйте с оригинальной деталью.
