Разъем mini USB для ноутбуков 1123

Конечно, вот подробное описание, технические характеристики и информация о совместимости для разъема mini USB (скорее всего, mini-B), используемого в ноутбуках, с условным обозначением 1123.

Такой номер (1123) обычно является внутренним парт-номером производителя (OEM) и не является универсальным. Описание составлено на основе наиболее вероятного применения этого разъема в ноутбуках.

Описание разъема Mini USB (тип B) для ноутбука

Разъем Mini USB типа B (5-контактный) — это устаревший, но ранее повсеместно используемый стандарт порта для подключения периферийных устройств к ноутбуку. В контексте ноутбуков он чаще всего использовался не как стандартный порт на корпусе, а как внутренний разъем на материнской плате или платах-модулях.

Основное назначение в ноутбуках:

1. Внутренний порт для модуля веб-камеры. Очень часто разъем mini USB служил интерфейсом для подключения внутренней веб-камеры, расположенной над экраном, к материнской плате.
2. Подключение внутренних модулей. Мог использоваться для других внутренних устройств, таких как модули Bluetooth, кард-ридеры или сенсорные панели (в некоторых моделях).
3. Порт для док-станции или репликатора портов. На некоторых бизнес-ноутбуках (например, старых Lenovo ThinkPad) этот порт выводился на корпус в специальном углублении для подключения док-станции.

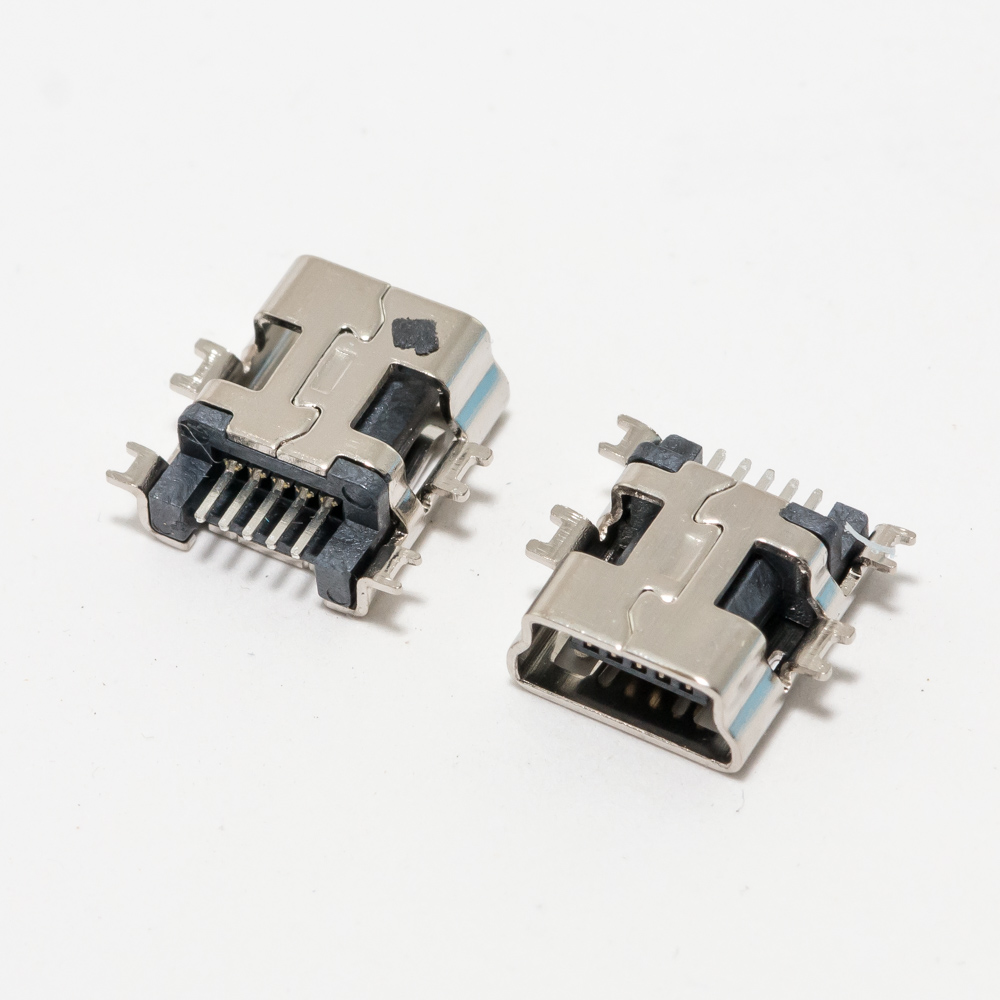

Внешний вид: Компактный 5-контактный разъем с трапециевидной формой, обеспечивающей правильную ориентацию при подключении.

Технические характеристики

• Тип разъема: USB 2.0 Mini-B (5 pin). Вероятность, что это USB 1.1/2.0 — 99%. Mini USB 3.0 имеет другой, более широкий форм-фактор.
• Количество контактов: 5
• Распиновка стандартного 5-контактного Mini-B:
  1. VBUS (+5V, питание)
  2. D- (Data-)
  3. D+ (Data+)
  4. ID (В режиме OTG – идентификация хоста/устройства; в данном случае часто не задействован или заземлен)
  5. GND (Земля)
• Скорость передачи данных: До 480 Мбит/с (режим High-Speed USB 2.0).
• Напряжение питания: +5 В (до 500 мА согласно спецификации USB 2.0).
• Крепление: Как правило, разъем для пайки на плату (SMT или THT). Может иметь пластиковые "ушки" для дополнительной фиксации.
• Материал: Контакты — позолоченная медь, корпус — пластик.

Парт-номера (Part Numbers) и аналоги

Поскольку 1123 — это внутренний номер производителя, для поиска аналога или замены необходимо использовать универсальные парт-номера или описание по характеристикам.

Распространенные серии и коды производителей разъемов:

• Amphenol / FCI: 10103594-0001LF, 61729-0010BLF
• Molex: 47346-1001
• Hirose: UX60-MB-5ST
• JST: различные серии, но менее распространены для USB.
• Китайские/универсальные обозначения: Часто продается как "5-pin Mini USB Type B SMT Socket".
• Поисковые запросы: "Mini USB 5 pin female connector SMT", "Mini-B порт для пайки", "Разъем mini USB для веб-камеры ноутбука".

Как найти точный разъем:

1. Извлечь неисправный разъем из ноутбука (если есть навыки пайки).
2. Измерить шаг между контактами (обычно 0.8 мм или 1.0 мм).
3. Определить тип монтажа: SMT (поверхностный) или THT (сквозной).
4. Измерить габаритные размеры корпуса.
5. Искать по этим параметрам и фотографии.

Совместимые модели ноутбуков (где мог применяться такой разъем)

Разъем с условным номером 1123 мог встречаться в ноутбуках следующих брендов и серий (примерно 2006-2013 годы выпуска):

• HP / Compaq: Серии Pavilion dv6, dv7, g6, ProBook 4xxx, 6xxx, старые модели EliteBook.
• Lenovo: Старые серии IdeaPad (Y, Z, G), а также многие модели ThinkPad (T61, T400, T410, T510, X200, X201 и др.) — часто для веб-камеры.
• Dell: Серии Inspiron (15R, 17R), Vostro, старые Latitude (E6400, E6510).
• Acer: Серии Aspire (5730, 5750, 7551, 5560), Extensa.
• Asus: Модели серий K, N, X.
• Sony VAIO: Многие модели серий E, F, S.
• Toshiba: Серии Satellite (L, A, P), Equium.

Важное примечание: Совместимость определяется не моделью ноутбука, а конструкцией материнской платы и шлейфа. Даже в рамках одной модели ноутбука в разных ревизиях плат могли использоваться разные разъемы (например, micro USB или простой коннектор). Для точного определения необходимо видеть оригинальную деталь или схему (Boardview) конкретной материнской платы.

Рекомендация: Для ремонта лучшим решением является поиск разъема по его визуальным и измерительным параметрам, а также по номеру на самой материнской плате (например, LA-56P, DA0AX1MB8D0 и т.д.) — по этому номеру можно найти схему и точное обозначение компонента.
