Разъем micro USB для Samsung GT-I9082, SCH-I879, i8558

Конечно, вот подробное описание разъема micro-USB для указанных моделей Samsung и смежных устройств.

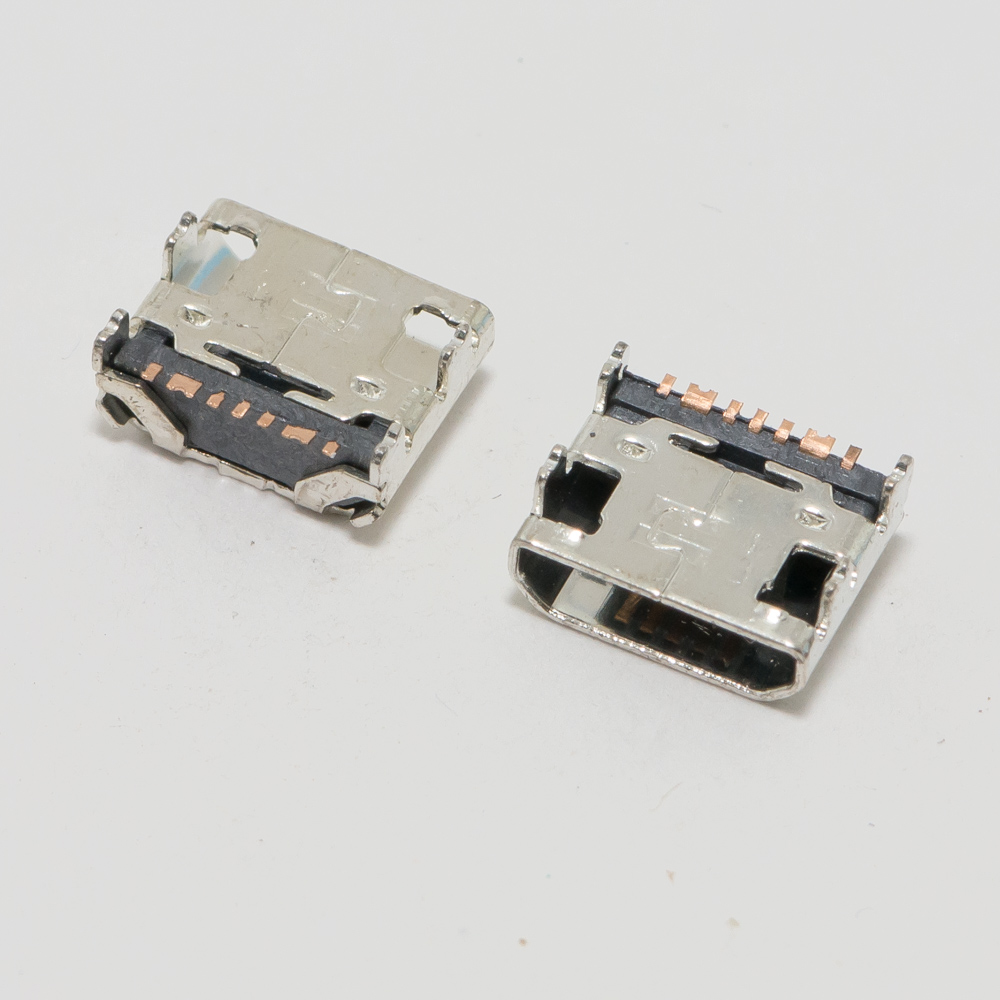

Описание разъема

Данный разъем представляет собой стандартный 5-контактный разъем Micro-USB типа B (Micro-B). Это был самый распространенный интерфейс для зарядки и синхронизации смартфонов, планшетов и других устройств до массового перехода на USB Type-C.

Основные функции:

1. Зарядка устройства: От сетевого адаптера, компьютера или Power Bank.
2. Синхронизация данных: Передача файлов, фотографий, музыки между устройством и ПК.
3. Подключение аксессуаров: Возможность подключения через OTG-кабель (On-The-Go) флеш-накопителей, мышей, клавиатур (при поддержке устройством).

Особенность для Samsung: В эпоху этих моделей Samsung использовал стандартный физический разъем, но часто применял специальные идентификационные резисторы в оригинальных кабелях и зарядных устройствах. Это могло влиять на скорость зарядки. Неоригинальные кабели иногда обеспечивали только медленную зарядку.

Технические характеристики

• Тип разъема: Micro-USB B (5-pin).
• Стандарт USB: USB 2.0. Максимальная скорость передачи данных — до 480 Мбит/с.
• Распиновка (5 контактов):
  1. VBUS (+5V): Питание (+5 Вольт).
  2. D-: Линия данных отрицательная.
  3. D+: Линия данных положительная.
  4. ID: В режиме OTG используется для определения хоста/устройства. В обычном кабеле для зарядки/синхронизации часто не задействован или замкнут на GND.
  5. GND: Земля (минус).
• Сила тока зарядки: Зависит от адаптера и поддержки устройством. Оригинальные адаптеры для этих моделей обычно выдавали 1.0 А или 0.7 А. Современные адаптеры с поддержкой стандартов быстрой зарядки (вроде QC 2.0/3.0) будут работать, но только в режиме базовой зарядки (5В/1А), так как сами устройства не поддерживают быструю зарядку по USB 2.0.
• Поддержка OTG: Есть для моделей GT-I9082 (Galaxy Grand) и i8558 (Galaxy Win). Для SCH-I879 (Galaxy Grand Neo) необходимо уточнять в спецификациях, но вероятна.

Парт-номера (Part Numbers) и артикулы для заказа

Оригинальные разъемы (гнезда) для ремонта обычно являются частью гибкого шлейфа или платы. Их редко продают отдельно. Чаще всего меняется весь модуль разъема в сборе или шлейф.

Для самостоятельного поиска запчастей можно использовать следующие коды:

• Для Samsung GT-I9082 (Galaxy Grand Duos):
  • GH59-12652A (Шлейф антенны и разъема USB)
  • GH59-12653A
  • GT-I9082 Micro USB Port Flex Cable
• Для Samsung i8558 (Galaxy Win/Quattro):
  • GH97-22518A
  • GH97-22519A
  • i8558 Micro USB Charging Port Flex Cable
• Для Samsung SCH-I879 (Galaxy Grand Neo):
  • GH97-23157A
  • SCH-I879 Charging Port Flex Cable

Где искать: На сайтах-каталогах запчастей (например, Mobiledefenders, Fixez, Parts4repair), AliExpress или в поиске по маркетплейсам. Достаточно ввести «[Модель телефона] micro usb port flex cable».

Совместимые модели Samsung (использующие аналогичный разъем Micro-USB)

Разъем физически идентичен для сотен устройств. Однако при ремонте важно учитывать форму и размер платы/шлейфа, на которую он установлен. Универсальных плат нет.

Модели, у которых разъем на аналогичном шлейфе может быть схож по конструкции и взаимозаменяем (требует проверки!):

• Линейка Galaxy Grand:
  • Samsung GT-I9082 (Galaxy Grand Duos)
  • Samsung GT-I9082L
  • Samsung SCH-I879 (Galaxy Grand Neo) — вероятно, отличается от GT-I9082.
• Линейка Galaxy Win/Quattro/Core:
  • Samsung GT-I8558 (Galaxy Win)
  • Samsung GT-I8552 (Galaxy Win Duos)
  • Samsung GT-I8262 (Galaxy Core)
  • Samsung GT-I8262B
• Другие популярные модели того же периода (2012-2014 гг.):
  • Samsung GT-I9190 (Galaxy S4 Mini)
  • Samsung GT-I9195 (Galaxy S4 Mini LTE)
  • Samsung GT-I9300 (Galaxy S III) — очень распространенный разъем.
  • Samsung GT-I9100 (Galaxy S II)
  • Samsung GT-N7100 (Galaxy Note II)
  • Samsung GT-S6810 (Galaxy Fame)
  • Samsung GT-S7580 (Galaxy Trend Plus)
  • Samsung SM-G313H (Galaxy Ace 4)

Важное предупреждение: При заказе запчасти для ремонта всегда указывайте полную и точную модель вашего устройства (например, GT-I9082), так как даже в рамках одной серии (Grand, Win) разъемы на шлейфе могут иметь разную форму, длину или расположение контактов.
