Разъем micro USB для Samsung GT-i9208, P5200, SM-T210

Отличный запрос. Нужно уточнить, что вы перечислили модели из разных линеек (смартфон и планшеты), и у них могут быть разные тонкости в разъемах, хотя формально это один стандарт.

Вот подробное описание, технические характеристики и совместимость для разъема micro USB в контексте указанных устройств Samsung.

Общее описание разъема

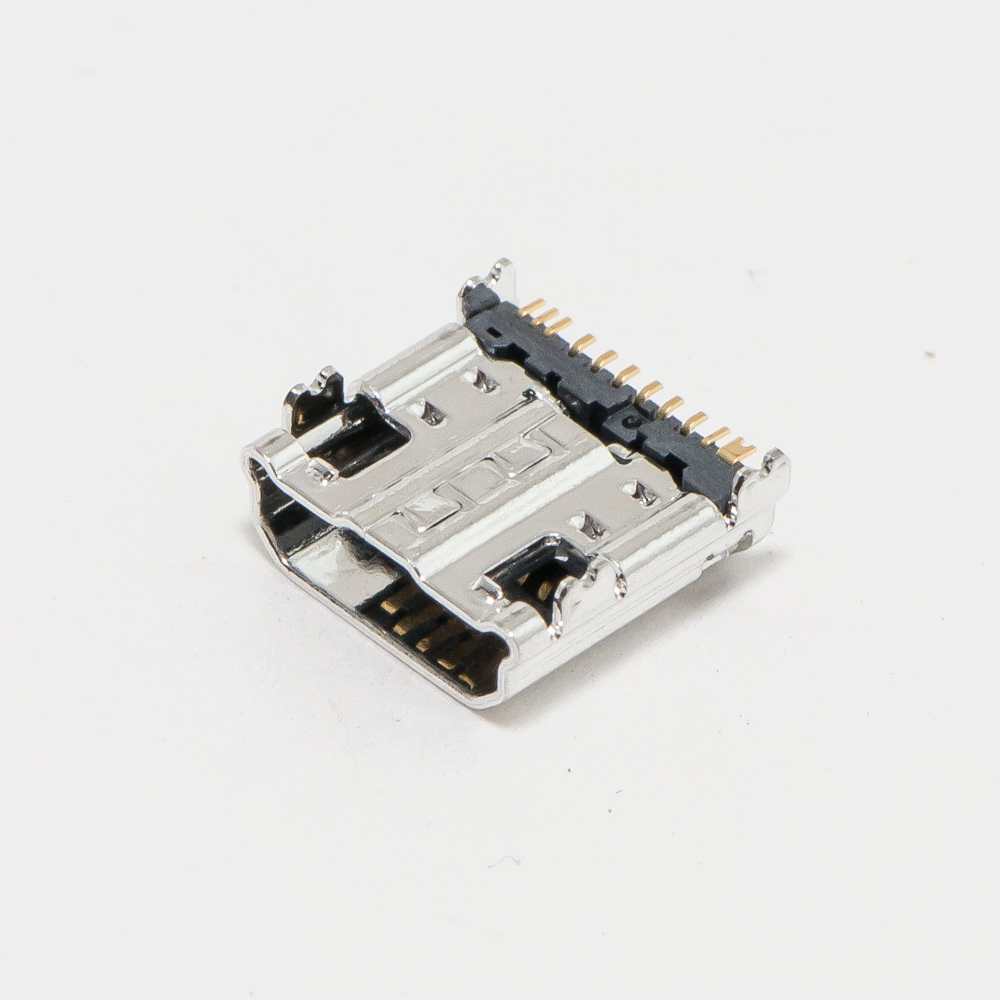

Для моделей Samsung GT-i9208 (Galaxy Mega 6.3), P5200 (Galaxy Tab 3 10.1), SM-T210 (Galaxy Tab 3 7.0) используется стандартный разъем Micro USB 2.0 типа B (Micro-B).

• Назначение: Универсальный порт для зарядки аккумулятора устройства и синхронизации данных с компьютером (передача файлов, подключение в режиме модема и т.д.).
• Конструкция: Классический 5-пиновый (5 pin) разъем с трапециевидной формой, что обеспечивает правильную ориентацию при подключении (не симметричный).
• Особенность Samsung: Начиная примерно с 2010 года и до перехода на USB-C, Samsung использовала разъем micro USB с дополнительным, 6-м пином. Этот пин служил для связи с оригинальными аксессуарами Samsung (док-станции, адаптеры MHL для вывода видео на HDMI). Однако, для стандартной зарядки и передачи данных подходит любой обычный кабель micro USB (5 pin).

Технические характеристики (Micro USB 2.0)

• Тип разъема: USB 2.0 Micro-B (5 контактов + 1 дополнительный для специфичных аксессуаров Samsung).
• Скорость передачи данных: До 480 Мбит/с (High-Speed).
• Функции:
  • Зарядка аккумулятора.
  • Синхронизация данных (медиафайлы, контакты, календари).
  • Подключение к ПК в качестве накопителя или медиа-устройства.
  • Поддержка технологии USB On-The-Go (OTG). Это позволяет подключать к планшету или телефону флешки, мыши, клавиатуры и другие периферийные устройства через специальный адаптер OTG.
  • MHL (Mobile High-Definition Link): Через специальный адаптер MHL (требуется поддержка устройством и кабель с 11 пинами) можно было выводить видео и звук на телевизор или монитор с портом HDMI. Важно: Не все модели из списка поддерживают MHL. Например, SM-T210 (Tab 3 7.0) его не поддерживает.

Парт-номера (Part Numbers) и Коды заказа

У Samsung редко есть единый партномер для самого разъема на плате. Он является частью более крупного узла. Чаще ищут:

1. Гнездо для пайки на материнскую плату (USB Charging Port Connector Flex).
2. Весь шлейф с разъемом (USB Charging Port Flex Cable), который также включает крепления и иногда кнопки.

Примеры партномеров для поиска:

• Для Samsung GT-i9208 (Mega 6.3):
  • GH97-12657A (скорее всего, шлейф с гнездом)
  • Часто ищут по кодам: GT-i9208 USB port
• Для Samsung SM-P5200 (Galaxy Tab 3 10.1):
  • GH82-15228A (оригинальный шлейф разъема зарядки)
  • Код заказа: SMS-P5200BSASER (для модели, а не для детали)
• Для Samsung SM-T210/T210R (Galaxy Tab 3 7.0):
  • GH82-14016A (оригинальный шлейф разъема зарядки)
  • GH82-14016B (может быть актуальная ревизия)
  • Аналоги: BA92-14016A

Где искать: На сайтах-каталогах запчастей (например, samsungparts.ru, repairparts24.com, aliexpress), вбивая эти коды или точную модель устройства + "charging port flex".

Совместимые модели (по разъему и зарядке)

Кабель Micro USB 2.0 (стандартный 5-pin) совместим с огромным количеством устройств, выпущенных примерно до 2016-2018 годов. Конкретно для Samsung:

• Практически все смартфоны Samsung серий: Galaxy S (c S3 до S6), Galaxy Note (до Note 4), Galaxy A, J, Grand, Mega и другие до перехода на USB-C.
• Практически все планшеты Samsung серий: Galaxy Tab 3, Tab 4, Tab A (2015-2016), Tab S (первые модели) и другие до перехода на USB-C.
• Огромный парк устройств других брендов: от фотоаппаратов и powerbank до электронных книг, Bluetooth-колонок и гарнитур.

Важное предупреждение о зарядке: Хотя разъем универсальный, блоки питания (зарядные устройства) могут отличаться по силе тока (А) и напряжению (В). Рекомендуется использовать оригинальные зарядные устройства или их качественные аналоги с аналогичными выходными параметрами (например, 5.0V / 2.0A), чтобы избежать медленной зарядки или перегрева.

Краткая сводка по вашим устройствам:

| Модель | Название | Разъем | Поддержка OTG | Поддержка MHL | Примечание | | :--- | :--- | :--- | :--- | :--- | :--- | | GT-i9208 | Galaxy Mega 6.3 | Micro USB 2.0 (5+1 pin) | Да | Да (требуется адаптер) | Стандартный разъем для смартфонов той эпохи. | | SM-P5200 | Galaxy Tab 3 10.1 | Micro USB 2.0 (5+1 pin) | Да | Да (требуется адаптер) | Разъем расположен в док-станции на нижнем торце. | | SM-T210 | Galaxy Tab 3 7.0 | Micro USB 2.0 (5+1 pin) | Да (требует питания) | Нет | Самый простой и распространенный вариант. |

Вывод: Для всех трех устройств подойдет любой стандартный кабель Micro USB. Для ремонта ищите шлейф разъема зарядки (USB Charging Port Flex) по партномерам, указанным выше.
