Разъем micro USB для смартфона 1207

Отличный запрос. Вот подробное описание, технические характеристики и сопутствующая информация для разъема micro USB 1207, который широко используется в ремонте смартфонов.

Описание разъема Micro USB 1207

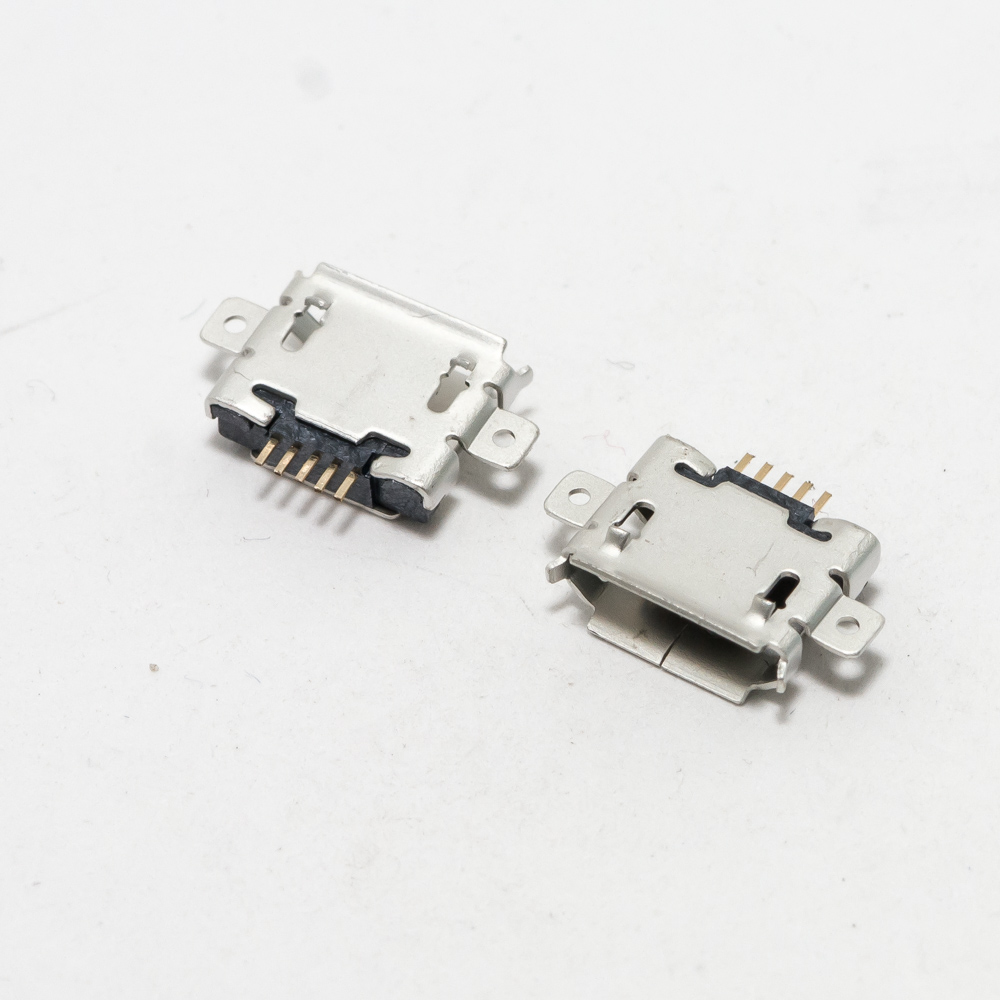

Разъем Micro USB 1207 — это один из самых распространенных типов разъемов для зарядки и синхронизации в смартфонах, планшетах и других портативных устройствах, выпущенных примерно в период с 2010 по 2018 годы. Цифры "1207" обозначают его физические размеры: 12.00 мм в длину и 7.00 мм в ширину (без учета крепежных "ушей").

Это гнездо (female-порт), которое впаивается на материнскую плату устройства. Его ключевая особенность — 5 контактов (pins), которые обеспечивают передачу данных (USB 2.0) и питание. Конструктивно он имеет два маленьких "ушка" по бокам для механического крепления к плате, что повышает надежность при частом подключении/отключении кабеля.

Основное назначение:

• Зарядка аккумулятора устройства.
• Синхронизация данных с компьютером (передача файлов, прошивка).
• Подключение периферии (через OTG-адаптер).

Внешний вид: Классический плоский порт в форме трапеции.

Технические характеристики (ТХ)

| Параметр | Значение / Описание | | :--- | :--- | | Тип разъема | Micro USB B (Female, 5-pin, SMD) | | Модель/Типоразмер | 1207 (12.0 x 7.0 мм) | | Количество контактов | 5 | | Распиновка (pinout) | 1 – VCC (Питание +5V)
2 – Data- (D-)
3 – Data+ (D+)
4 – ID (в режиме OTG; часто не используется, соединен с GND)
5 – GND (Земля) | | Номинальный ток | Обычно до 1.8А — 2.0А (зависит от качества разъема и схемы на плате) | | Протокол данных | USB 2.0 (до 480 Мбит/с) | | Материал контактов | Позолоченные или никелированные медные сплавы | | Материал корпуса | Пластик (часто черный или белый), металлический кожух | | Тип монтажа | SMD (поверхностный монтаж) с сквозными крепежными "ушками" | | Рабочее напряжение | 5V DC |

Парт-номера и артикулы (Part Numbers)

При заказе у разных поставщиков и производителей вы можете встретить следующие артикулы. "1207" — это общепринятое название, но в каталогах часто используются более точные номера.

• Стандартные артикулы: MICRO USB 1207, USB 1207, MICRO USB 5PIN 1207.
• Варианты по цвету: MICRO USB 1207 BLACK, MICRO USB 1207 WHITE.
• Артикулы с креплением: MICRO USB 1207 WITH EARS, MICRO USB 1207 SMD WITH TABS.
• Альтернативные номера: Иногда встречается как MICRO USB 1210 (аналогичный размер, 12.0 x 10.0 мм, но обычно без "ушей" или с другой конструкцией). Важно: 1210 и 1207 могут быть не взаимозаменяемы!
• Коды производителей: У таких брендов как JST, Molex, Amphenol есть свои каталогизированные номера, но для ремонта обычно используются универсальные совместимые разъемы.

Рекомендация: При покупке для ремонта ориентируйтесь на фотографию и размеры, а также на наличие боковых крепежных лепестков ("ушей"), так как названия могут незначительно отличаться.

Совместимые модели смартфонов (примеры)

Этот разъем использовался в тысячах моделей. Ниже приведены известные бренды и серии, где он встречался наиболее часто.

Важно: Внутри одной серии могут быть исключения. Всегда проверяйте визуальное соответствие старого разъема новому.

| Бренд | Популярные серии и модели (примеры) | | :--- | :--- | | Samsung | Galaxy S3 (I9300), S4 (I9500), S5 (G900), Galaxy Note 2 (N7100), Note 3 (N900), Galaxy A3/A5/A7 (2015-2016), J3/J5/J7 (2015-2017), множество бюджетных моделей до 2018 года. | | Sony (Xperia) | Xperia Z, Z1, Z2, Z3, Xperia M, M2, множество моделей серий E, C, M. | | HTC | One M7, M8, M9, Desire 500, 600, 700, 816, 820. | | LG | Nexus 5, G2, G3, G4, G5 (некоторые версии), K-серии, L-серии. | | Nokia (до HMD) | Lumia 520, 620, 720, 820, 920, 1020, 1520 (подавляющее большинство Windows Phone). | | Motorola | Moto G (1st, 2nd, 3rd Gen), Moto X (1st, 2nd Gen), Moto E. | | Китайские бренды | Практически все смартфоны и планшеты начального и среднего уровня 2012-2017 гг. от Huawei, Xiaomi (ранние Redmi), Meizu, ZTE, Lenovo, Prestigio и др. | | Прочее | Медиаплееры, портативные колонки, электронные книги (например, PocketBook), GPS-навигаторы, фотоаппараты, игровые контроллеры и огромное количество другой электроники. |

Примечание по замене: При ремонте необходимо также проверить распиновку на плате, так как в некоторых редких моделях (особенно планшетах) может использоваться нестандартное расположение контактов, даже если разъем физически подходит.
