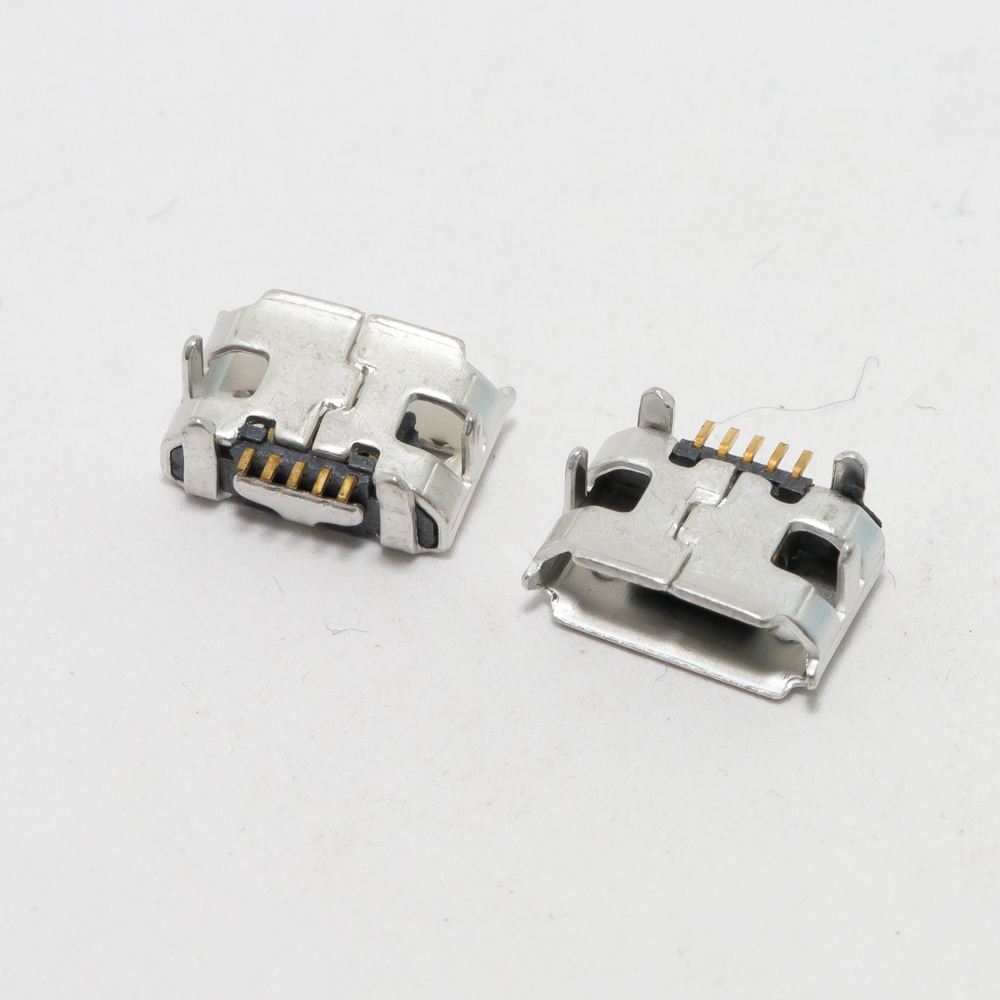

Разъем micro USB для Blackberry 9100, 9670, 9850

Конечно, вот подробное описание разъема micro-USB для указанных моделей BlackBerry, составленное в формате, подходящем для использования в каталогах запчастей или технической документации.

Описание разъема зарядки и синхронизации (micro-USB) для BlackBerry

Данный разъем является оригинальным или совместимым аналогом порта micro-USB, используемого в смартфонах BlackBerry для зарядки встроенного аккумулятора, синхронизации данных с компьютером и подключения к аксессуарам. Это неразъемная деталь (гнездо, порт), которая припаивается непосредственно к материнской плате устройства. Выход из строя разъема (расшатывание, отлом контактов, нарушение пайки) приводит к невозможности зарядить устройство или установить соединение с ПК.

Основные функции:

1. Зарядка устройства: Подключение к сетевому адаптеру или USB-порту компьютера для зарядки аккумулятора.
2. Синхронизация данных: Передача файлов, резервное копирование, обновление ПО через BlackBerry Desktop Software.
3. Подключение периферии: Возможность работы с некоторыми USB-аксессуарами (с учетом ограничений ОС).

Технические характеристики

• Тип разъема: Micro-USB Type-B (стандартный 5-контактный).
• Распиновка (стандартная Micro-USB):
  • Pin 1: VBUS (+5V, питание)
  • Pin 2: D- (Data-)
  • Pin 3: D+ (Data+)
  • Pin 4: ID (не используется, в некоторых моделях может быть заземлен)
  • Pin 5: GND (Земля)
• Способ монтажа: Поверхностный монтаж (SMD). Припаивается к материнской плате.
• Материал контактов: Позолоченные или луженые контакты для лучшей проводимости и защиты от коррозии.
• Корпус: Пластиковый или металлизированный корпус для экранирования.
• Особенность для BlackBerry: В некоторых моделях разъем может иметь дополнительные точки пайки по бокам или усиленные крепления для повышения механической прочности, так как это часто заменяемая деталь.

Парт-номера (Part Numbers)

Оригинальные парт-номера разъемов редко публикуются отдельно, так как деталь поставляется как часть узла (логической платы). Однако в ремонтной практике используются общепринятые обозначения и совместимые аналоги. Для заказа можно использовать следующие коды:

• Чаще всего в каталогах запчастей обозначается как:

  • Разъем Micro-USB для BlackBerry [модель]
  • Зарядный порт BlackBerry
  • USB Port Flex Cable (если идет в сборе с гибким шлейфом, что для этих моделей менее характерно).

• Ключевые коды для поиска:

  • Для BlackBerry 9100 (Pearl 3G): Часто используется код 9100-MICRO-USB.
  • Для BlackBerry 9670 (Style): Код 9670-MICRO-USB.
  • Для BlackBerry 9850/9860 (Monza/Monaco): Код 9850-MICRO-USB.

• Универсальный промышленный номер: По сути, это стандартный 5-контактный Micro-USB B SMD разъем. При поиске аналога можно ориентироваться на геометрию и посадочное место.

Совместимые модели BlackBerry

Данный разъем подходит для всех моделей BlackBerry, использовавших стандартный micro-USB порт, выпущенных примерно в 2009-2012 годах. В первую очередь, это линейки Curve, Bold, Torch, Style и Touch (без физической клавиатуры).

Полный список совместимых моделей (включая указанные):

• BlackBerry Pearl 3G (9100, 9105)
• BlackBerry Style 9670
• BlackBerry Torch 9850 / 9860 (Monza/Monaco)
• BlackBerry Torch 9800 / 9810 / 9850 / 9860
• BlackBerry Bold 9650 / 9670 / 9700 / 9780 / 9790 / 9900 / 9930
• BlackBerry Curve 9300 / 9310 / 9320 / 9330 / 9350 / 9360 / 9370 / 9380
• BlackBerry Curve 3G 9300 / 9330
• BlackBerry Tour 9630

Важное примечание: Перед заменой необходимо визуально сравнить старый разъем с новым, обратив внимание на размеры корпуса, расположение и количество контактов для пайки на плате. Несмотря на стандартность, геометрия корпуса и креплений у разных производителей может незначительно отличаться.
