Разъем mini USB для аудиоплеера 1253

Конечно, вот подробное описание разъема mini-USB для аудиоплеера 1253, составленное в формате технической спецификации.

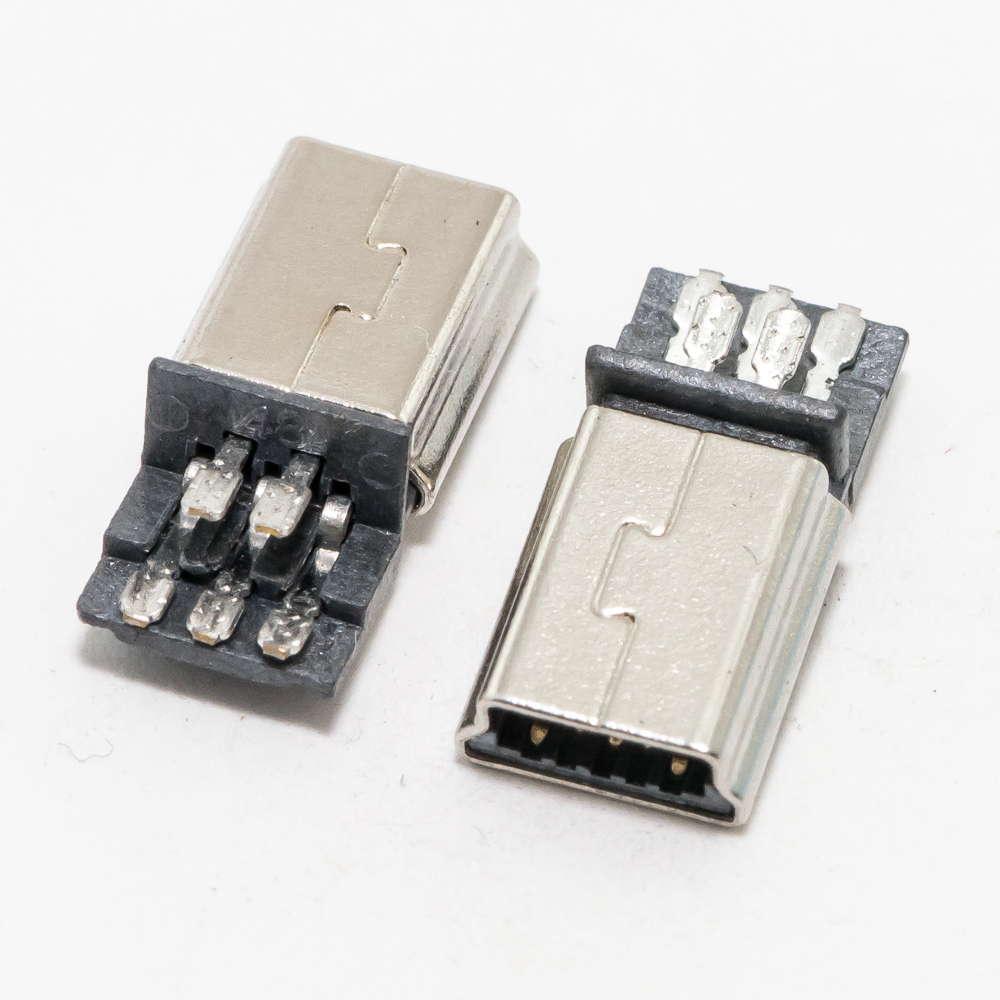

Описание разъема Mini-USB для аудиоплеера 1253

Данный разъем является оригинальной или полностью совместимой деталью, предназначенной для замены вышедшего из строя порта зарядки и синхронизации в портативных аудиоплеерах линейки Ritmix RMP-1253 и других совместимых моделей.

Разъем типа Mini-USB 5-pin (B-type) — это устаревший, но широко применявшийся в электронике 2000-х — начала 2010-х годов стандарт. В плеере он выполняет две ключевые функции:

1. Зарядка встроенного аккумулятора через подключение к сетевому адаптеру или USB-порту компьютера.
2. Передача данных для загрузки аудиофайлов с компьютера на плеер.

Разъем представляет собой паяемую на материнскую плату конструкцию (through-hole mount). При поломке (расшатывании, отрыве от платы, повреждении внутренних контактов) плеер перестает заряжаться и соединяться с ПК. Замена разъема — стандартная ремонтная процедура.

Технические характеристики

| Параметр | Характеристика | | :--- | :--- | | Тип разъема | Mini-USB, тип B (B-type, 5-pin) | | Конфигурация контактов | 5 контактов (пинов): 1 — питание +5V, 4 и 5 — сигнальные линии Data- и Data+, 2 и 3 — заземление (GND). | | Монтаж | Сквозной (Through-Hole Technology, THT). Пластиковый корпус с 5 металлическими ножками для пайки на плату и двумя боковыми крепежными ушками для фиксации. | | Материал корпуса | Пластик (обычно термостойкий). | | Материал контактов | Позолоченные или луженые контакты. | | Назначение | Зарядка встроенного Li-ion аккумулятора и синхронизация данных (передача аудиофайлов). | | Рабочее напряжение | 5 В (±0.25 В) | | Ток зарядки | До 500 мА (стандарт USB 2.0) |

Парт-номера и артикулы

Поскольку Ritmix — это бренд, под которым продавались устройства от различных OEM-производителей, универсального оригинального парт-номера не существует. Разъем является стандартной компонентой. Для поиска и заказа используйте следующие ключевые артикулы и описания:

1. Универсальный артикул для заказа в радиомагазинах: Mini-USB Type B 5-pin socket (гнездо, розетка), THT-монтаж.
2. Артикулы на AliExpress / eBay: Mini USB Female Socket 5 Pin, Mini USB Port Connector. Часто продаются в наборах по несколько штук.
3. Условный внутренний артикул для сервисных центров: RMP-1253-USB (или подобный, неофициальный).
4. Альтернативный поиск: Можно использовать разъем от другой нерабочей техники того же периода (плееров, цифровых фотоаппаратов, старых внешних HDD), если он имеет идентичную форму и расположение ножек.

Совместимые модели плееров

Разъем подойдет для всех устройств, где используется точно такая же геометрия и распайка разъема на плате. В первую очередь, это:

• Ritmix RMP-1253 (все модификации и цвета).
• Ritmix RMP-1250 (близкая по конструкции серия).
• Другие плееры Ritmix серий RMP-12xx, RMP-10xx, RMP-8xx и RMP-6xx схожего форм-фактора и года выпуска (примерно 2010-2014 гг.), если они оснащены портом Mini-USB.
• Множество плееров других брендов низкого и среднего ценового сегмента того же периода, например: Defender, Texet, Supra, Rombica, Oregon, Perfeo и т.д.

Важное примечание: Перед покупкой и пайкой настоятельно рекомендуется:

1. Визуально убедиться в полном совпадении формы и размера разъема.
2. Проверить распиновку (расположение и назначение ножек) на старой плате с помощью мультиметра.
3. Убедиться, что количество и расположение крепежных ушек совпадает.
