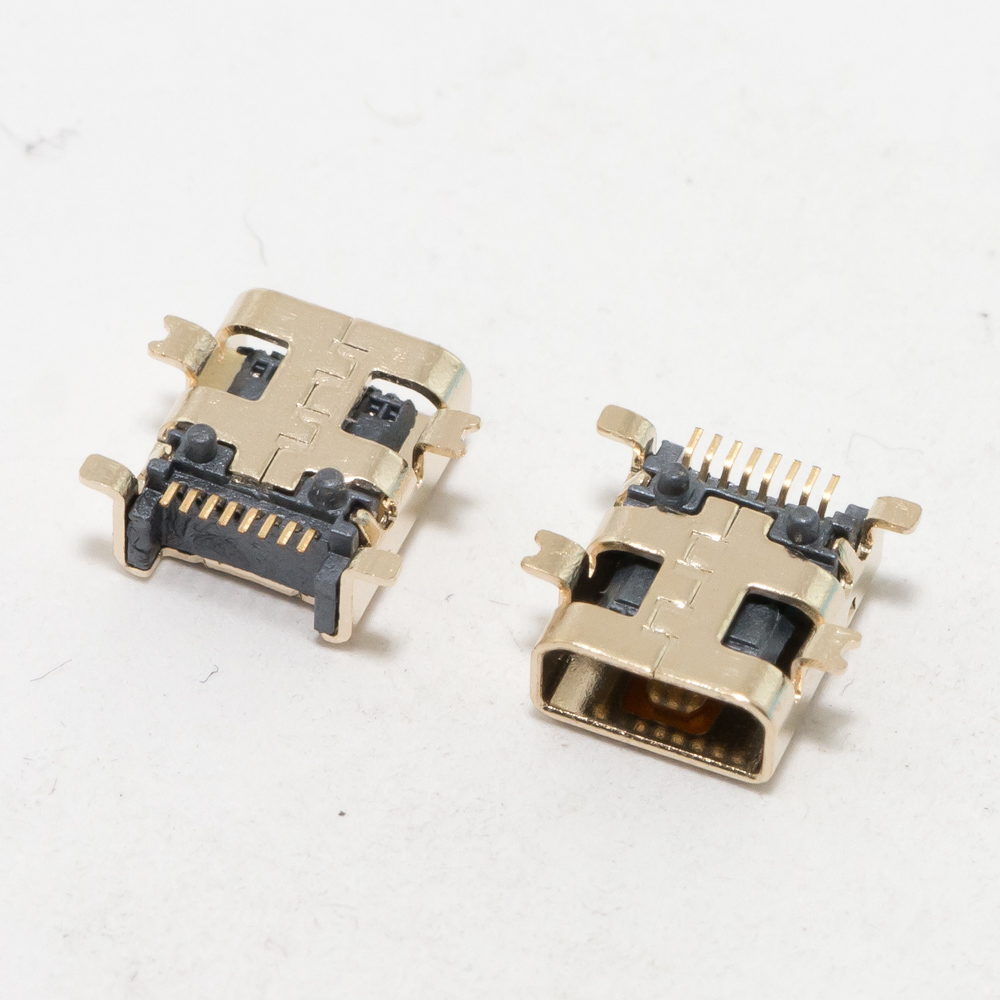

Разъем mini USB для смартфона 1279

Конечно, вот подробное описание, технические характеристики и информация о совместимости для разъема mini USB 1279, который часто используется в смартфонах и другой портативной электронике.

Описание разъема Mini USB 1279

Разъем Mini USB 1279 (также часто обозначается как 5-pin Mini USB тип B) — это стандартный порт для зарядки и синхронизации данных, широко использовавшийся в смартфонах, планшетах, цифровых камерах, MP3-плеерах и другой портативной технике в период примерно с 2005 по 2012 год. Он пришел на смену более крупному стандартному USB и был впоследствии вытеснен более компактным и удобным Micro USB, а затем USB Type-C.

Ключевые особенности:

• Форма и размер: Вилка имеет трапециевидную форму с легким скосом, что теоретически должно было облегчить правильное подключение, но на практике часто требовало переворота.
• 5 контактов (pin): В отличие от 4-контактного стандартного USB, имеет дополнительный 5-й контакт (ID), который в этом форм-факторе обычно не использовался (был закорочен на массу или не подключен). Это делало его физически несовместимым с Micro USB, у которого также 5 контактов, но иное их расположение.
• Надежность: Разъем считался более прочным, чем последующий Micro USB, но из-за размеров не подходил для постоянно утончающихся устройств.
• Назначение: Основное применение — зарядка аккумулятора и передача данных между устройством и компьютером.

Технические характеристики

• Тип разъема: USB 2.0 Mini-B (5 контактов, Female (гнездо) на устройстве).
• Стандарт: USB 2.0 (поддерживает скорости до 480 Мбит/с).
• Количество контактов: 5.
• Распиновка контактов (на гнезде устройства):
  1. VBUS (+5V) — Красный провод. Питание +5В.
  2. D- — Белый провод. Данные (Diff-).
  3. D+ — Зеленый провод. Данные (Diff+).
  4. ID — Обычно не используется (может быть соединен с GND или не подключен).
  5. GND — Черный провод. Земля (масса).
• Номинальный ток: Обычно до 500 мА (по спецификации USB 2.0), но многие зарядные устройства для смартфонов могли подавать 1А и более.
• Срок службы (циклы подключения): Около 5 000 вставок/извлечений (значительно больше, чем у Micro USB).

Парт-номера (Артикулы и аналоги)

При поиске для ремонта или замены разъем может встречаться под разными коммерческими названиями и номерами. Часто это не оригинальные номера производителей смартфонов, а коды поставщиков компонентов.

• Распространенные артикулы: 1279, Mini USB 1279, USB-MINI-5.
• Аналоги и маркировки:
  • MOLEX-67503-1010 (или аналоги от Molex)
  • Hirose UX60-MB-5ST
  • 5 pin Mini USB Socket
  • Mini-B USB 2.0 Female SMD
• Важные параметры при заказе:
  • Тип монтажа: SMD (поверхностный) или сквозной (для платы).
  • Высота: Низкопрофильный (low profile) или стандартный.
  • Наличие крепежных ушек: Для лучшей механической фиксации на плате.

Совместимые модели (примеры смартфонов и устройств)

Этот разъем был чрезвычайно распространен. Вот список некоторых известных моделей смартфонов и гаджетов, в которых он применялся:

Смартфоны и КПК:

• BlackBerry: Модели до BlackBerry Bold 9900 (например, BlackBerry Curve 8520, 9300, Bold 9000, 9700).
• HTC: Легендарные модели, такие как HTC Hero, HTC Desire HD, HTC Wildfire, HTC Sensation.
• Samsung: Ранние смартфоны Samsung Galaxy (например, Galaxy Ace, Galaxy Gio, Galaxy Mini, Galaxy S II в некоторых модификациях), а также модели серии Omnia.
• Sony Ericsson: Xperia X10, Xperia Arc, Xperia Neo.
• Motorola: Многие модели серий MOTO RAZR (например, Droid RAZR), Defy, Milestone.
• Nokia: Смартфоны на Symbian (Nokia N8, N95, E71) и ранние модели Lumia (например, Lumia 800, 710).
• LG: Многие модели середины 2000-х (например, LG Optimus One P500, Optimus 2X).

Другие устройства:

• Портативные жесткие диски
• Цифровые фотоаппараты (Canon, Nikon, Sony в старых моделях)
• GPS-навигаторы (Garmin, TomTom)
• Игровые консоли: PlayStation 3 (для контроллеров DualShock 3), PSP.
• Внешние звуковые карты и DAC.
• Старые планшеты и электронные книги.

Важное примечание: Перед ремонтом обязательно проверьте распиновку на конкретной плате вашего устройства, так как в некоторых моделях производители могли использовать нестандартное расположение контактов для питания, особенно в китайских аппаратах. Для заказа точной детали лучше всего использовать парт-номер, указанный на самой плате, или сверять визуально с фотографиями.
