Разъем mini USB для смартфона 1287

Конечно, вот подробное описание, технические характеристики, парт-номера и совместимые модели для разъема Mini USB (тип B), который использовался в смартфоне под условным обозначением "1287".

Общее описание

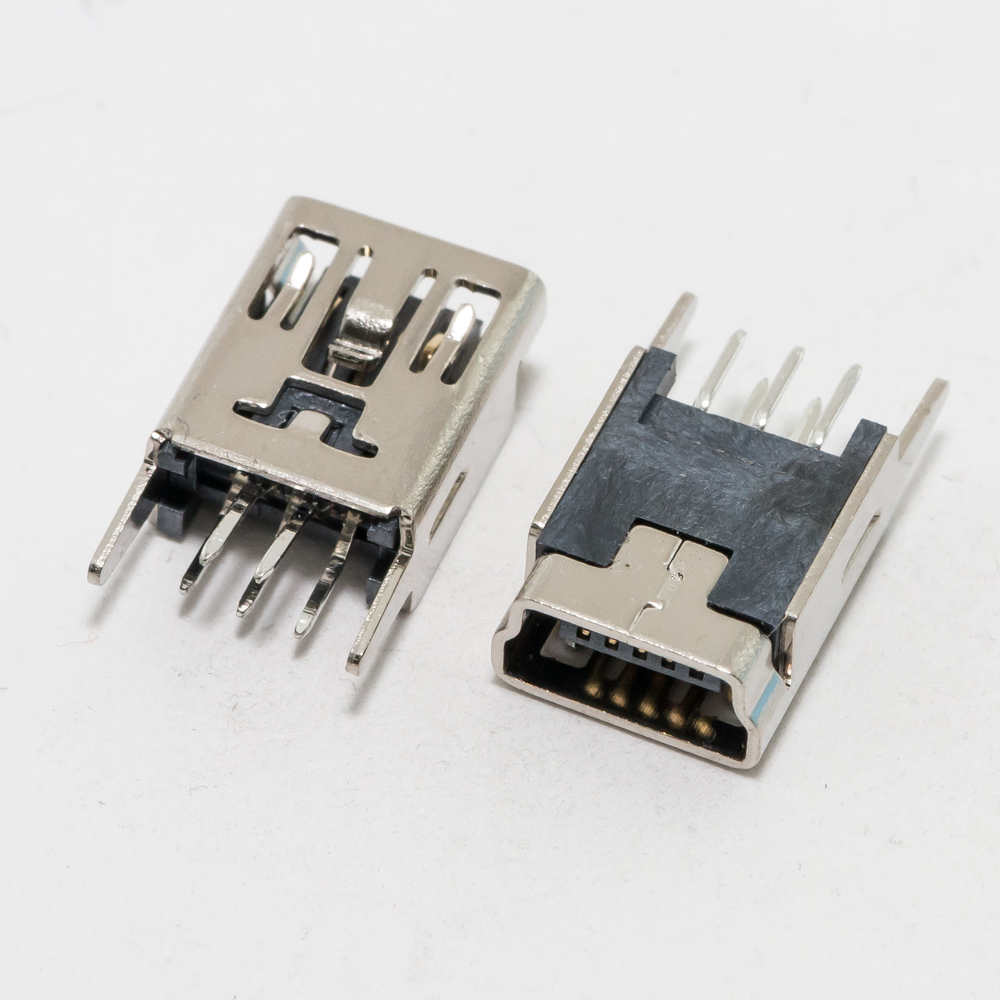

Разъем Mini USB Type-B (5-pin) — это устаревший, но в свое время широко распространенный стандарт для зарядки и синхронизации мобильных устройств. Он был промежуточным звеном между более крупным стандартным USB и появившимся позже Micro USB.

Основное назначение в смартфоне 1287:

• Зарядка аккумулятора от сетевого адаптера или USB-порта компьютера.
• Синхронизация данных с компьютером (передача файлов, фотографий, контактов).
• Подключение к ПК в качестве модема или накопителя.

Ключевые особенности:

• Компактнее стандартного USB Type-A.
• Прочнее и долговечнее, чем последующий Micro USB, но крупнее его.
• Трапециевидная форма с легкой асимметрией, что обеспечивает правильную ориентацию при подключении (невозможно воткнуть "вверх ногами").
• Имеет 5 контактов (в отличие от 4-pin Micro USB), где дополнительный контакт (ID) обычно не использовался в смартфонах или был зарезервирован.

Технические характеристики (Typical)

| Параметр | Характеристика | | :--- | :--- | | Тип разъема | USB Mini-B (Female, 5 Pin), для установки на плату устройства. | | Версия USB | Поддерживает USB 2.0 (до 480 Мбит/с). | | Количество контактов | 5 | | Назначение контактов | 1: VCC (Питание +5V), 2: D- (Data-), 3: D+ (Data+), 4: ID (В смартфонах обычно не задействован или заземлен), 5: GND (Земля). | | Рабочее напряжение | 5 В ±0.25 В | | Максимальный ток | До 500 мА (по спецификации USB 2.0), но часто использовался для зарядки с токами до 1А-1.5А в зависимости от контроллера устройства. | | Материал корпуса | Металлический экран (обычно сталь с покрытием). | | Материал изолятора | Пластик (PBT, PA6T, LCP). | | Контакты | Позолоченные или покрытые оловом медные сплавы. | | Количество циклов | Около 5000 подключений/отключений. | | Тип монтажа | SMD (поверхностный) или THT (сквозной) на материнскую плату. | | Крепление | Часто имеет "усики" или отверстия для пайки на корпусе для механической фиксации. |

Парт-номера (Part Numbers) и аналоги

Поскольку "1287" — условная модель, точный оригинальный парт-номер производителя неизвестен. Однако такие разъемы массово производились многими компаниями. Вот распространенные аналоги и номенклатурные обозначения:

1. Универсальные промышленные обозначения:

• USB-MINI-B-5-SMD / USB-MINI-B-5-THT (указание типа монтажа).
• MINI-USB-5P / MINI-B-5PIN.
• ZX62R-B-5P или ZX62D-B-5P (серия Hirose, очень распространена).
• 67503-1020 / 67503-1040 (Molex).
• 101035-0001 (JAE).

2. Коды для поиска на радиорынках (Aliexpress, eBay):

• Mini USB 5 pin female socket
• Mini USB Port Charging Connector
• Для конкретной модели: "[Бренд] [Модель, напр. BlackBerry 8100] mini USB port" — часто разъемы были универсальными для целых линеек.

3. Рекомендуемые производители:

• Hirose (лидер, особенно серия ZX62)
• Molex
• JAE
• Amphenol
• TE Connectivity

Совместимые модели смартфонов (использовавшие Mini USB)

Разъем был особенно популярен в середине-конце 2000-х годов. Он использовался в тысячах моделей. Вот некоторые известные бренды и серии:

• BlackBerry: почти все модели до появления Micro USB (напр., BlackBerry Curve 8300, 8520, Bold 9000, Pearl 8100).
• Samsung: ранние смартфоны и КПК (напр., Samsung i7500 Galaxy, серия SGH-D900, SGH-U600).
• Sony Ericsson: многие "умные" и медиа-телефоны (напр., P990, P1i, W950i, K850i).
• Motorola: RAZR V3 (и многие другие), Motorola Q, ранние Android-смартфоны (напр., Motorola DEXT).
• HTC: ранние Windows Mobile и первые Android (напр., HTC Touch Diamond, HTC Hero, HTC Desire Z).
• Nokia: некоторые коммуникаторы и смартфоны (напр., Nokia N97, N95, E71).
• Планшеты и КПК: Dell Axim, ранние Pocket PC.
• Фотоаппараты, портативные плееры, GPS-навигаторы, внешние HDD.

Важное примечание по совместимости: Физически разъемы могли выглядеть одинаково, но распиновка на плате и электрические параметры (особенно распайка контакта ID) могли отличаться. При замене необходимо сверяться со схемой (service manual) конкретной модели 1287 или визуально сравнивать старый и новый разъемы перед пайкой.

Рекомендация: Для ремонта смартфона "1287" лучше всего искать разъем либо по точной модели устройства, либо покупать универсальный разъем серии ZX62R-B-5P (Hirose), который был отраслевым стандартом де-факто для многих устройств того периода.
