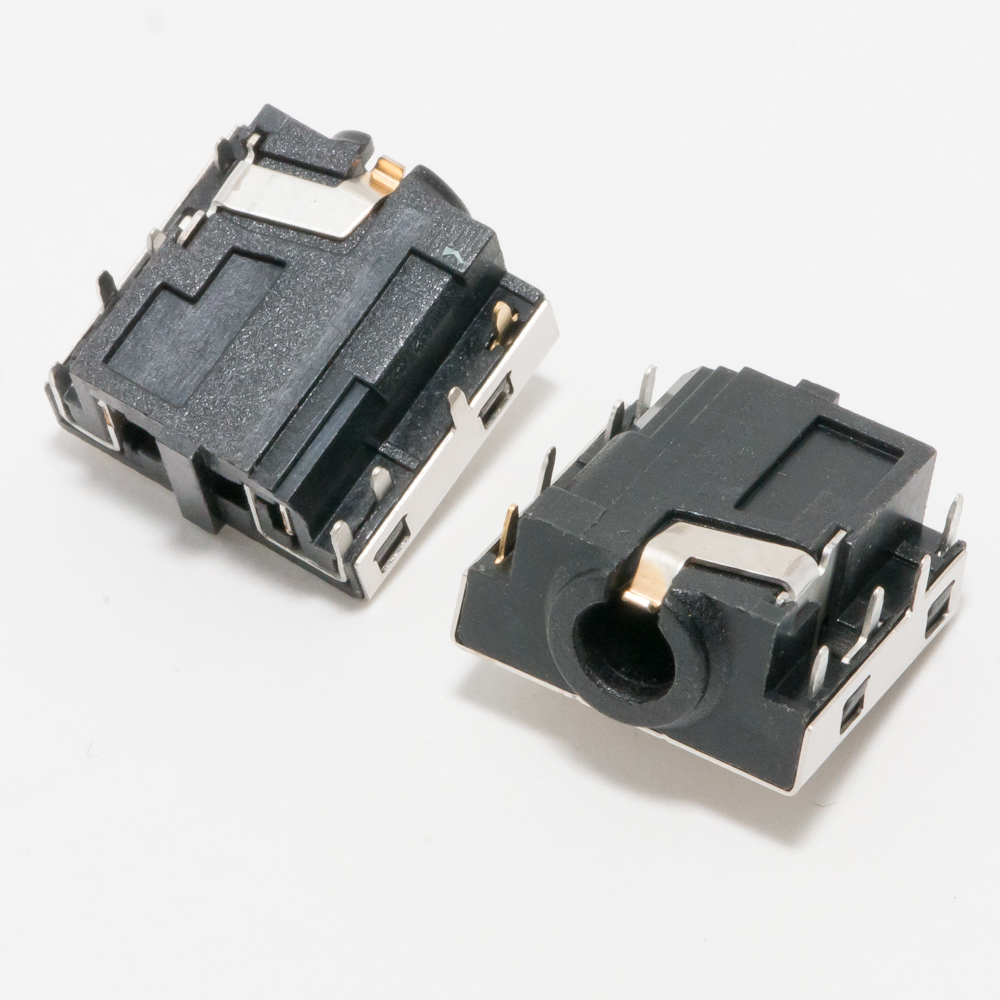

Аудио разъем для Asus 1015P, 1015PX, 1016P

Конечно, вот подробное описание аудиоразъема для серии ноутбуков ASUS Eee PC 1015P, 1015PX и 1016P.

Описание

Аудиоразъем (также известный как гнездо для наушников/микрофона, аудиоджек, комбинированный аудиоразъем) для ноутбуков ASUS серий 1015P, 1015PX и 1016P — это комбинированный разъем формата CTIA/OMTP 4-pin 3.5mm. Он позволяет подключать гарнитуры с одним комбинированным штекером (наушники + микрофон), а также стандартные наушники или внешний микрофон через соответствующие адаптеры.

Этот компонент является частью аудиоподсистемы ноутбука, распаян на материнской плате. Его поломка (расшатывание, потеря контакта, физическое повреждение) приводит к неработоспособности порта — пропаданию звука в наушниках, неработе микрофона или фоновым шумам.

Технические характеристики

• Тип разъема: Комбинированный аудиоразъем (Headphone + Microphone).
• Формат: CTIA (стандарт Intel для мобильных устройств). Также поддерживает гарнитуры стандарта OMTP с соответствующим адаптером или переназначением контактов в системе.
• Количество контактов: 4 пина (4-pin).
• Размер: 3.5 мм (1/8 дюйма).
• Распиновка (CTIA стандарт):
  • Контакт 1: Левый канал (Left Audio)
  • Контакт 2: Правый канал (Right Audio)
  • Контакт 3: Земля (Ground)
  • Контакт 4: Микрофон (Microphone)
• Монтаж: Для поверхностного монтажа (SMD), с креплением к плате через «усики» и корпусу через пайку контактов.
• Цвет маркировки на плате: Обычно зеленый или оранжевый, с пиктограммами наушников и микрофона.

Парт-номера (Part Numbers) и артикулы

Точный оригинальный парт-номер разъема со склада ASUS найти сложно, так как он поставлялся как часть узла материнской платы. Однако этот компонент стандартизирован, и его можно найти по следующим ключевым параметрам и альтернативным артикулам:

1. Кодовое название материнской платы (самый верный способ поиска):

   • Ноутбуки серий 1015P, 1015PX, 1016P чаще всего построены на платформах Pineview-M (N450/N455). Материнские платы имеют коды: P/N: 60-NBMNB1000-... или аналогичные.
   • При поиске запчасти указывайте модель ноутбука и модель материнской платы.

2. Парт-номера для поиска на рынке запчастей:

   • 60-0NBMNB10C0-A01 (номер узла материнской платы, в состав которой входит разъем).
   • 03-0NBMNB10C0-A01 (возможный номер компонента).
   • G750441 (внутренний артикул ASUS для узлов).
   • В интернет-магазинах и на AliExpress часто продается под общими названиями, содержащими ключевые слова из описания.

3. Универсальные артикулы (подходящие аналоги):

   • Поиск по запросу: "3.5mm 4-pin CTIA audio jack SMD".
   • Конкретные аналоги: KRCX-2541-4P, SJ-3523-SMT, PJ-324A, PJ-327 или их SMD-аналоги. Важно: Необходимо сверять посадочное место и расположение контактов на старой плате.

Совместимые модели ноутбуков

Аудиоразъем совместим в первую очередь с моделями, использующими одинаковую материнскую плату.

Основные совместимые модели:

• ASUS Eee PC 1015P (все модификации: 1015P, 1015PE, 1015PED, 1015PEM)
• ASUS Eee PC 1015PX (все модификации)
• ASUS Eee PC 1016P
• ASUS Eee PC 1015B (высокая вероятность совместимости, так как та же платформа)

Модели с вероятной совместимостью (требует проверки по фото платы):

• ASUS Eee PC 1015BX
• ASUS Eee PC 1025C / 1025CE (часть моделей на платформе Cedarview-M может иметь схожую конструкцию)
• Другие нетбуки ASUS серий 10xx (1011CX, 1021C) на аналогичных платформах Intel Atom N4xx/N5xx.
• Нетбуки других брендов (Acer, Samsung, HP) на аналогичной платформе Intel Pineview-M могут иметь такой же разъем, но это не гарантировано.

Важное примечание для ремонта

1. Перед покупкой: Настоятельно рекомендуется выпаять старый разъем и сравнить его визуально и по расположению ножек с фотографиями продаваемого. Лучше всего сделать четкое фото.
2. Сложность замены: Замена требует навыков микро-пайки, так как разъем имеет несколько мелких SMD-контактов и может быть приклеен к корпусу. Неправильная установка может привести к повреждению дорожек на материнской плате.
3. Диагностика: Перед заменой убедитесь, что проблема именно в разъеме, а не в аудиокодеке, драйверах или настройках операционной системы.

Для успешного поиска на маркетплейсах используйте комбинированные запросы: "ASUS 1015P audio jack", "1015PX headphone jack socket", "ASUS Eee PC 4-pin 3.5mm jack SMD".
