Аудио разъем для HP 4320s, 4321s, 4420s

Отличный запрос! Аудиоразъем (или гнездо для наушников/микрофона) для серий HP 4320s, 4321s, 4420s — это распространенный компонент, так как эти модели имеют схожую конструкцию. Вот подробное описание.

Описание

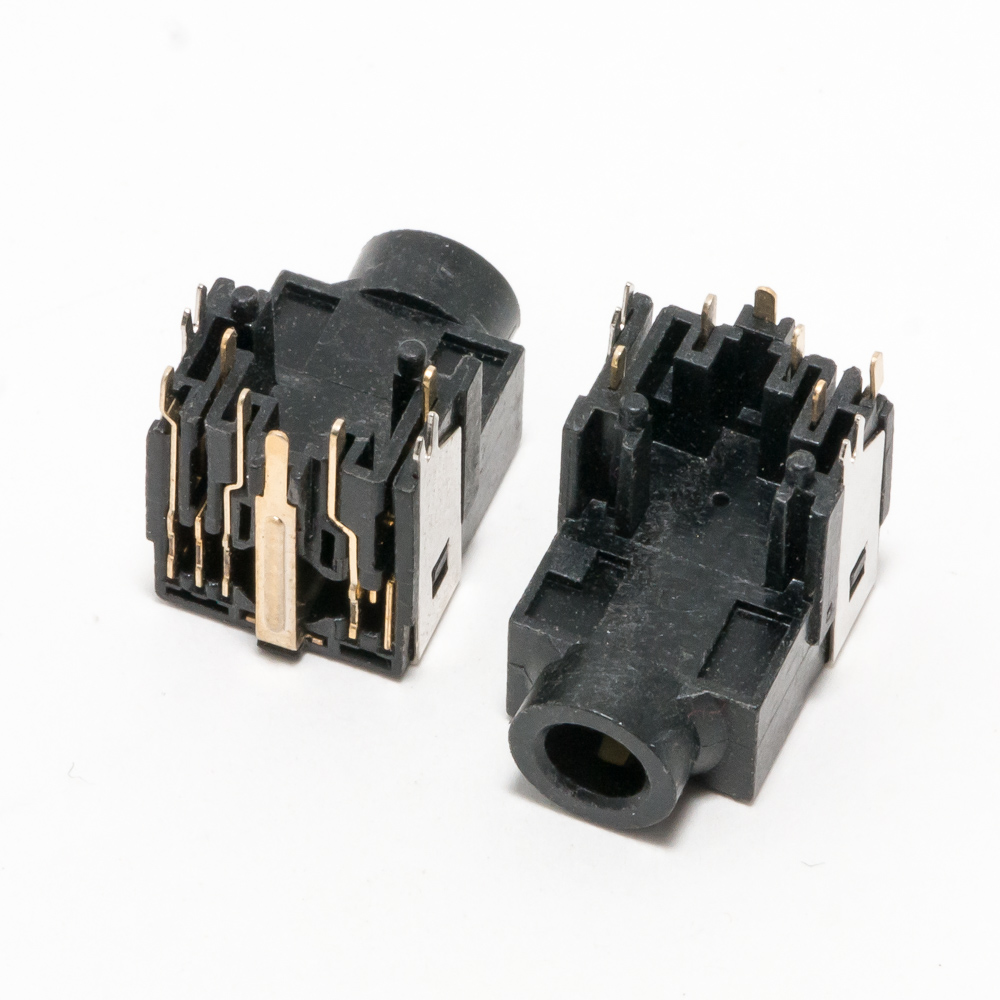

Это комбинированное аудиогнездо (Jack 3.5 мм) с контактами для подключения гарнитуры (наушники + микрофон) по стандарту CTIA/AHJ (контактные кольца расположены как: наконечник - левый канал, первое кольцо - правый канал, второе кольцо - земля, основание (гильза) - микрофон). Разъем припаивается непосредственно на материнскую плату ноутбука и является частью модуля, который включает в себя также плату с гнездом, пластиковую лицевую панель (кнопки и светодиоды) и шлейфы.

Чаще всего выходит из строя само гнездо (расшатывается, ломается внутренний контакт, перестает распознавать устройство) или шлейф. Замена требует разборки ноутбука и навыков пайки.

Технические характеристики

• Тип разъема: Комбинированный аудиоразъем 3.5 мм (4 контакта, 3 полюса).
• Стандарт: CTIA/AHJ (совместим с большинством современных гарнитур для смартфонов: iPhone, Android и т.д.). Важно: Гарнитуры старого стандарта OMTP (часто от Nokia) будут работать некорректно (микрофон не будет работать, звук может быть тихим).
• Функции: Подключение наушников, внешних колонок, гарнитуры с микрофоном. При подключении наушников автоматически отключает внутренние динамики ноутбука.
• Конструкция: Модульная часть, состоящая из:
  • Гнездо для пайки на PCB.
  • Плата с кнопками (включение Wi-Fi, отключение звука) и светодиодами.
  • Пластиковый корпус-накладка.
  • Гибкий шлейф для подключения к материнской плате.

Парт-номера (Part Numbers / P/N)

Это ключевая информация для поиска. Производитель HP использует следующие номера деталей:

• 609572-001 — Самый распространенный номер для модуля аудиоразъема с кнопками.
• 609572-002 — Еще один валидный номер для аналогичного модуля.
• 593553-001 — Также встречается как номер детали.
• 593553-002 — Альтернативный номер.
• FRU 609572-001 — FRU (Field Replaceable Unit) — обозначение детали для замены в сервисе.

Что искать: При поиске на AliExpress, eBay или в магазинах запчастей достаточно ввести "HP 609572-001" или "HP 4320s audio jack". Часто продается весь модуль в сборе, что упрощает замену.

Совместимые модели ноутбуков HP

Данный аудиомодуль подходит для целого ряда моделей серий ProBook и Compaq, построенных на аналогичной платформе:

Основная серия:

• HP ProBook 4320s
• HP ProBook 4321s
• HP ProBook 4325s
• HP ProBook 4326s
• HP ProBook 4420s
• HP ProBook 4421s
• HP ProBook 4425s
• HP ProBook 4520s
• HP ProBook 4525s
• HP ProBook 4540s

Серия Compaq:

• Compaq 4320s (CQ5320SR)
• Compaq 4321s
• Compaq 4420s (CQ5420SR)
• Compaq 4520s
• Compaq Presario CQ62 (некоторые модификации)
• Compaq CQ5320LA, CQ5420LA и другие региональные версии.

Важно: Несмотря на высокую степень совместимости, перед покупкой рекомендуется:

1. Разобрать ноутбук и визуально сверить внешний вид модуля (расположение кнопок, светодиодов, форму пластиковой панели).
2. Переписать штрих-код и номер детали со старого модуля (обычно на нем наклеена белая этикетка).
3. Уточнить у продавца совместимость по конкретной модели вашего ноутбука (полный точный номер модели с наклейки на нижней крышке, например, HP ProBook 4320s XY123EA).

Этот аудиомодуль широко доступен, и его замена — стандартная процедура для восстановления работоспособности аудиоразъема в перечисленных ноутбуках.
