Аудио разъем для Asus N56DY, N56JR, N76

Артикул: 3906355

в наличии: 14шт.

цена: 73

цена актуальна на: 06.07.2023

от 10шт - скидка 5%
от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Варианты оплат Варианты доставки

Описание

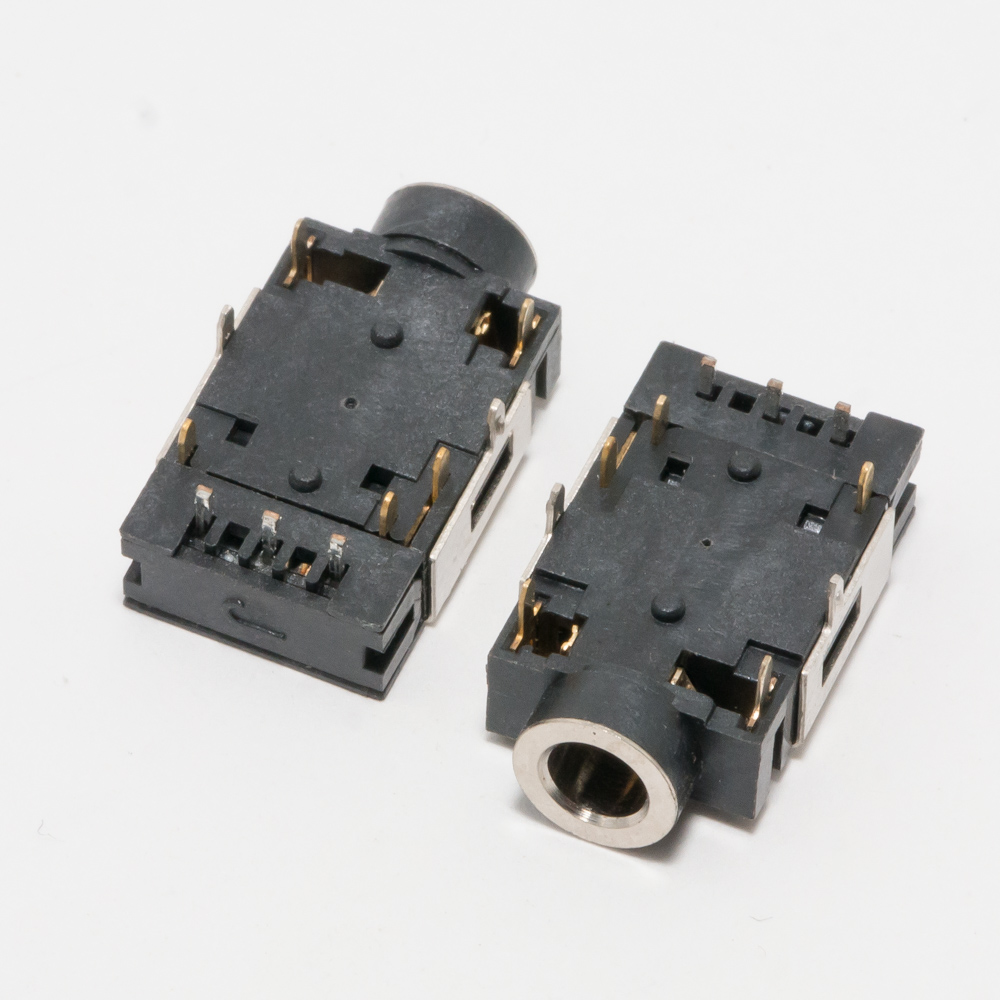

Описание Аудио разъем для Asus N56DY, N56JR, N76

Отличный вопрос! Аудиоразъемы для ноутбуков Asus серий N56 и N76 — это важный компонент, так как они совмещают в себе несколько функций. Вот подробное описание, характеристики и информация о совместимости.

Описание и Функции

Аудиоразъем (гнездо) на ноутбуках Asus N56DY, N56JR и N76 — это не просто вход для наушников. Это комбинированный аудиоразъем (Combo Audio Jack), который выполняет две основные функции:

Выход на наушники: Для подключения стереонаушников или внешних колонок.
Микрофонный вход (Mic-in): Для подключения гарнитуры с микрофоном (например, для игр, звонков или записи звука).

Механизм работы: Контактная группа внутри разъема распознает, что именно вы подключили (просто наушники или гарнитуру с 4-контактным штекером TRRS), и автоматически переключает режимы. Это избавляет от необходимости иметь два отдельных гнезда.

Расположение: Обычно находится на левой или передней грани ноутбука, рядом с USB-портами. Маркируется стандартным значком наушников/микрофона.

Технические характеристики

Тип разъема: Combo Audio Jack (CTIA/OMTP стандарт, обычно CTIA).
Диаметр: 3.5 мм (стандартный мини-джек).
Конфигурация: TRRS (Tip-Ring-Ring-Sleeve / Кончик-Кольцо-Кольцо-Гильза).
- Кончик (Tip): Левый аудиоканал.
- Первое кольцо (Ring1): Правый аудиоканал.
- Второе кольцо (Ring2): Общий провод для микрофона и аудио (GND).
- Гильза (Sleeve): Сигнальный провод микрофона.
Поддержка: Совместимость с гарнитурами для ПК, смартфонов (iPhone, Android), а также с обычными стереонаушниками.
Электрические параметры: Стандартный для ноутбуков — низкоомная нагрузка для наушников, питание микрофона +2.5В..+3В.

Парт-номера (Part Numbers) и Коды запчастей

Этот разъем является частью сборки корпуса (пальмиреста) или аудиоплаты (daughter board), и крайне редко продается отдельно как простой гнездо. Поэтому искать нужно именно узлы, в которые он встроен.

Основные парт-номера для поиска запчасти:

Для N56JR (и, вероятно, N56DY):
- 60NB02C0-BM1010 — Плата с аудиоразъемом и кнопкой питания (Audio Board + Power Button Board). Это самый частый и правильный вариант для ремонта.
- 90NXX01M-BMU000 — Пример кода верхней панели (Palm Rest Assembly), куда встроен разъем. Последние цифры могут варьироваться в зависимости от модификации (цвет, конфигурация).
Для N76VB/VZ (и подобных):
- 60N2YY0-MB1010 — Аудиоплата для серии N76 (точный номер уточняется по модели).
- 90NXX03M-B21010 — Пример кода верхней панели (Palm Rest) для N76.

Как искать: Вбейте в поиск на eBay или AliExpress запрос: "ASUS N56JR audio jack board" или "60NB02C0-BM1010". Для N76: "ASUS N76 audio board".

Совместимые модели ноутбуков

Разъем и платы с ним часто унифицированы в рамках одной серии и платформы.

Модели с высокой вероятностью совместимости (используют ту же или аналогичную аудиоплату/пальмирест):

Asus N56VZ
Asus N56VB
Asus N56DP (очень близко к N56DY)
Asus N76VZ
Asus N76VB
Другие модификации серий N56 и N76 (N56DR, N56VM, N76VM и т.д.).

Важное примечание по совместимости:

В рамках одной серии (N56) платы от N56JR, N56VZ, N56VB часто взаимозаменяемы. Модель N56DY (на процессоре AMD) может иметь отличия, но вероятность совпадения высока. Необходимо визуально сравнивать фотографии запчасти!
Между сериями N56 и N76 детали НЕ взаимозаменяемы. У них разная конструкция, форма и расположение разъемов на плате.
Перед покупкой обязательно сверяйте фотографию запчасти с вашей старой, а также парт-номер, если он указан на самой плате (маленькая наклейка).
