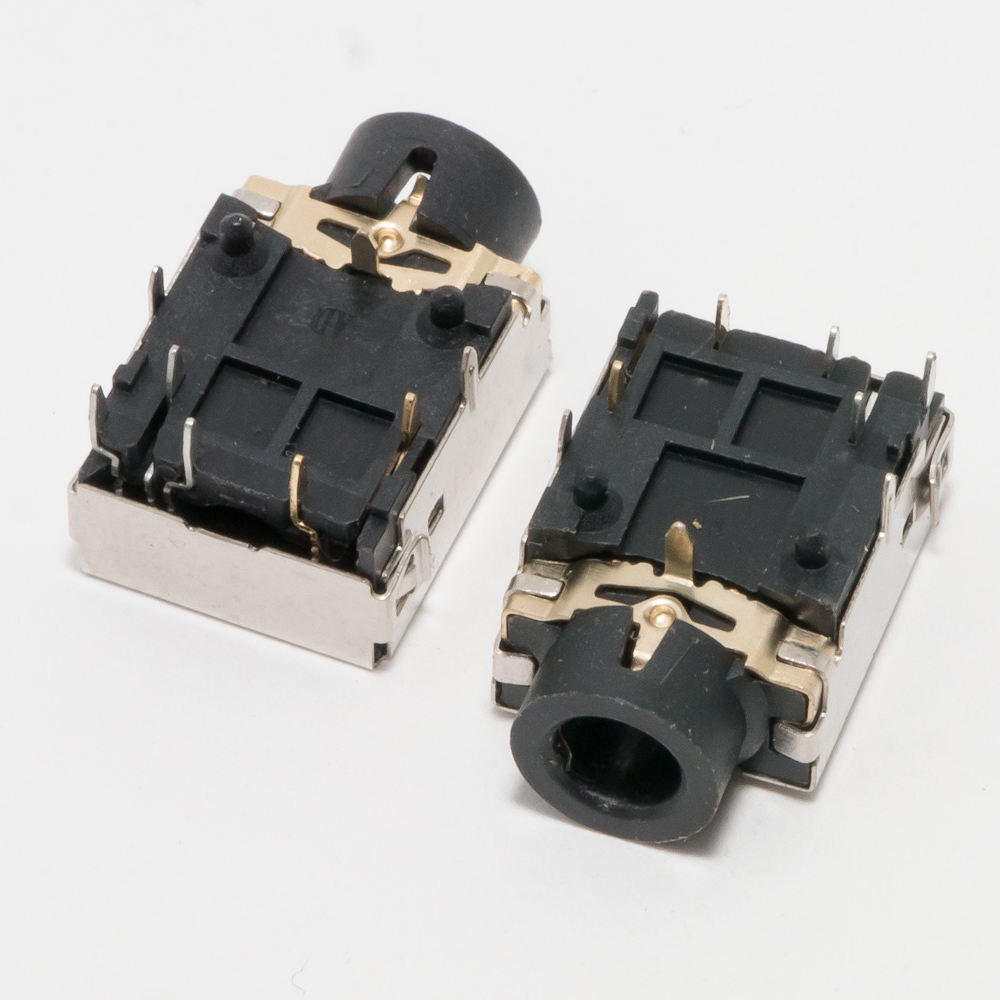

Аудио разъем для HP 4530S, CQ32, DM4-1000

Конечно, вот подробное описание, технические характеристики и информация о совместимости для аудиоразъема (гнезда) ноутбуков HP серий 4530s, CQ32 и DM4-1000.

Этот разъем является типичным компонентом для многих ноутбуков HP/Compaq того поколения.

Описание и Функция

Аудиоразъем (также известный как Audio Board, Audio Jack, Гнездо 3.5 мм комбинированное) — это компонент, объединяющий два отдельных порта: разъем для наушников и разъем для микрофона в один комбинированный порт типа CTIA (TRRS). Это позволяет использовать гарнитуры с одним штекером (например, от смартфона) для одновременной передачи звука и записи с микрофона.

Основные признаки:

• Цвет: Обычно серый или черный пластиковый корпус.
• Коннектор: Один порт 3.5 мм.
• Расположение: На левой или правой боковой панели ноутбука, рядом с USB-портами.
• На плате: Имеет 6 или 7 контактов для пайки на материнскую плату (MB) или соединительную плату (Audio Board).

Типичные неисправности:

• Не определяется подключенная гарнитура.
• Ноутбук "не видит" наушники или микрофон.
• Фоновый шум, треск в наушниках.
• Звук продолжает играть из встроенных динамиков при подключенных наушниках.
• Механическая поломка (развал гнезда, облом контактов).

Технические характеристики (общие)

• Тип разъема: Комбинированный аудиоразъем 3.5 мм (CTIA/TRRS: Tip-Ring-Ring-Sleeve).
• Конфигурация контактов (CTIA):
  • Tip (кончик): Левый канал аудио (Left Audio)
  • Ring 1 (первое кольцо): Правый канал аудио (Right Audio)
  • Ring 2 (второе кольцо): Земля для микрофона (Mic Ground)
  • Sleeve (гильза): Сигнал микрофона (Mic)
• Поддержка: Стерео наушники, моно или стерео микрофон (в зависимости от гарнитуры).
• Способ подключения: Паяется непосредственно на материнскую плату или на промежуточную плату аудиоразъема.
• Дополнительные функции: Встроенный механический переключатель, который определяет вставку штекера и переключает звук с внутренних динамиков на наушники.

Парт-номера (Part Numbers / P/N)

Это ключевая информация для поиска. У данного разъема есть несколько номеров, так как он использовался в разных модификациях и мог поставляться как отдельно, так и в сборе с небольшой платой.

Основные парт-номера:

1. 6050A2278801 (или 6050A-2278801) — самый распространенный номер для отдельного гнезда, который паяется на материнскую плату.
2. 672100-001 — еще один популярный номер запчасти для разъема.
3. 672099-001 — также часто встречается.
4. DC02000BMA0 — номер компонента (можно встретить в описаниях).

Для поиска в интернет-магазинах часто используют: HP 4530s audio jack, HP DM4 headphone jack, 6050A2278801.

Совместимые модели ноутбуков (список основных)

Данный разъем использовался в очень широком модельном ряду HP и Compaq 2010-2012 годов выпуска. Совместимость определяется не столько серией, сколько конструкцией материнской платы и расположением компонентов.

Основные совместимые серии и модели:

• HP ProBook:

  • HP ProBook 4530s (все модификации)
  • HP ProBook 4430s
  • HP ProBook 4431s
  • HP ProBook 4535s
  • HP ProBook 4730s
  • HP ProBook 6440b
  • HP ProBook 6445b
  • HP ProBook 6540b
  • HP ProBook 6545b

• HP EliteBook:

  • HP EliteBook 8460p
  • HP EliteBook 8560p
  • HP EliteBook 8460w
  • HP EliteBook 8560w

• HP/Compaq серий DM, G, CQ:

  • HP DM4-1000 (DM4-1001xx, DM4-1002xx, DM4-1003xx, DM4-1004xx, DM4-1010xx и т.д.)
  • HP Compaq CQ32 (CQ32-100, CQ32-200 и др.)
  • HP DM4T-1000
  • HP DM4T-1100
  • HP G4-1000 (G4-1016xx, G4-1017xx и др.)
  • HP G4-1100
  • HP G6-1000
  • HP G6-1100
  • HP G7-1000
  • HP G7-1100
  • Compaq CQ42, CQ43, CQ56, CQ57, CQ62 (требуется уточнение по конкретной платформе)
  • Compaq CQ72, CQ92

• Другие:

  • HP Pavilion dv6-6000, dv6-6100, dv7-6000
  • HP Pavilion g6, g7

Важное примечание перед покупкой:

1. Визуальная проверка: Перед заказом обязательно разберите свой ноутбук и сравните внешний вид и расположение контактов вашего старого разъема с фотографиями продавца.
2. Пайка на плату или на шлейф: Определите, паяется ли разъем напрямую на материнскую плату (чаще всего) или подключен к небольшой дочерней плате (Audio Board), которая соединяется шлейфом. В моделях DM4-1000 и CQ32 он чаще всего паяется на материнскую плату.
3. Номер платы: Самый надежный способ — найти на материнской плате ее собственный номер (например, DA0X... или 6050A...) и искать совместимость по нему.

Рекомендуется использовать парт-номер 6050A2278801 в качестве основного для поиска, предварительно сверившись с физическим образцом.
