Аудио разъем для Lenovo Y460P

Отличный выбор! Lenovo IdeaPad Y460P — это классическая модель, и замена аудиоразъема (джек 3.5 мм) — одна из частых процедур при его поломке. Вот подробное описание, характеристики и данные для поиска детали.

Описание и Назначение

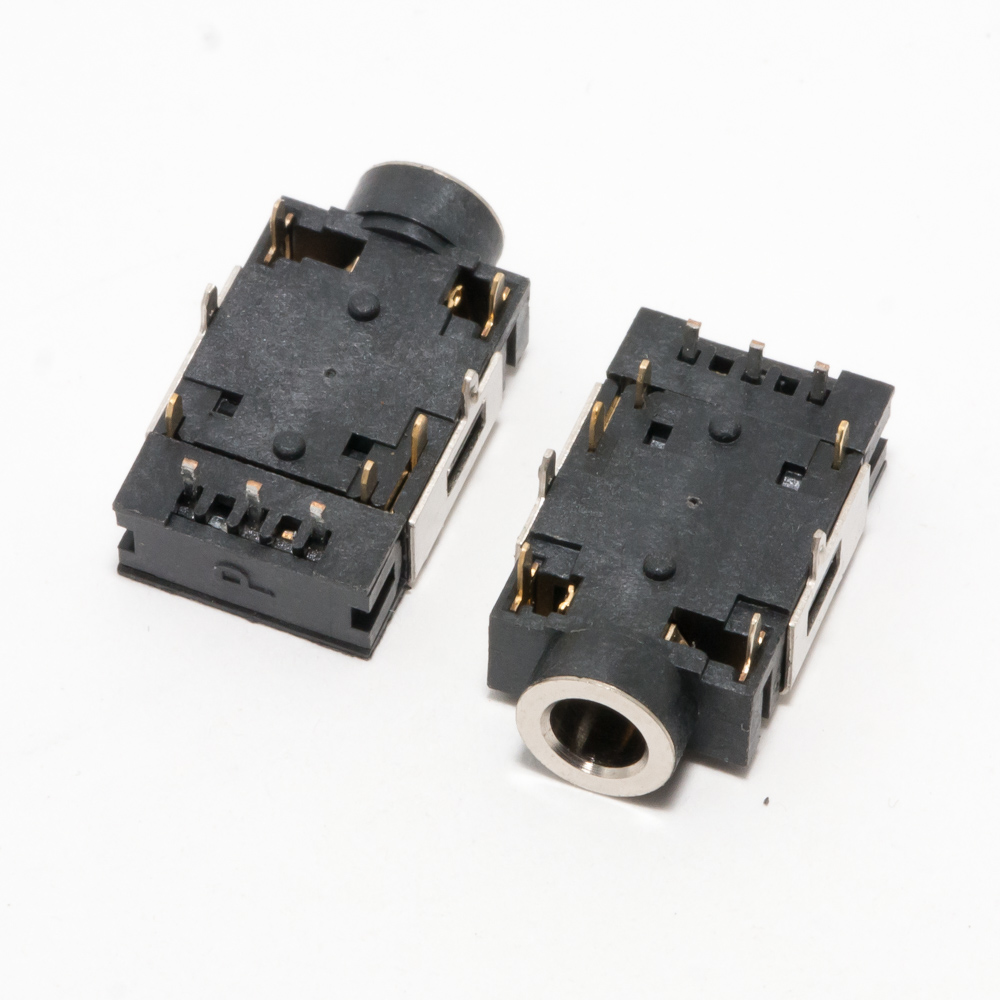

Аудиоразъем на Lenovo Y460P — это комбинированный разъем типа CTIA (стандарт для большинства современных устройств) для подключения гарнитур с одним штекером (4 контакта: левый/правый канал, микрофон, общий). Он впаян на материнскую плату (системную плату) ноутбука и является частью аудиоподсистемы, управляемой чипом (чаще всего Realtek).

Основные симптомы поломки, при которых требуется замена:

• Не определяется гарнитура при подключении.
• Звук есть только в одном наушнике.
• Звук продолжает играть в динамики ноутбука при подключенных наушниках.
• Помехи, треск в наушниках.
• Механическая поломка: штекер болтается, не фиксируется, выпал сам разъем.

Технические характеристики

1. Тип разъема: Комбинированный аудиоразъем 3.5 мм (1/8") 4-pin (CTIA).
2. Конфигурация контактов (распиновка CTIA):
   • Контакт 1 (Tip): Левый аудиоканал (L)
   • Контакт 2 (Ring 1): Правый аудиоканал (R)
   • Контакт 3 (Ring 2): Общий (GND)
   • Контакт 4 (Sleeve): Канал микрофона (Mic)
3. Монтаж: Для поверхностного монтажа (SMD). Пластиковый корпус с металлическим экраном (shield), имеет несколько "лапок" для пайки к плате.
4. Расположение на плате: Обычно на левом или правом торце ноутбука, рядом с USB-портами. На материнской плате маркируется как "J_AUDIO" или "HEADPHONE_MIC".
5. Электропроводность: Позолоченные контакты для лучшего контакта и защиты от окисления.

Парт-номера (Part Numbers) и Коды деталей

Внимание! Прямого каталожного номера только на аудиоразъем от Lenovo не существует. Деталь поставляется как часть узла — связки кабелей (Audio Board Cable) или всей системной (материнской) платы. Поэтому искать нужно по следующим кодам:

1. FRU (Field Replacement Unit) номер узла, в который входит разъем:

   • 60Y3276 - Это один из самых распространенных FRU для комплекта кабелей с аудиоразъемом и платой портов для моделей Y460/Y560. Этот жгут включает в себя сам аудиоразъем, USB-порты и, часто, кнопку питания. Это ключевая деталь для поиска.
   • Код на самой плате разъема: На небольшой плате, к которой припаян разъем, может быть нанесен штрих-код и номер вида LA46 DISCRETE или DC020000MW0.

2. Номер системной платы (Motherboard) для Y460P:

   • FRU 43R1986
   • FRU 43R1987
   • На самой материнской плате нанесен маркировочный номер, например, LA46 MB 10246-1 или 48.4EQ01.011. На ней и расположен искомый разъем.

3. Универсальный номер для поиска на Aliexpress / eBay:

   • Ищите по запросам с использованием этих ключевых фраз:
     • Lenovo Y460 audio jack
     • Lenovo Y460 headphone jack
     • For Lenovo Y460P headphone port
     • Audio board cable FRU 60Y3276
     • JACK 3.5 4PIN for Lenovo LA46

Совместимые модели Lenovo

Аудиоразъем или целый жгут кабелей FRU 60Y3276 совместим с широким рядом моделей на платформе LA46. Это означает, что подходит для многих ноутбуков серий IdeaPad Y и Z того поколения.

Основные совместимые модели:

• Lenovo IdeaPad Y460 (все модификации: Y460A, Y460C, Y460P)
• Lenovo IdeaPad Y560 (аналогичная платформа)
• Lenovo IdeaPad Z460
• Lenovo IdeaPad Z560
• Lenovo IdeaPad V460
• С большой вероятностью подходит для некоторых моделей Lenovo G460, G560, но требуется визуальная проверка.

Важное примечание: Перед покупкой обязательно визуально сравните фотографию детали (особенно форму и расположение разъема, коннекторов и длины кабелей) с вашим старым узлом. Несмотря на общий FRU, могут быть незначительные вариации.

Рекомендации по замене

1. Сложность: Замена требует среднего/высокого уровня навыков в пайке SMD-компонентов. Если разъем впаян непосредственно в материнскую плату (а не на отдельной платке), работа очень ювелирная.
2. Что проще: Гораздо проще заменить весь узел Audio Board Cable (FRU 60Y3276), если разъем находится на нем. Это делается путем откручивания и отключения шлейфов.
3. Инструменты: Требуется паяльник тонкого жала, флюс, припой, термофен (для демонтажа старого разъема), пинцет.
4. Где купить:
   • Aliexpress (ищите по ключевым словам выше).
   • eBay.
   • Специализированные магазины запчастей для ноутбуков (введите FRU-номер в поиск).
   • Сервисные центры Lenovo (дорого, но гарантированно оригинально).

Итог: Для самостоятельного ремонта ищите аудиоразъем 3.5 мм 4-pin CTIA SMD или готовый жгут Audio Board Cable FRU 60Y3276 для моделей Lenovo Y460/Z460. Убедитесь в визуальном совпадении перед покупкой.
