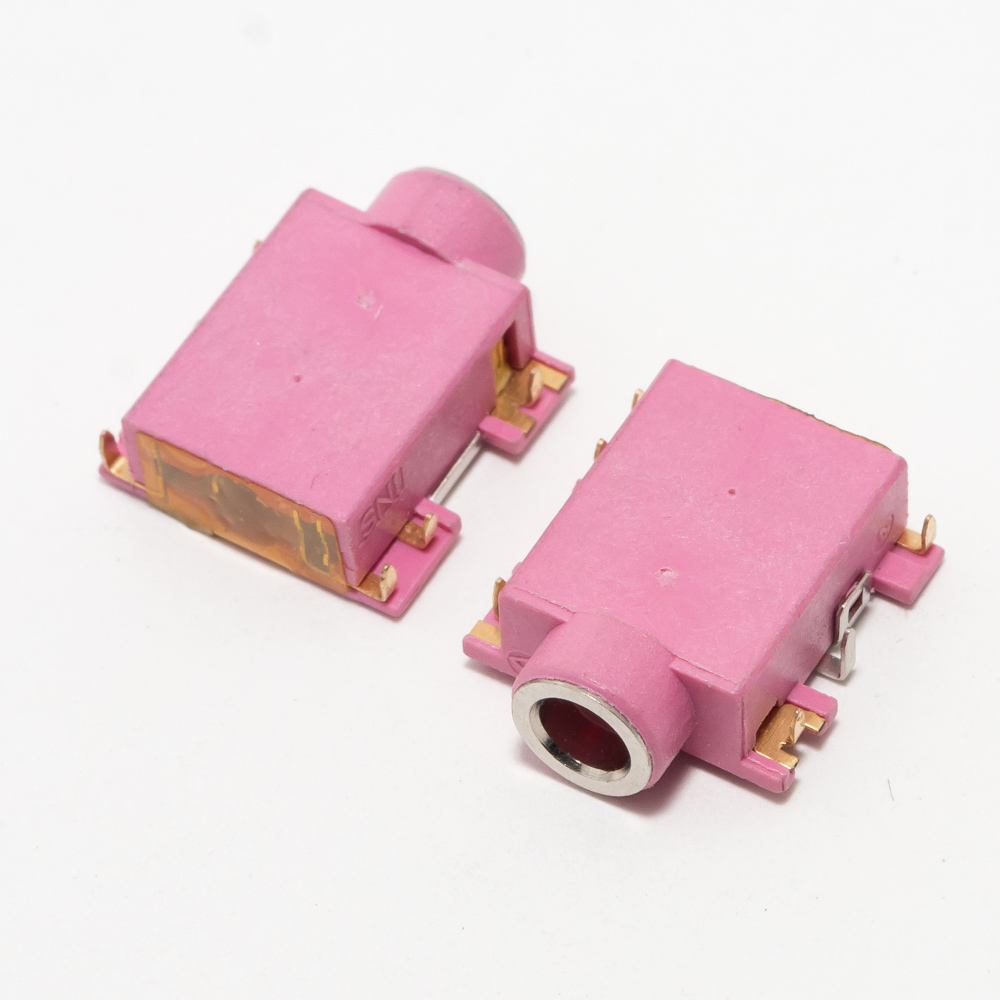

Аудио разъем для Dell mini 10, 1011

Конечно, вот подробное описание аудиоразъема (гнезда для наушников/микрофона) для Dell Inspiron Mini 10 (1011).

Описание

Аудиоразъем для Dell Mini 10 (1011) — это комбинированный разъем типа TRRS (Tip, Ring, Ring, Sleeve), который служит для подключения гарнитур с комбинированным штекером (наушники + микрофон). В отличие от классических ноутбуков с двумя отдельными гнездами, в компактном нетбуке Mini 10 используется одно гнездо, что экономит место.

Он совместим со стандартом CTIA/AHJ (распиновка: наконечник (Tip) — левый канал, первое кольцо (Ring1) — правый канал, второе кольцо (Ring2) — общий провод (GND), гильза (Sleeve) — микрофон). Это наиболее распространенный стандарт для современной мобильной электроники (смартфоны, планшеты, ноутбуки).

Основная функция: Подключение стереогарнитуры (наушники с микрофоном) для общения, прослушивания аудио, VoIP-звонков (например, Skype).

Местоположение: Обычно на левом или правом торце корпуса нетбука, рядом с USB-портами.

Технические характеристики

• Тип разъема: Комбинированный аудиоразъем 3.5 мм (1/8") TRRS 4-контактный.
• Стандарт распиновки: CTIA/AHJ (порядок контактов: L / R / GND / Mic).
• Поддерживаемые устройства:
  • Гарнитуры для мобильных телефонов/смартфонов с комбинированным штекером.
  • Наушники с микрофоном для ПК и ноутбуков (CTIA-совместимые).
  • Обычные стереонаушники (3-контактный штекер TRS) — микрофон при этом не будет работать.
• Не поддерживаются напрямую: Классические компьютерные гарнитуры с двумя раздельными штекерами (розовый и зеленый) без специального переходника.
• Конструкция: Гнездо для поверхностного монтажа (SMD), припаивается непосредственно на материнскую плату нетбука.

Парт-номера (Dell Part Numbers)

Этот компонент обычно не продается конечным пользователям как отдельная запчасть, а является частью узла материнской платы или аудиоподсистемы. Однако можно найти его по следующим ключевым номерам запчастей Dell:

• 0R230 (основной парт-номер для узла с аудиоразъемом и, часто, платой с USB-портами).
• CN-0R230-70810-4AJ-07KD (полный Service Tag код, где 0R230 — базовый номер).
• YJ700 (альтернативный номер, встречающийся в некоторых модификациях).
• На рынке запчастей также может встречаться как "Audio Jack Board for Dell Mini 10" или "Headphone Jack Board".

Важно: Перед покупкой рекомендуется визуально сравнить форму и расположение посадочного места на плате с вашим старым разъемом или найти разборку вашей модели в интернете.

Совместимые модели Dell

Компонент напрямую совместим со следующими моделями нетбуков Dell серии Inspiron Mini:

• Dell Inspiron Mini 10 (1011) — основная модель.
• Dell Inspiron Mini 10v (1018) — очень похожая модель, высокая вероятность совместимости.
• Dell Inspiron Mini 1010 — в некоторых ревизиях.
• Dell Inspiron 1012 — также возможна совместимость, но требуется уточнение.

Рекомендация по проверке совместимости: Самый надежный способ — отключить аккумулятор, разобрать нетбук и найти на материнской плате маркировку рядом с самим аудиогнездом (например, JACK_AUDIO или PJ-202B). Поиск по этой маркировке даст точный результат. Также можно использовать Service Tag вашего нетбука на сайте поддержки Dell или в интернет-магазинах запчастей для поиска точной детали.
