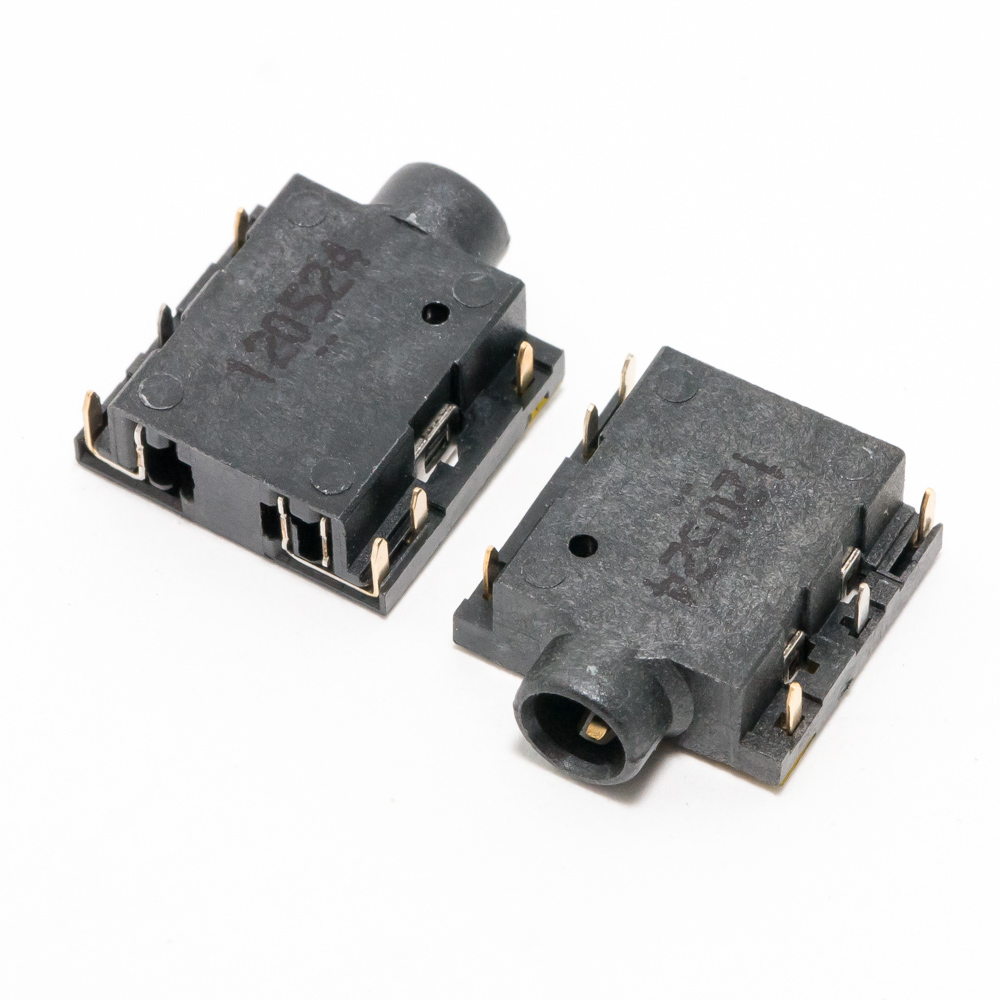

Аудио разъем для Asus 1008, 1008HA, 1008P

Конечно, вот подробное описание аудиоразъема (гнезда для наушников/микрофона) для серии ноутбуков ASUS Eee PC 1008.

Общее описание

Аудиоразъем (также известный как аудиоджек, комбинированный разъем или гнездо 3.5 мм) на ноутбуках ASUS Eee PC 1008, 1008HA и 1008P — это комбинированный порт типа CTIA/OMTP. Он выполняет две функции:

1. Выход на наушники для воспроизведения звука.
2. Вход для микрофона (гарнитуры с функцией hands-free).

Это стандартный разъем диаметром 3.5 мм (1/8 дюйма), который поддерживает подключение как обычных наушников (только звук), так и гарнитур с комбинированным штекером (наушники + микрофон), например, от смартфонов.

Важная особенность: В зависимости от конкретной модификации материнской платы, разъем может быть 4-контактным (CTIA) или 3-контактным (только наушники). Однако большинство моделей 1008HA оснащены именно комбинированным 4-контактным разъемом.

Технические характеристики

• Тип разъема: Комбинированный аудиоразъем (Audio Combo Jack), 4-контактный (TRRS).
• Стандарт: CTIA (также известный как AHJ). Примечание: Гарнитуры стандарта OMTP могут потребовать переходника.
• Диаметр: 3.5 мм.
• Функции: Стереовыход на наушники + монофонический вход микрофона.
• Распиновка штекера (CTIA):
  • Кончик (Tip): Левый канал (Left Audio)
  • Первое кольцо (Ring 1): Правый канал (Right Audio)
  • Второе кольцо (Ring 2): Земля (Ground)
  • Основание (Sleeve): Микрофон (Mic)
• Подключение к плате: Разъем припаивается непосредственно к материнской плате (не является модульным).

Парт-номера (Part Numbers) и артикулы

Так как это паяемый компонент, у него есть внутренний заводской артикул. Прямых потребительских каталожных номеров часто нет, но его можно идентифицировать по следующим параметрам и совместимым деталям:

1. Ключевые слова для поиска:

   • JACK, HEADPHONE, 3.5MM, 4PIN, COMBINATION
   • For ASUS 1008HA
   • Audio Jack 1008P

2. Вероятные внутренние/универсальные артикулы (могут подходить):

   • SJ1-3515N (или аналогичный 4-контактный разъем от производителя CUI Devices или других).
   • PJ-326B / PJ-327 (или их аналоги от производителя Kycon, JST).
   • На материнской плате может быть маркировка: J_HEADPHONE или AUDIO_JACK.

3. Парт-номер материнской платы: Чтобы найти точный совместимый разъем, лучше всего знать номер материнской платы ноутбука. Для серии 1008 это могут быть:

   • 1008P_MB_30 (или подобные, например, 60, 70).
   • 1008HA_MB_10 (или 20, 30 и т.д.).
   • Поиск аудиоразъема по номеру материнской платы — самый надежный способ.

Совместимые модели ноутбуков

Разъем подходит прежде всего для следующих моделей, так как они имеют идентичную или очень схожую конструкцию корпуса и материнской платы:

• ASUS Eee PC 1008HA (базовая и самая распространенная модель)
• ASUS Eee PC 1008P (модель с более ярким дизайном, но аналогичной начинкой)
• ASUS Eee PC 1008 (оригинальная "Seashell")

Также с высокой вероятностью совместим с моделями, использующими аналогичные материнские платы:

• ASUS Eee PC 1001PX
• ASUS Eee PC 1005HA / 1005P
• ASUS Eee PC 1011PX
• ASUS Eee PC 1015PE
• Внимание: Перед покупкой необходимо визуально сравнить разъем, его размеры и расположение на плате с оригиналом. Модели 1005/1015 могут иметь незначительные отличия.

Важное примечание по ремонту

Замена данного разъема требует навыков микро пайки, так как он имеет несколько очень мелких контактов для поверхностного монтажа (SMD) и один или несколько крепежных лепестков. Неправильная установка может привести к повреждению звукового кодека на материнской плате.

Рекомендация: Если вы не обладаете опытом в ремонте электроники, лучше доверить замену разъема специалисту в сервисном центре.
