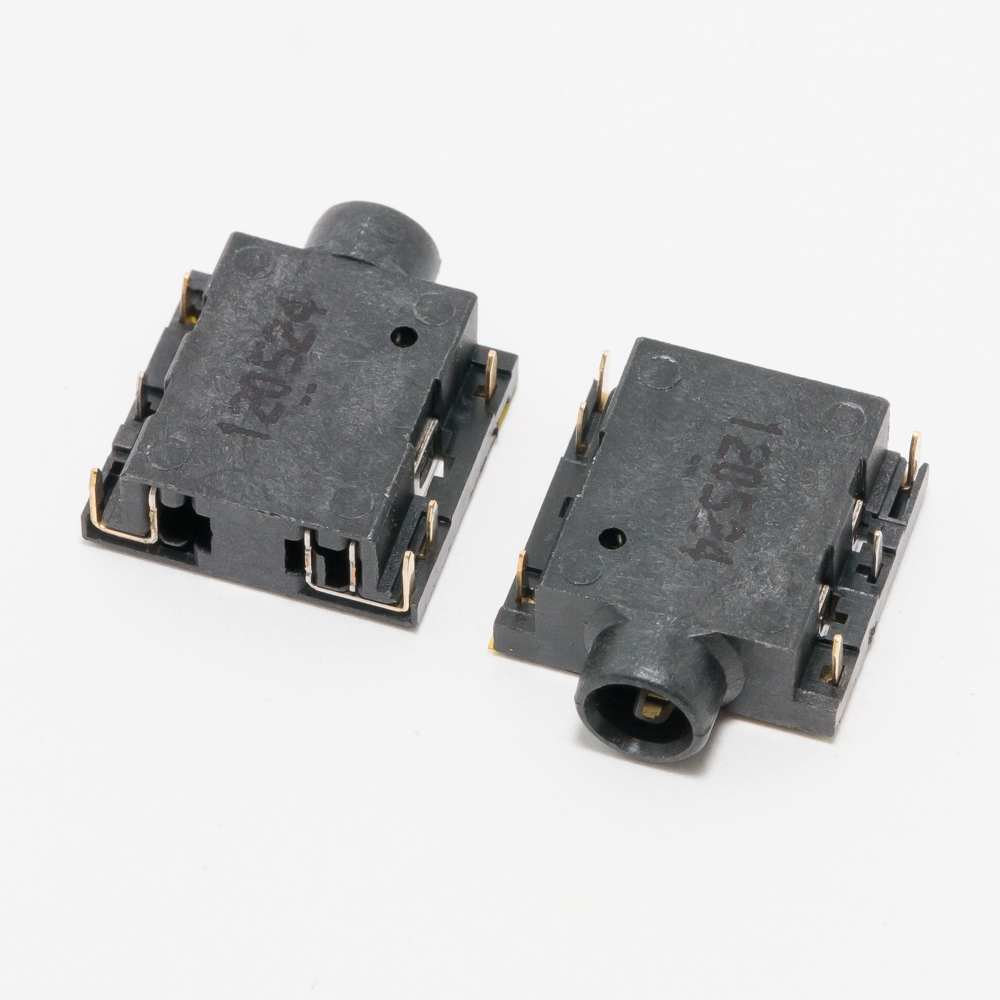

Аудио разъем для Lenovo S10-2, U450, K23

Конечно, вот подробное описание аудиоразъема для указанных моделей Lenovo, включая технические характеристики, парт-номера и совместимость.

Общее описание

Аудиоразъем (Audio Jack, Combo Jack, разъем для гарнитуры) для ноутбуков Lenovo серий S10-2 (Netbook), U450 и K23 — это комбинированный разъем 3.5 мм, который выполняет функции как наушников, так и микрофона. В отличие от двух отдельных гнезд, этот один разъем поддерживает гарнитуры с комбинированным штекером (CTIA/OMTP стандарт, обычно CTIA). Он припаивается непосредственно к материнской плате ноутбука.

Технические характеристики

• Тип разъема: Комбинированный аудиоразъем 3.5 мм (4-контактный, TRRS).
• Функции: Вход для микрофона (Mic In) + Выход на наушники (Headphone Out).
• Конфигурация контактов (распиновка): Стандарт CTIA (также известный как AHJ): Tip (L) - Ring1 (R) - Ring2 (GND) - Sleeve (Mic). Совместим с большинством современных гарнитур для смартфонов.
• Конструкция: Металлический корпус с пластиковым изолятором, предназначен для поверхностного монтажа (SMD) или сквозного монтажа (TH) на материнскую плату.
• Цветовая маркировка (на плате): Обычно рядом с разъемом на плате обозначен значком наушников и микрофона, может быть помечен как "JACK, MIC" или "HEADPHONE".
• Электрические параметры: Рабочее напряжение и сила тока соответствуют стандартам для PC audio codec (обычно Realtek ALCxxx).

Парт-номера (FRU/Part Numbers)

Это ключевые номера запчастей от Lenovo. Важно: Номер может отличаться в зависимости от конкретной ревизии материнской платы.

• Для Lenovo ThinkPad K23: FRU 60Y7303 (самый распространенный для этой серии).
• Для Lenovo IdeaPad S10-2 (Netbook): FRU 42W5008 или 42W5009.
• Для Lenovo IdeaPad U450: Конкретный FRU-номер менее распространен в открытых базах, но разъем часто взаимозаменяем с другими моделями. В ремонте часто используется аналог 60Y7303 или универсальный разъем с подходящей распиновкой.

Универсальные/Альтернативные номера (подходят для многих моделей Lenovo/ThinkPad):

• 04W0336
• 04W0337
• G69010 (производитель Foxconn)
• 60Y7303 (наиболее вероятный кандидат для всех перечисленных моделей при заказе)

Совместимые модели ноутбуков Lenovo/ThinkPad

Данный тип разъема использовался в огромном количестве моделей. Вот основные серии, где он применяется:

1. Серия ThinkPad:

• ThinkPad Edge: E30, E31, E40, E50, E120, E125, E130, E140
• ThinkPad L-серия: L412, L420, L421, L430, L440, L512, L520, L530
• ThinkPad SL-серия: SL410, SL410k, SL510
• ThinkPad T-серия: T410, T410i, T410s, T420, T420i, T420s, T430, T430i, T430s, T440s
• ThinkPad X-серия: X100e, X120e, X130e, X140e, X201, X201i, X201s, X220, X220i, X220 Tablet, X230, X230i, X230 Tablet, X240
• ThinkPad Helix
• ThinkPad Yoga 11e, 12
• А также: ThinkPad K23, R400, R500, R400i

2. Серия IdeaPad (и другие потребительские модели):

• IdeaPad S10-2, S10-3, S100
• IdeaPad U450, U460, U550
• IdeaPad V450, V460, V470, V550, V570
• IdeaPad Y450, Y460, Y470, Y480, Y560, Y570, Y580
• IdeaPad Z460, Z465, Z470, Z475, Z480, Z485, Z500, Z580
• IdeaPad G450, G455, G460, G465, G470, G475, G480, G485, G500, G505, G510, G580
• Lenovo B, N и M серии аналогичного периода (2010-2014 гг.).

Важная информация для ремонта:

1. Перед покупкой: Настоятельно рекомендуется визуально сравнить старый разъем с новым (ориентируясь на количество и расположение ножек, высоту, форму корпуса).
2. Распиновка: Убедитесь, что распиновка (порядок контактов) на заменяемом разъеме совпадает с оригиналом. Неправильная распиновка может повредить аудиокодек.
3. Панель корпуса: На некоторых моделях (особенно ThinkPad) разъем является частью единого модуля с USB-портом, который крепится к корпусу. В этом случае меняется весь этот модуль (например, FRU 04W0336 включает кронштейн с разъемами).
4. Поиск: При заказе ищите по запросам: "Lenovo audio jack FRU 60Y7303", "Lenovo combo jack 3.5mm", "разъем для наушников Lenovo [модель]".

Данный разъем является стандартной и часто выходящей из строя деталью (из-за механических нагрузок). При должных навыках пайки его замена решает проблемы с неработающими наушниками или микрофоном.
