Аудио разъем для Acer 5551, 5552, 5752

Конечно, вот подробное описание аудиоразъема (гнезда для наушников/микрофона) для ноутбуков серий Acer Aspire 5551, 5552 и 5752.

Общее описание

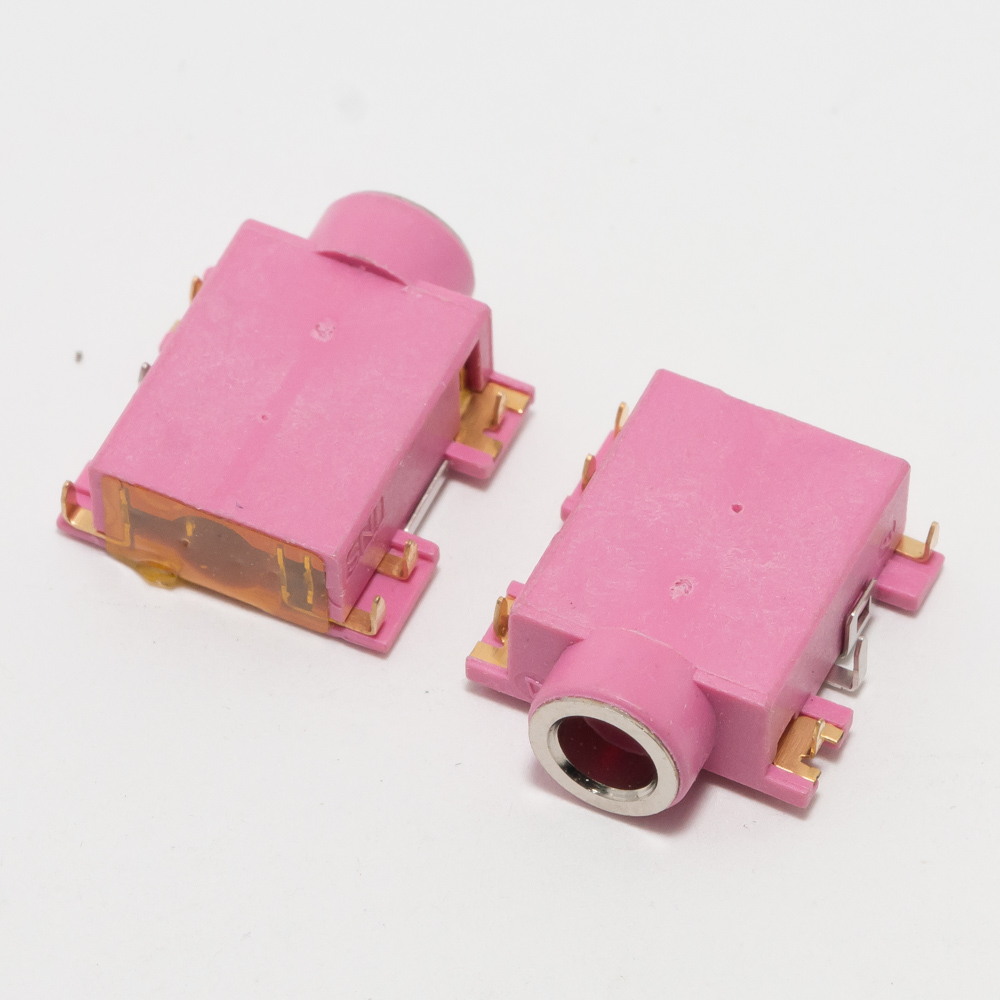

Это комбинированный аудиоразъем (Jack 3.5 мм, 4-контактный, TRRS), который выполняет функции как выхода на наушники, так и входа для внешнего микрофона. Разъем припаян к материнской плате и установлен в корпус ноутбука. При его поломке (расшатывание, потеря контакта, повреждение гнезда) перестают работать подключенные наушники, гарнитуры или внешний микрофон.

Основная функция: Обеспечение аудиовхода и аудиовыхода стандарта 3.5 мм.

Технические характеристики

• Тип разъема: 4-контактный (TRRS), комбинированный (Headphone + Microphone).
• Стандарт: CTIA/AHJ (распиновка: Левый | Правый | Земля (GND) | Микрофон). Это самый распространенный стандарт, совместимый с большинством современных гарнитур для смартфонов.
• Монтаж: Для поверхностного монтажа (SMD), припаивается непосредственно на материнскую плату.
• Крепление: Имеет металлические «ушки» для фиксации к корпусу ноутбука винтами или защелками, что обеспечивает механическую прочность.
• Цветовая маркировка на плате: Обычно отсутствует, но может быть обозначен символом наушников/микрофона или надписью "JACK1", "AUDIO".
• Электропроводность: Позолоченные контакты для лучшего сигнала и защиты от окисления.

Парт-номера (Part Numbers) и артикулы

Это ключевая информация для поиска и заказа детали. Номера могут отличаться в зависимости от производителя комплектующего.

Основные парт-номера Acer:

• 48.4gx03.001 — самый распространенный и вероятный номер для этих моделей.
• MS2362 — еще один частый номер детали.
• 60.GY401.002

Артикулы производителей и продавцов (совместимые аналоги):

• KNB-001 (очень распространенный аналог)
• JACK-056
• HS-AUD-001
• Поиск также можно осуществлять по общему описанию: "4-pin combo audio jack for Acer 5551" или "Audio jack Acer Aspire 5750G" (серия 5750/5752 часто использует ту же деталь).

Совместимые модели ноутбуков Acer

Разъем является стандартной деталью и используется в широком спектре ноутбуков Acer начала 2010-х годов, построенных на схожих платформах.

Основные серии:

• Acer Aspire 5551G
• Acer Aspire 5552G
• Acer Aspire 5750G
• Acer Aspire 5752G
• Acer Aspire 5741G, 5742G (часто совместим)
• Acer Aspire 5745G
• Acer Aspire 5749G
• Acer Aspire 7551G, 7750G (более крупные модели, но разъем часто тот же)
• Другие модели серий Aspire 554x, 555x, 556x, 574x, 575x, 754x, 755x, 774x, 775x.

Важное примечание по совместимости: Перед покупкой рекомендуется визуально сравнить старый разъем с новым, обратив внимание на:

1. Расположение и форму контактных ножек на плате.
2. Способ крепления к корпусу (количество и расположение металлических «ушек»).
3. Общую высоту и форму пластикового корпуса.

Рекомендации по замене

1. Для профессионалов: Замена требует навыков микро-пайки, так как нужно аккуратно демонтировать старый разъем, не повредив контактные площадки на материнской плате, и припаять новый.
2. Проверка: Перед заменой убедитесь, что проблема именно в разъеме, а не в аудиодрайверах, настройках системы или самих наушниках.
3. Поиск детали: Ищите по парт-номерам 48.4gx03.001 или KNB-001 на маркетплейсах (AliExpress, eBay) или в магазинах радиодеталей и запчастей для ноутбуков.

Надеюсь, эта информация будет полезна!
