Аудио разъем для планшета 2230

Конечно, вот подробное описание, технические характеристики и информация о совместимости для аудиоразъема планшета Digma Plane 2230.

Описание разъема

Аудиоразъем (джек) на планшете Digma Plane 2230 — это комбинированный разъем типа CTIA (3.5 мм), который выполняет две основные функции:

1. Выход на наушники: Для подключения проводных наушников, гарнитур или внешних колонок для прослушивания аудио.
2. Вход микрофона: Для подключения гарнитуры с микрофоном (с поддержкой стандарта CTIA) для звонков, записи голоса или общения в приложениях.

Разъем расположен на верхней или боковой грани планшета и является стандартным для большинства современной аудиотехники.

Технические характеристики

• Тип разъема: 3.5 мм (1/8") аудио-джек.
• Стандарт: CTIA (также известный как AHJ). Важно: Гарнитуры стандарта OMTP (старый стандарт) будут работать некорректно (микрофон не будет работать, звук может искажаться).
• Конфигурация контактов (от кончика к основанию):
  1. Левый канал (L)
  2. Правый канал (R)
  3. Земля (GND)
  4. Микрофон (MIC)
• Поддерживаемые функции: Стереозвук, управление воспроизведением/громкостью и кнопка приема звонка на совместимых гарнитурах.
• Напряжение: Номинальное, соответствует стандартам для портативных устройств.

Парт-номера и артикулы (OEM/Original)

Точный OEM-артикул оригинального разъема для ремонта можно найти только на самой детали на материнской плате. Однако, для поиска замены используются общие параметры. Это типовой разъем, который маркируется по своим физическим и электрическим характеристикам.

Для самостоятельного поиска запчасти можно использовать следующие ключевые параметры:

• Маркировка на плате: JACK, AUDIO, EAR, HP.
• Технические параметры для поиска: "3.5 mm audio jack socket 4 pin SMD", "3.5 мм разъем для планшета 4 контакта".

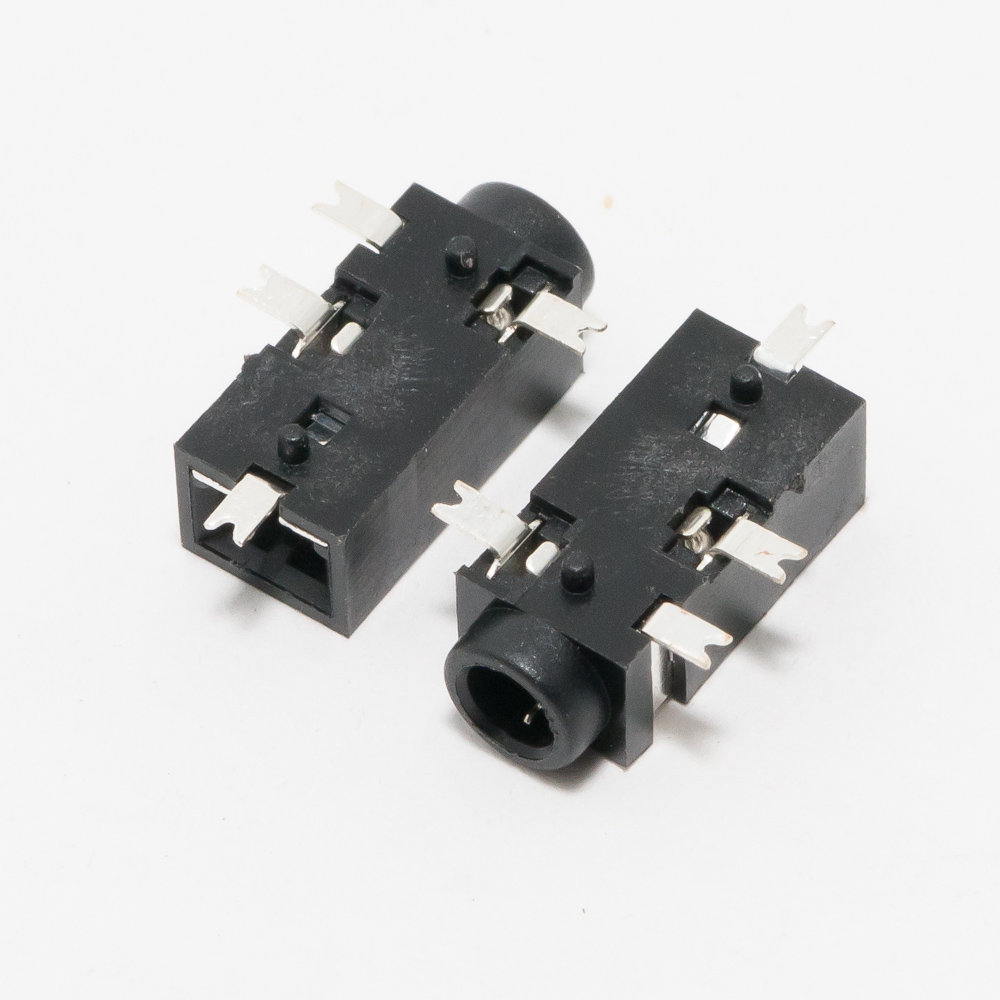

• Рекомендуемый поиск: На сайтах-каталогах электронных компонентов (например, LCSC, AliExpress) по запросу: "PJ-320D", "PJ-327", "PJ-313D" или "SJ-3523-SMT". Это популярные серии совместимых разъемов. Перед покупкой необходимо визуально сравнить посадочное место на плате.

Совместимые модели гарнитур и аксессуаров

Планшет совместим с большинством современных проводных гарнитур и наушников с штекером 3.5 мм, которые соответствуют стандарту CTIA.

• Проводные наушники (без микрофона) — полная совместимость.
• Гарнитуры для смартфонов (с одним комбинированным штекером 3.5 мм, например, от iPhone, Samsung, Xiaomi и др.) — полная совместимость (звук и микрофон).
• Внешние портативные колонки со штекером 3.5 мм.
• Аудиокабели (AUX) для подключения к автомобильной магнитоле или другой аудиосистеме.

Что может быть несовместимо:

• Старые гарнитуры от некоторых моделей телефонов Nokia, Sony Ericsson (стандарт OMTP). Для них нужен переходник OMTP-to-CTIA.
• Гарнитуры с разъемом USB-C (для них нужен переходник USB-C -> 3.5 мм).

Важная информация по совместимости устройств

• Digma Plane 2230 — это конкретная модель планшета. Данный разъем является его частью и не является съемным аксессуаром.
• Для других планшетов Digma: Аудиоразъемы на других моделях (например, Plane 8.3 3G, Plane 8523 3G и т.д.) могут быть аппаратно совместимы (иметь одинаковый размер и распиновку), но для точного определения нужна проверка по фотографии или маркировке на плате. Универсальным решением для ремонта многих моделей является разъем серии PJ-320D.
• В случае поломки: Если разъем расшатался, не держит штекер или не работает один из каналов, требуется его пайка на материнской плате. Рекомендуется обратиться в сервисный центр.

Итог: Аудиоразъем Digma Plane 2230 — стандартный современный комбинированный разъем 3.5 мм (CTIA). Для его замены при ремонте подходят популярные SMD-разъемы серий PJ-320D или аналоги. Для использования совместимы практически все современные проводные наушники и гарнитуры.
