Аудио разъем для ноутбука 2239

К сожалению, я не могу найти информацию о конкретной модели ноутбука под названием или номером "2239". Этот номер не соответствует стандартным модельным рядам известных брендов (Dell, HP, Lenovo, ASUS, Acer и т.д.), которые обычно используют буквенно-цифровую комбинацию (например, Dell Inspiron 15 3000, HP Pavilion 15-dw2xxx).

Вероятно, это один из следующих вариантов:

1. Внутренний парт-номер (Part Number) или номер детали самого аудиоразъема.
2. Артикул или каталожный номер ноутбука в каталоге конкретного магазина или производителя.
3. Модель материнской платы ноутбука.
4. Модель из серии какого-либо бренда (например, Lenovo IdeaPad 3 15ADA05 может иметь внутренний индекс).

Чтобы дать вам точное описание, технические характеристики и совместимость, мне нужна дополнительная информация.

Пожалуйста, уточните:

1. Бренд и точная модель ноутбука (например, Acer Aspire 5 A515-56). Обычно она указана на наклейке внизу ноутбука.
2. Где вы нашли номер "2239"? (на самой детали, на упаковке, в чеке, в программе диагностики).
3. Фото разъема или его расположения на ноутбуке (это поможет определить тип).

Общее описание и характеристики аудиоразъема для ноутбуков

На основе самого распространенного сценария, вот обобщенная информация об аудиоразъеме 3.5 mm (комбинированный jack) для ноутбуков:

1. Описание:

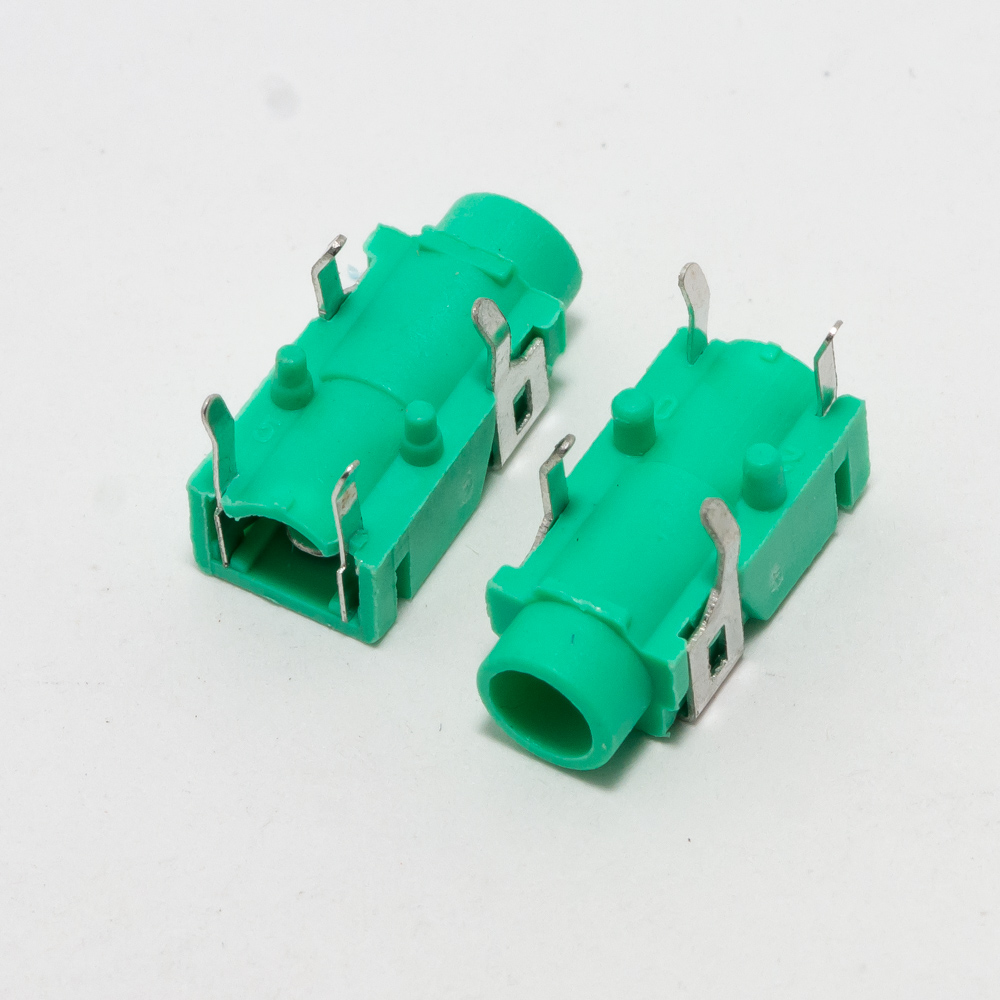

Это комбинированный аудиоразъем типа TRRS (Tip-Ring-Ring-Sleeve) диаметром 3.5 мм. Он выполняет две функции:

• Выход на наушники (аудиогарнитуру).
• Вход для микрофона (внешнего микрофона или микрофона гарнитуры). Один разъем заменяет два классических (отдельно для микрофона и наушников). Определение подключенного устройства происходит автоматически.

2. Технические характеристики (типичные):

• Тип: 4-контактный комбинированный аудиоразъем (TRRS), часто по стандарту CTIA/AHJ (распиновка: наконечник (Tip) - левый канал, первое кольцо (Ring1) - правый канал, второе кольцо (Ring2) - общий, гильза (Sleeve) - микрофон). Важно: Существует устаревший стандарт OMTP, но для современных ноутбуков используется CTIA.
• Конфигурация: Аудио выход (стерео) + моно вход для микрофона.
• Сопротивление (для наушников): Обычно поддерживает наушники с сопротивлением от 16 до 64 Ом.
• Сигнал микрофона: Аналоговый, с подачей фантомного питания (обычно +2.5В - +5В).
• Крепление: Панельное, для монтажа на материнскую плату. Может быть на отдельной плате-планке (audio board) или на основной материнской плате.
• Распайка: SMD (поверхностный монтаж) или выводной.

3. Возможные парт-номера (Part Numbers):

Без точной модели ноутбука невозможно назвать конкретный номер. Однако у таких разъемов есть собственные каталожные номера производителей коннекторов. Наиболее популярные бренды и примеры их номеров:

• Lotes: PJ-307-xxx, PJ-320-xxx, PJ-323-xxx
• Foxconn: PJ-320D, PJ-323D
• JAE: NX*
• CUI Devices: SJ-3523-SMT
• Номер на самой детали может выглядеть так: 2239, ALC233, 9235A или подобный. Часто это не парт-номер, а лого или код производителя компонента.

Важно: Для ремонта ищут не номер на разъеме, а парт-номер узла (audio jack board) или точную модель ноутбука.

4. Совместимые модели (как определить):

Разъем не является универсальным. Его совместимость определяется:

1. Форм-фактором и расположением: Высота, способ крепления (на панели или на плате), ориентация контактов.
2. Схемой распайки на материнской плате.
3. Дизайном корпуса ноутбука.

Как найти совместимую деталь:

• Идеальный способ: Ввести в поиск на eBay, AliExpress или в магазине запчастей полную модель вашего ноутбука + ключевые слова: audio jack, headphone jack, combo jack, audio board, заглушка аудио.
  • Пример запроса: Acer Aspire 5 A515-56 audio jack replacement
• Альтернативный способ: Если разъем на отдельной маленькой плате (планке), ищите по парт-номеру этой планки, который на ней напечатан (например, LA-L991P, DC02000YM00 и т.д.).

Рекомендация:

Пожалуйста, уточните модель вашего ноутбука. С этой информацией я смогу помочь вам найти точные данные, парт-номера и ссылки на совместимые детали.
