Аудио разъем для планшета 2245

Конечно, вот подробное описание, технические характеристики и информация о совместимости для аудиоразъема (гнезда для наушников) планшета Samsung Galaxy Tab A7 Lite (модель SM-T2245).

Описание

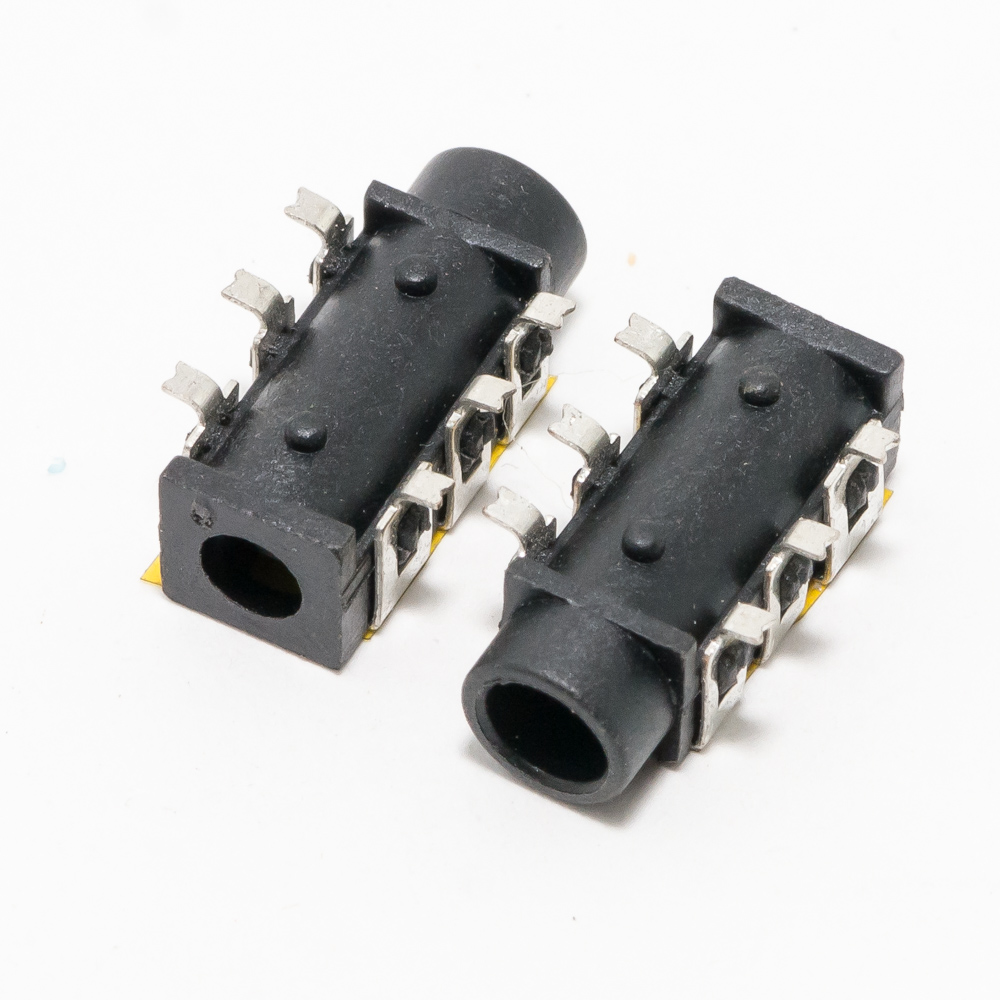

Аудиоразъем (разъем для наушников 3.5 мм) для Samsung Galaxy Tab A7 Lite SM-T2245 — это компонент, отвечающий за передачу аудиосигнала на внешние устройства: наушники, гарнитуры, колонки и т.д. Он представляет собой стандартное гнездо типа TRRS (Tip, Ring, Ring, Sleeve), которое поддерживает стереозвук и встроенный микрофон от гарнитуры.

Основные признаки неисправности, при которых требуется замена:

• Полное отсутствие звука в наушниках при подключении.
• Звук есть только в одном канале (левом или правом).
• Звук появляется только при определенном угле изгиба штекера.
• Планшет не определяет подключенную гарнитуру.
• Помехи, треск, шумы в наушниках.

Технические характеристики

• Тип разъема: 3.5 мм аудиоразъем (TRRS).
• Конфигурация: 4-контактный (CTIA стандарт: левый канал, правый канал, микрофон, земля). Это самый распространенный стандарт для Android-устройств.
• Конструкция: Поверхностный монтаж (SMD). Обычно припаян к системной (материнской) плате планшета через гибкий шлейф или напрямую.
• Цветовая маркировка (на шлейфе, если есть): Часто белый или черный.
• Функции: Передача стереоаудиосигнала, прием сигнала с микрофона гарнитуры, определение факта подключения аксессуара.

Парт-номера и артикулы

При поиске запчасти важно использовать оригинальные или корректные парт-номера. Для данной модели основными являются:

1. Оригинальный номер запчасти Samsung: Часто имеет формат GHxx-xxxxxA. Точный оригинальный номер можно найти в сервисных мануалах Samsung. В магазинах запчастей обычно используют общепринятые номера.
2. Самый распространенный артикул для заказа: SMT2245 JACK или JACK SMT2245. По этому запросу вы найдете нужную деталь в большинстве интернет-магазинов запчастей.
3. Альтернативные/внутренние номера:
   • T2245 Audio Jack
   • T2245 Headphone Jack
   • Для Samsung Tab A7 Lite 2021 Jack 3.5mm
   • Иногда указывается номер с платы: BA839-XXXXX

Важно: Деталь часто продается в сборе с гибким шлейфом, к которому она прикреплена. Этот шлейф также подключает кнопки громкости и/или другие боковые кнопки. Убедитесь, что покупаете узел, совместимый именно с SM-T2245.

Совместимые модели

Аудиоразъем специфичен для конкретной модели и ее ревизии. Он совместим только с планшетом:

• Samsung Galaxy Tab A7 Lite (2021)
• Модель: SM-T2245 (это основная и единственная гарантированно совместимая модель).

Внимание! Несмотря на внешнюю схожесть, этот разъем НЕ подходит для других моделей Tab A7 или других планшетов Samsung, даже если они выглядят похоже (например, SM-T220, SM-T225, SM-T227 и т.д.). У них разная компоновка платы и распиновка шлейфа.

Рекомендации по замене

1. Квалификация: Замена требует навыков микро-пайки (если разъем припаян напрямую) или очень аккуратной работы со шлейфами и крошечными разъемами на плате.
2. Инструменты: Потребуется набор отверток для разборки планшета, медиатор, пинцет, паяльная станция (если разъем на плате).
3. Отсоединение батареи: Перед началом любых работ обязательно отсоедините аккумулятор от материнской платы во избежание короткого замыкания.
4. Поиск запчасти: Рекомендуется искать деталь по запросам "Samsung T2245 audio jack flex cable" или "гнездо для наушников Samsung Tab A7 Lite SM-T2245". Всегда сверяйте фото на сайте с фотографией вашей старой детали.

Надеюсь, эта информация будет полезна!
