Аудио разъем для планшета 2316

Отличный запрос. Для планшета с условным названием или внутренним кодом "2316" предоставить точные данные сложно без информации о производителе (бренде). Однако, на основе распространенных практик в электронике, я могу дать вам типовое, универсальное описание такого компонента, а также методологию, как найти точные данные для вашей конкретной модели.

1. Универсальное описание аудиоразъема для планшетов (типовое)

Аудиоразъем (джек) для планшета 2316 — это комбинированный разъем для подключения гарнитур (наушников с микрофоном) по стандарту CTIA/AHJ. Он объединяет в одном корпусе функции аудиовыхода (наушники) и аудиовхода (микрофон), а также часто содержит контакты для кнопок управления на гарнитуре (принятие/отклонение вызова, регулировка громкости).

• Тип: Комбинированный 4-контактный разъем (TRRS).
• Стандарт распайки: CTIA (также известный как AHJ) — самый распространенный стандарт для Android-устройств, Apple iPhone и большинства современных гаджетов. Контакты: Наконечник (Tip) - Левый канал, Кольцо 1 (Ring1) - Правый канал, Кольцо 2 (Ring2) - Земля (GND), Основание (Sleeve) - Микрофон.

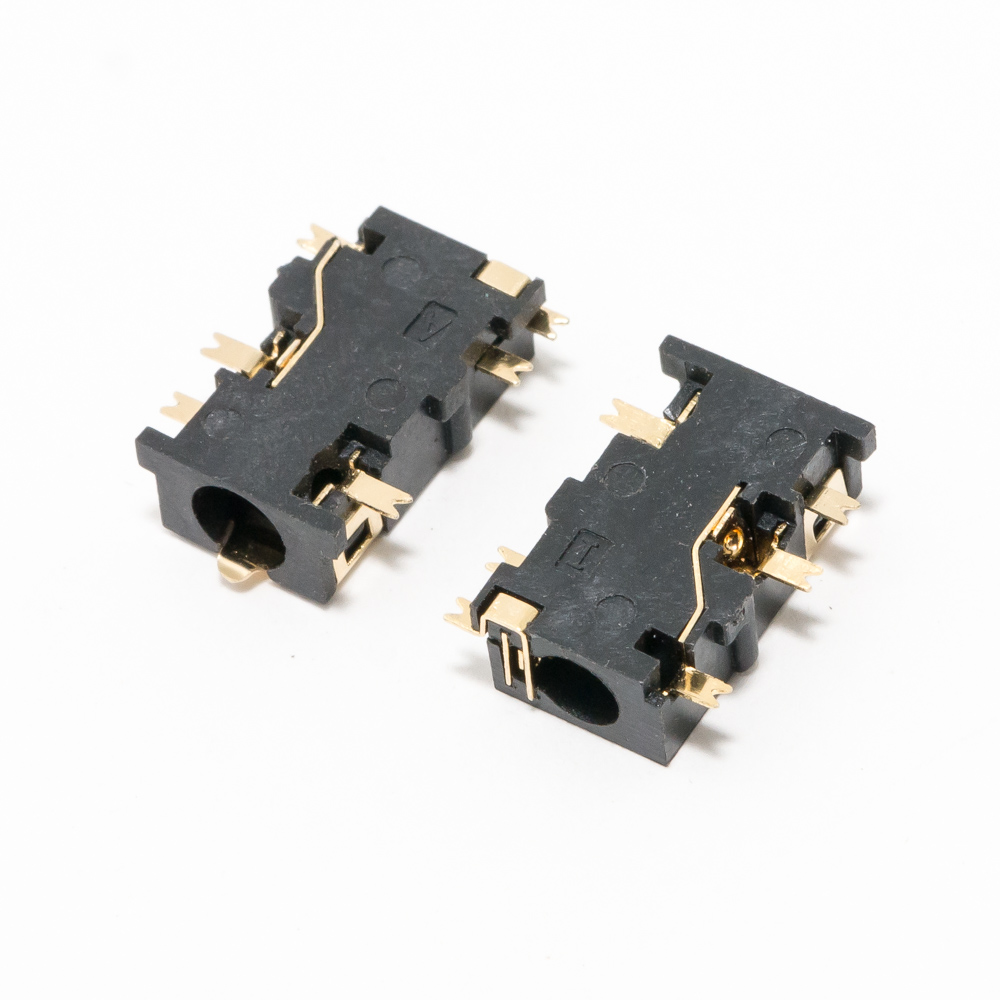

• Монтаж: Обычно это разъем для поверхностного монтажа (SMD) на материнскую плату планшета. Имеет пластиковый корпус, металлическую юбку для крепления и группу контактов для пайки.
• Назначение: Обеспечивает подключение проводной гарнитуры, наушников или внешних колонок. Является альтернативой беспроводным соединениям (Bluetooth).

2. Типовые технические характеристики

• Тип разъема: 3.5 мм (1/8 дюйма), 4-контактный (TRRS).
• Сопротивление: Рассчитан на наушники с импедансом от 16 до 64 Ом.
• Максимальный ток: Зависит от аудиокодека планшета, обычно до 50-100 мА.
• Напряжение: Рабочее низковольтное (сигнальное).
• Материал контактов: Позолоченное покрытие для защиты от окисления и улучшения контакта.
• Ресурс (циклы вставки/извлечения): Обычно 5 000 - 10 000 циклов.
• Корпус: Пластик (PBT, ABS), металлическая обойма.

3. Как найти точные парт-номера и совместимые модели (инструкция)

Точная деталь будет иметь код производителя (например, у CUI Devices, Kycon, Jamicon, Lumberg и др.). Чтобы их найти:

Шаг 1: Идентифицируйте планшет.

• Бренд и модель: Это самое важное. Посмотрите на задней панели планшета или в настройках (Настройки → О планшете). Нужна точная модель (например, Samsung Galaxy Tab A7 Lite SM-T220, Lenovo Tab M10 HD TB-X306X).
• Внутренний код: "2316" может быть внутренним заводским номером (PCB code) или частью модели. Сверьте его с номером на коробке или в документации.

Шаг 2: Поиск по коду детали на самом разъеме.

1. Аккуратно разберите планшет (если есть навыки). Это самый прямой способ.
2. На материнской плате найдите аудиоразъем. Рядом с ним или на его корпусе будет нанесен буквенно-цифровой код (например, JZ01, AH-01, 670-1234, CJ-5688 или что-то подобное).
3. Также найдите модель материнской платы (например, MBX-2316-Rev.A1).

Шаг 3: Поиск в интернете.

• Запрос 1: [Модель планшета] audio jack replacement
• Запрос 2: [Модель планшета] motherboard part number
• Запрос 3: [Код с разъема, например, JZ01] 3.5mm jack
• Запрос 4: [Код материнской платы] schematic или [Код материнской платы] boardview (для профессионалов).

Шаг 4: Покупка. Ищите на:

• AliExpress: Вбивайте модель планшета + "audio jack" или найденный код детали.
• eBay: Аналогично.
• Сайты запчастей: Witrigs, iFixit, Mobilcell, Parts4repair.
• Радиодетали: ChipDip, LCSC, Mouser, DigiKey (здесь нужен точный парт-номер производителя).

4. Пример возможных парт-номеров (гипотетических)

• CUI Devices: SJ-3523-SMT-TR или SJ-3524-SMT
• Kycon: KHPX-3S-1-3.5 или KMSJ-0412-SMT-TR
• Общий код на рынке запчастей: Для планшета [Модель] разъем гарнитуры, часть № A-2316-1A

5. Пример совместимых моделей (гипотетических)

Если "2316" — это код линейки планшетов одного производителя, то разъем может подходить ко всем планшетам этой серии:

• Digma Plane 2316 3G
• Irbis TZ 2316
• Texet TM-2316
• Другие планшеты на одинаковой материнской плате или шасси.

Важное заключение:

Для получения точной информации критически важно знать точное коммерческое название (модель) вашего планшета. С этой информацией вы легко найдете и описание, и технические характеристики, и парт-номера, и совместимые модели (часто это планшеты-клоны на той же платформе).

Если вы уточните модель планшета, я постараюсь помочь с более конкретными данными.
