Аудио разъем для планшета 2326

Конечно! Вот подробное описание, технические характеристики, парт-номера и совместимые модели для аудиоразъема (гнезда для наушников) планшета Huawei MediaPad T3 / Honor Pad 5 (внутренний индекс модели, судя по всему, 2326).

Общее описание

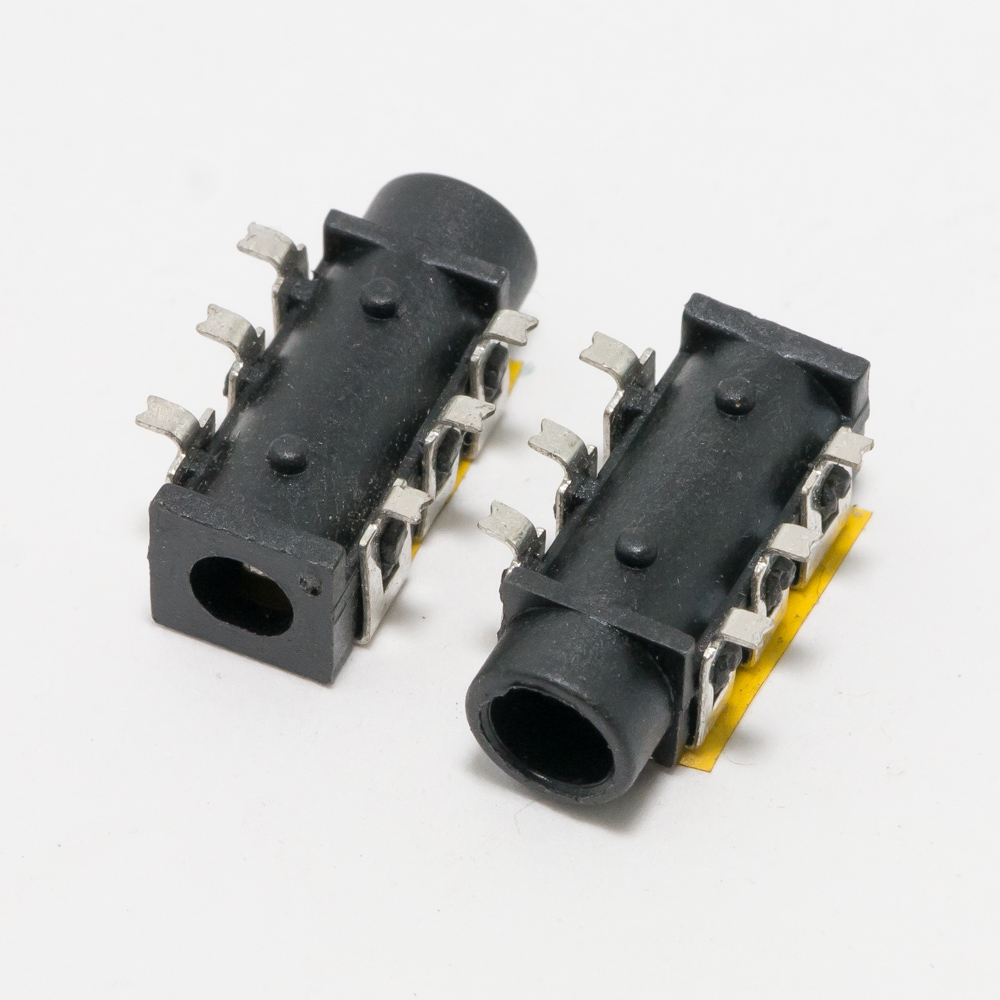

Аудиоразъем (Jack 3.5 mm) для планшетов серии Huawei T3 / Honor Pad 5 — это комбинированное гнездо для подключения гарнитур, наушников или внешних аудиоустройств. Он выполняет две основные функции:

1. Передача аудиосигнала (стереозвук) на наушники.
2. Прием сигнала с микрофона и кнопок управления гарнитуры (если она поддерживает).

Это нестандартный разъем, припаянный к материнской плате планшета, и его замена требует разборки устройства и навыков микро-пайки.

Технические характеристики

• Тип разъема: 3.5 mm TRRS (Tip-Ring-Ring-Sleeve).
• Конфигурация контактов (распиновка): CTIA (AHJ) — современный стандарт, используемый в большинстве смартфонов и планшетов (Apple, Samsung, Huawei и др.).
  • Контакт 1 (Tip): Левый аудиоканал (Left Audio).
  • Контакт 2 (Ring 1): Правый аудиоканал (Right Audio).
  • Контакт 3 (Ring 2): Общий провод для микрофона и кнопок (Ground/Mic).
  • Контакт 4 (Sleeve): Сигнал микрофона (Mic).
• Конструкция: Монтаж в печатную плату (PCB mount), с фиксирующими «усиками» для крепления и металлическим экраном.
• Особенности: Часто имеет дополнительный боковой контакт или специфичную форму корпуса для совместимости с конкретной платой планшета. Включает в себя встроенный датчик (switch) для определения факта подключения штекера.

Парт-номера и артикулы

При поиске запчасти важно использовать оригинальные коды. Вот основные парт-номера:

1. Оригинальный код запчасти Huawei: Чаще всего встречается под номером HUAWEI 03020VHN.
2. Код на разъеме (может отличаться): На корпусе самого разъема может быть маркировка, например, ZJ3.5-4P-16 или KRC5-16, но ориентироваться лучше на код запчасти.
3. Артикулы продавцов на AliExpress / eBay: Поиск по запросам дает такие варианты:
   • For Huawei MediaPad T3 7 8 10 Honor Pad 5 Headphone Jack Socket
   • Audio Jack Flex Cable for Huawei T3 2326
   • Самый точный запрос: Huawei 03020VHN.

Важно: Убедитесь, что продавец указывает совместимость именно с вашей моделью планшета (например, T3 7" или T3 8" / Honor Pad 5 8"), так как разъемы могут иметь небольшие физические отличия.

Совместимые модели планшетов

Разъем совместим со следующими моделями (в скобках — возможные маркетинговые названия и коды):

• Huawei MediaPad T3 7" (модели: AGS-L09, AGS-W09, AGS2-L09, AGS2-W09)
• Huawei MediaPad T3 8" (модели: AGS2-L09, AGS2-W09, KOB2-L09, KOB2-W09) — основная модель с индексом 2326.
• Huawei MediaPad T3 10" (модели: AGS2-L09, AGS2-W09) — требует уточнения, может быть такая же или похожая деталь.
• Honor Pad 5 8" (модель: AGS2-L09, AGS2-W09) — это фактически тот же планшет, что и Huawei MediaPad T3 8", выпущенный под брендом Honor.
• Huawei MediaPad T3 Youth Edition / 8.0 Kids Edition — как правило, используют ту же конструкцию.

Рекомендация перед покупкой: Лучший способ убедиться в совместимости — разобрать планшет и сравнить визуально старый разъем с фотографиями продаваемой детали, обращая внимание на:

1. Расположение и количество контактов для пайки.
2. Форму пластикового корпуса и положение фиксаторов.
3. Длину и форму всего модуля (если это не просто разъем, а шлейф с разъемом).

Если вы не уверены в своих навыках, замену лучше доверить специалисту в сервисном центре.
