Аудио разъем для ноутбука 2338

К сожалению, по запросу "аудио разъем для ноутбука 2338" невозможно предоставить точное описание, так как это, скорее всего, внутренний заводской или логистический номер детали, а не общепринятое коммерческое обозначение.

Чтобы помочь вам найти нужную деталь, дам общее описание разъема, который, вероятно, вам нужен, и способы его точной идентификации.

Вероятное описание детали (на основе номера 2338)

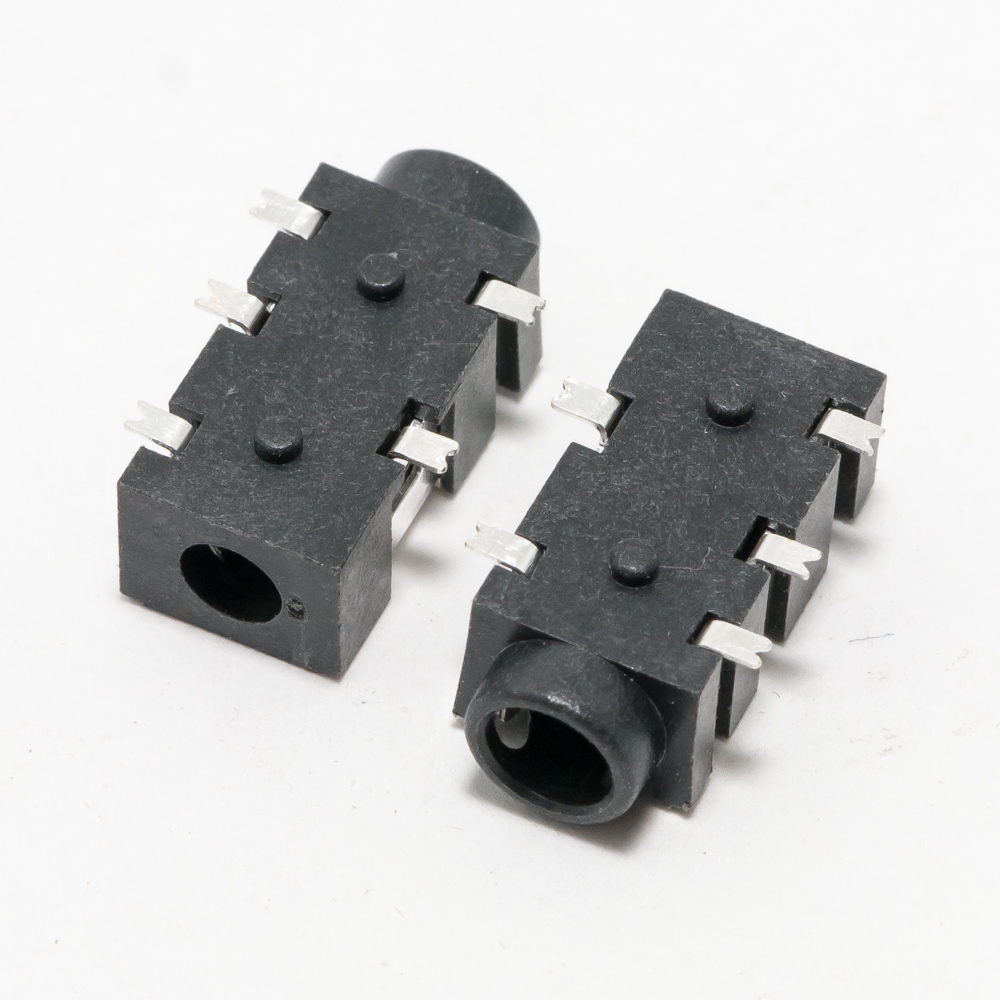

Скорее всего, это комбинированный аудиоразъем (audio jack) 3.5 мм для ноутбука, выполняющий функции и наушников, и микрофона (гарнитурный разъем CTIA стандарта). Он устанавливается на материнскую плату и выводится на корпус ноутбука.

Предполагаемые технические характеристики:

• Тип: Комбинированный аудиоразъем 3.5 мм (4-контактный, TRRS).
• Конфигурация: CTIA (стандарт: наконечник (L), кольцо 1 (R), кольцо 2 (GND), основание (MIC)).
• Монтаж: Для поверхностного монтажа (SMD) или сквозного монтажа (TH) на материнскую плату.
• Цвет: Обычно черный или серый.
• Контакты: 4 или 5 ножек для пайки (включая контакт для фиксации в корпусе).
• Функция: Подключение гарнитур с микрофоном (headset), наушников или внешнего микрофона.

Как точно идентифицировать и найти деталь?

Номер 2338 — это, вероятно, парт-номер производителя (OEM) или номер компонента в схеме (например, PJ-2338, JACK-2338). Для успешного поиска следуйте инструкциям:

1. Определите точную модель ноутбука

Это самый важный шаг. Нужна полная модель, например:

• Acer: Aspire 5750G, Nitro 5 AN515-55
• HP: Pavilion 15-cw1000, ProBook 450 G7
• Lenovo: IdeaPad 3 15ADA05, ThinkPad E14 Gen 2
• ASUS: VivoBook X543MA, ROG Strix G15
• DELL: Inspiron 15 3567, Latitude 3420

Где найти модель: на наклейке под ноутбуком, под аккумулятором, в системе (Win+R → msinfo32).

2. Ищите по модели ноутбука + ключевым словам

Вбейте в поиск на AliExpress, eBay или в магазинах запчастей:

• [Модель ноутбука] audio jack
• [Модель ноутбука] headphone jack
• [Модель ноутбука] гнездо для наушников
• [Модель ноутбука] 3.5 mm jack

Пример: Acer Aspire 5750G audio jack

3. Ищите по визуальному соответствию и номеру на плате

1. Разберите ноутбук и извлеките старый разъем.
2. Сфотографируйте его с разных ракурсов.
3. Найдите рядом с разъемом на материнской плате маркировку. Часто там написано JACK1, AUDIO, PJ-**** или похожий номер.
4. Ищите по этому номеру или загрузите фото в поиск по картинкам (Google Images, Яндекс.Картинки).

4. Парт-номера и совместимые модели (примеры для ориентира)

Поскольку точная модель ноутбука неизвестна, привожу примеры реальных парт-номеров похожих разъемов от разных брендов:

• Для ноутбуков Acer (Aspire, Extensa):

  • 50.GAV01.031, 50.G9V01.001, DC020012B00
  • Совместимые модели: Acer Aspire 5750G, 5742G, Extensa 5635 и др.

• Для ноутбуков HP/Compaq:

  • DC02000F0E00, DC02000F0F00, 609002-001
  • Совместимые модели: HP Pavilion g6, g7, Compaq CQ58 и др.

• Для ноутбуков Lenovo:

  • DC02000D0P00, 04W0338
  • Совместимые модели: Lenovo G500, G580, B590 и др.

• Для ноутбуков ASUS:

  • 60NB07H0-MB3010, AA20314
  • Совместимые модели: ASUS X55C, X75A, K50C и др.

• Универсальные разъемы (требуют проверки посадочного места):

  • PJ-313B, PJ-325, PJ-307B (номера от производителя разъемов, например, CUI Devices).

Рекомендация

1. Не покупайте деталь только по номеру "2338". Высока вероятность ошибки.
2. Определите модель ноутбука и ищите по ней.
3. Если есть возможность, сравните визуально старый разъем и фото в объявлении. Обращайте внимание на форму пластиковой основы, количество и расположение ножек для пайки.

Если вы уточните точную модель вашего ноутбука, я постараюсь помочь найти более конкретную информацию.
