Аудио разъем для ноутбука 2381

Отличный выбор! Ноутбук HP Pavilion dv6-2381er (а также его модификации, такие как dv6-2381ed, dv6-2381ez и т.д.) — это популярная модель, и проблема с аудиоразъемом (разъемом для наушников/микрофона) для нее — частая неисправность.

Вот подробное описание, характеристики и совместимость требуемого компонента.

Описание

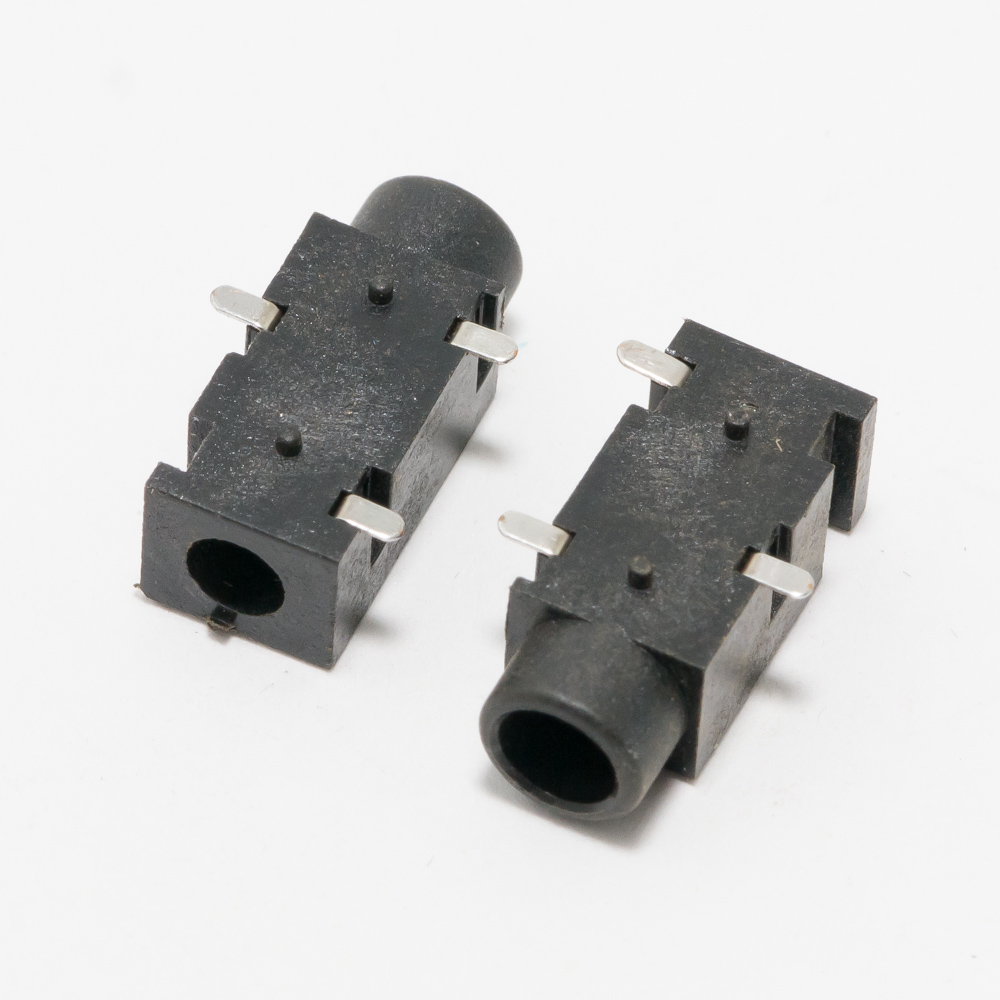

Аудиоразъем (гнездо) для ноутбука HP Pavilion dv6-2381 — это комбинированный разъем типа CTIA (также известный как TRRS 3.5 мм), который выполняет две функции:

1. Выход на наушники (или внешние колонки).
2. Вход для микрофона (например, для гарнитуры с одним штекером).

Этот разъем припаивается непосредственно на материнскую плату ноутбука или на отдельную небольшую плату (дочернюю плату), которая соединяется шлейфом с основной платой. Частая поломка — нарушение контакта внутри разъема из-за механического износа (частое подключение/отключение штекера) или повреждение пайки на плате, что приводит к:

• Отсутствию звука в наушниках.
• Постоянному определению подключенных наушников (даже когда их нет).
• Неисправности микрофонного входа.
• Фоновому шуму или прерывистому звуку.

Технические характеристики

• Тип разъема: 3.5 мм CTIA/TRRS (Tip-Ring-Ring-Sleeve).
• Распиновка (стандарт CTIA):
  • Tip (кончик): Левый канал (Left Audio).
  • Первое кольцо (Ring1): Правый канал (Right Audio).
  • Второе кольцо (Ring2): Земля для микрофона (Mic Ground).
  • Гильза (Sleeve): Сигнал микрофона (Mic Signal).
• Конструкция: Металлический корпус с пластиковым изолятором, монтаж на плату через 4-5 контактных ножек для пайки. Часто имеет дополнительные "усики" для механического крепления к плате.
• Особенность для HP dv6-2381: В данной модели разъем, как правило, не является отдельным съемным модулем, а припаян на материнскую плату. Однако он может быть частью небольшой платы аудиопорта, которая крепится к корпусу и соединяется шлейфом.

Парт-номера (Part Numbers) и артикулы

Внимание! Прямой оригинальный парт-номер только на сам разъем от HP найти сложно, так как он поставлялся как часть узла. Поэтому искать нужно по:

1. Номеру компонента на материнской плате: Возле разъема часто стоит маркировка, например, JACK, HEADPHONE/MIC или JK1, а на самой плате — код DA0xxxx. Это поможет в поиске.
2. Номеру всей дочерней платы с разъемом (если она есть в вашей модификации):
   • HP Spare Part Number: 609112-001, 609113-001, 611676-001 (это номера узлов аудиоразъема/платы для различных модификаций серии dv6).
   • Популярные артикулы у продавцов запчастей: DC02000D0100, DC02000D0200.
3. Универсальный разъем для замены: При поиске отдельного разъема для пайки используйте общие параметры:
   • Кодовое название: 3.5 мм аудиоразъем CTIA, 4-контактный, вертикальный, для пайки на плату.
   • Распространенные артикулы: JK-103, JK-669, PJ-327B (необходимо сверять распиновку и размеры).

Рекомендация: Самый надежный способ — сфотографировать свой разъем и материнскую плату и искать по фото или показать фото продавцу электронных компонентов или сервисному инженеру.

Совместимые модели ноутбуков

Разъем или плата с ним совместимы со многими моделями серии HP Pavilion dv6-2000, а также с другими сериями на аналогичной платформе. Ноутбук dv6-2381er входит в следующие семейства:

• HP Pavilion dv6-2300 Series: dv6-2301, dv6-2302, dv6-2303, ... dv6-2381, dv6-2382, dv6-2383 и т.д. (все модификации: er, ed, ez, ea и др.).
• HP Pavilion dv6-2100 Series (частично, необходима проверка по платформе).
• HP Pavilion dv6-2200 Series (частично, необходима проверка по платформе).
• HP Pavilion dv6-2400 Series (частично, необходима проверка по платформе).
• HP G Series (аналогичные платформы): Например, некоторые модели G6, G7.

Важное предупреждение: Перед покупкой обязательно проверяйте визуальное соответствие разъема/платы и код материнской платы (например, DA0R92MB6F0, DA0R92MB6G0 и т.п.). Лучший способ — разобрать ноутбук и найти маркировку на существующем компоненте.

Ремонт

Замена требует навыков микро-пайки. Если вы не обладаете опытом, рекомендуется обратиться в сервисный центр, так как при неудачной пайке можно повредить материнскую плату.
