Аудио разъем для ноутбука 2392

К сожалению, по запросу "ноутбук 2392" невозможно однозначно определить конкретную модель. Это число может быть частью внутреннего индекса производителя (например, HP, Dell, Lenovo), но без указания бренда и серии это не идентифицирует устройство.

Однако я могу дать вам универсальное описание, характеристики и логику поиска для аудиоразъема (комбинированного джека 3.5 мм), который используется в подавляющем большинстве современных ноутбуков, а также инструкцию, как найти точные данные для вашей модели.

Универсальное описание и характеристики аудиоразъема для ноутбуков

1. Название и тип:

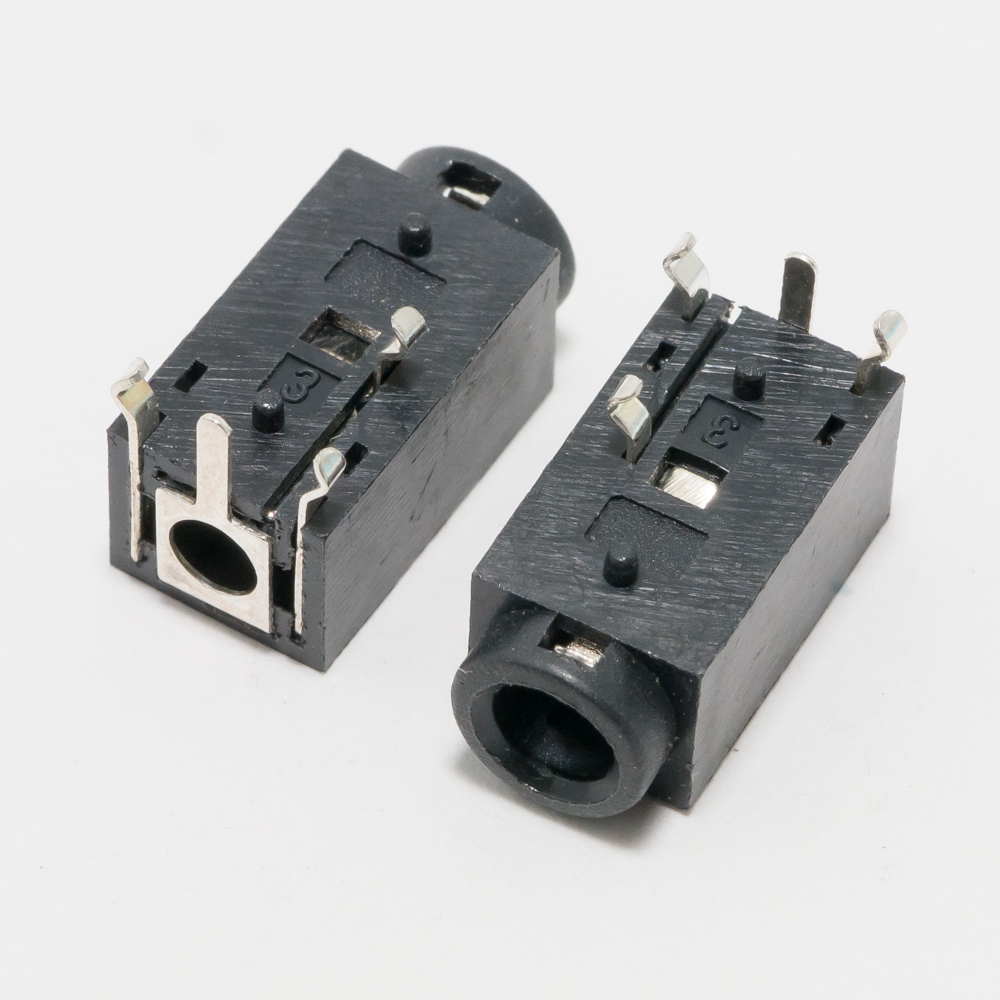

• Комбинированный аудиоразъем 3.5 мм (CTIA стандарт).
• Функция: Один разъем выполняет две функции: выход на наушники и вход для микрофона. Это стандарт для большинства ноутбуков, выпущенных после ~2010 года.

2. Технические характеристики (типовые):

• Тип разъема: 3.5 мм (1/8"), 4-контактный (TRRS).
• Стандарт распиновки: CTIA/AHJ (стандарт для ноутбуков, смартфонов, планшетов).
  • Контакт 1 (верхушка): Левый канал (L)
  • Контакт 2: Правый канал (R)
  • Контакт 3: Земля (GND)
  • Контакт 4 (основание): Микрофон (Mic)
• Поддерживаемые гарнитуры: Любые гарнитуры со штекером CTIA (смартфонные) — с наушниками и встроенным микрофоном.
• Альтернативный режим: При подключении классических наушников (3-контактный штекер TRS) микрофонный вход автоматически отключается.
• Совместимость с OMTP: Нет. Гарнитуры старого стандарта OMTP (где контакты Mic и GND поменяны местами) будут работать некорректно (микрофон не будет работать, звук может быть искажен). Необходим простой переходник OMTP -> CTIA.

3. Парт-номера (запчасти) и совместимые модели

Здесь информация строго зависит от производителя и модели ноутбука. Аудиоразъем почти никогда не продается отдельно как мелкая запчасть. Он является частью более крупных узлов:

• A. Как часть аудиоплаты (Audio Board / Daughter Board):
  • Это небольшая отдельная плата, на которой установлены разъемы. Это самый распространенный вариант для ремонта.
  • Пример парт-номера (для иллюстрации): DC02000DPM0 (для Lenovo), M3A75 (для HP), LA- серии (для материнских плат).
• B. Как часть корпуса (Palm Rest / Bezel):
  • Разъем может быть впаян или встроен в пластиковую панель, на которой находится клавиатура.
• C. Как часть материнской платы:
  • В некоторых ультрабуках разъем припаян непосредственно к системной плате. Замена сложна и требует пайки.

Как найти ТОЧНЫЕ данные для вашего ноутбука "2392":

1. Определите точную модель ноутбука.

   • Переверните ноутбук. На наклейке будет полное коммерческое название: например, HP ProBook 450 G2, Lenovo IdeaPad 3 15ABA7, Dell Vostro 3520.
   • Также там указан серийный номер (S/N) и продукт/Product Number (например, P0B1K3EA2). Это ключевые данные.

2. Используйте парт-номер для поиска.

   • Вбейте в поиск Google или на сайтах запчастей (например, partselect, laptopparts101, aliexpress) комбинацию:
     • [Модель ноутбука] audio jack part number
     • [Модель ноутбука] service manual
     • [Product Number] audio board

3. Совместимые модели.

   • Аудиоплата обычно совместима в рамках одной серии и поколения.
   • Например, плата от HP ProBook 450 G2 может подойти к HP ProBook 455 G2, но не подойдет к HP ProBook 450 G5.
   • Точную совместимость смотрите в спецификациях к самой запчасти на сайтах продавцов.

Рекомендация:

Если вам нужна замена разъема из-за поломки (расшатался, не держит штекер, не работает микрофон или один канал):

1. Разберите ноутбук (найдите видеоразбор на YouTube по точной модели).
2. Посмотрите, как установлен разъем: на отдельной маленькой плате или припаян к большой.
3. Сфотографируйте плату. На ней часто есть маркировка (например, JACK1, AUDIO, PJ-xxx).
4. Ищите запчасть по маркировке на плате и модели ноутбука.

Без точного названия модели ноутбука дать конкретные парт-номера и список совместимости невозможно. Уточните модель, и я постараюсь помочь с более детальной информацией.
