Матрица CLAA070LC0DCW

Конечно, вот подробное описание матрицы CLAA070LC0DCW с техническими характеристиками, парт-номерами и совместимыми моделями.

Краткое описание

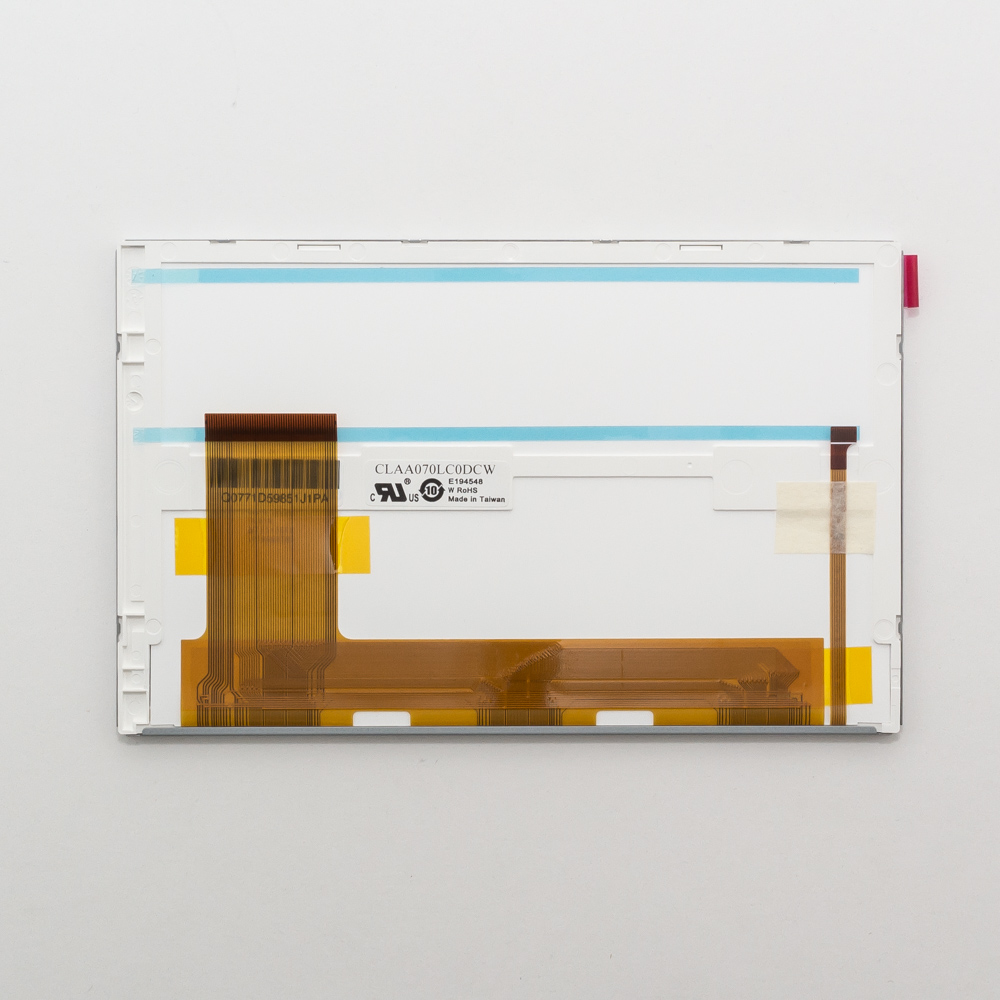

CLAA070LC0DCW — это 7-дюймовая TFT LCD-матрица с разрешением 1024x600 (WSVGA), разработанная компанией Chunghwa Picture Tubes (CPT). Матрица использует технологию a-Si (аморфный кремний) и имеет стандартный интерфейс LVDS. Она широко применялась в нетбуках, планшетах, портативных DVD-плеерах, навигаторах и различных встраиваемых системах в конце 2000-х — начале 2010-х годов.

Технические характеристики

| Параметр | Значение | | :--- | :--- | | Диагональ | 7.0 дюймов | | Разрешение | 1024 x 600 (WSVGA), 16:9 | | Тип подсветки | CCFL (лампа с холодным катодом) — это ключевая особенность, отличающая ее от более современных LED-экранов. | | Интерфейс | LVDS (1 канал, 8-bit) | | Активная область | 154.08 (Ш) x 85.92 (В) мм | | Яркость | Типично 200 кд/м² | | Контрастность | Типично 300:1 | | Угол обзора | 50/60/60/60 градусов (Л/П/В/Н, при контрасте >10) | | Количество пикселей | 1024 (RGB) x 600 | | Тип поверхности | Глянцевая | | Габариты (ШxВxГ) | Ок. 165.5 x 104.0 x 5.8 мм (зависит от модификации рамки) | | Вес | Приблизительно 180-200 г | | Рабочее напряжение | 3.3V (для логики) и ~12-19V (для инвертора CCFL) | | Температура работы | 0 ~ +50 °C |

Ключевая особенность и недостаток: Использование CCFL-подсветки. Со временем лампы могут тускнеть, требовать более высокого напряжения от инвертора, что приводит к появлению темных пятен по краям экрана или мерцанию. Замена CCFL-ламп — трудоемкий процесс.

Парт-номера и прямые аналоги (Cross Reference)

Эта матрица имеет множество альтернативных обозначений от других производителей и сборщиков. Важно: Совместимость по коннектору и распиновке — критический параметр.

• LTN070CT04 (Samsung) — самый распространенный и прямой аналог. Часто используется как взаимозаменяемый.
• B070AW03 V.1 (AU Optronics) — еще один очень популярный аналог.
• G070C1T01.1 (LG Display / LG Philips LCD)
• LP070WS2 (LG Display)
• SLB0700K1001 (Sony?)
• N070IC3 (Innolux)
• Часто встречается в продаже под общими названиями: 7" 1024x600 LVDS CCFL.

Важно при замене: Необходимо проверять:

1. Распиновку LVDS-коннектора (обычно 30-pin, но есть варианты).
2. Расположение контактов инвертора (для CCFL).
3. Толщину и форму рамки (mechanical compatibility).

Совместимые модели устройств (примеры)

Матрица использовалась в огромном количестве устройств различных брендов, особенно в безымянных или малоизвестных производителях из Китая и Тайваня. Вот некоторые известные модели, где она могла применяться:

Нетбуки:

• ASUS Eee PC серий 700, 900, 901 (не во всех модификациях)
• HP Mini 1000, 110, 210
• MSI Wind U100
• Acer Aspire One (AOA110, AOA150, ZG5) — очень часто
• Dell Inspiron Mini 9, 10, 1012
• Lenovo IdeaPad S9, S10
• Samsung NC10
• Toshiba NB100, NB200

Другие устройства:

• Портативные DVD-плееры премиум-класса
• Автомобильные мониторы и телевизоры
• Промышленные панели управления
• Старые планшетные ПК

Важное замечание для ремонта

При поиске замены для CLAA070LC0DCW приоритет следует отдавать прямому аналогу LTN070CT04 или версиям с точно такой же распиновкой. Обязательно сверяйте фото оригинальной матрицы, коннектора и инвертора с покупаемой.

Если в вашем устройстве вышла из строя CCFL-лампа, иногда более целесообразно и экономически выгодно заменить весь экран на современный аналог с LED-подсветкой (например, B070AW03 V.5 или его аналоги), но для этого потребуется совместимый LED-инвертор или переделка схемы питания.
