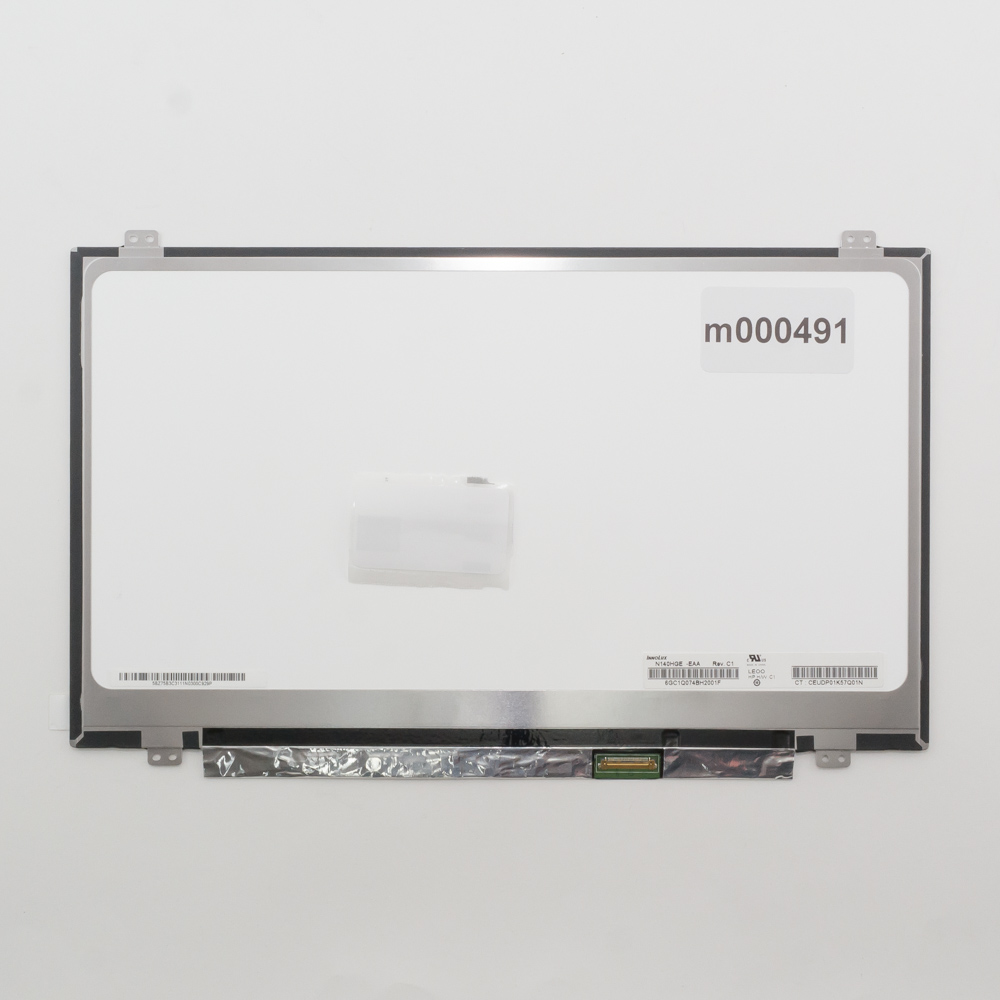

Матрица N140HGE-EAA Rev.C1

Конечно, вот подробное описание, технические характеристики и информация о совместимости для матрицы N140HGE-EAA Rev.C1.

Описание

Матрица N140HGE-EAA Rev.C1 — это 14-дюймовая ЖК-панель, разработанная компанией BOE (Beijing Oriental Electronics). Это одна из самых популярных и распространенных матриц в своем классе, широко использовавшаяся в ноутбуках среднего и бюджетного сегментов в конце 2010-х - начале 2020-х годов.

Ключевые особенности:

• Технология: IPS (In-Plane Switching). Обеспечивает широкие углы обзора (до 178° по горизонтали и вертикали), что является главным преимуществом перед более дешевыми TN-матрицами. Цвета не инвертируются и не выцветают при взгляде сбоку.
• Разрешение: Full HD (1920 x 1080 пикселей). Обеспечивает четкое и детализированное изображение, что оптимально для 14-дюймового экрана.
• Отделка поверхности: Матовое антибликовое покрытие. Значительно снижает отражения от источников света, что делает экран комфортным для работы в освещенных помещениях и на улице.
• Типичное применение: Устанавливалась в ноутбуки бизнес- и потребительского сегмента от различных брендов, включая Lenovo, HP, Dell, Acer и других.

Технические характеристики

| Параметр | Значение | | :--- | :--- | | Диагональ | 14.0 дюймов | | Разрешение | 1920 x 1080 (Full HD) | | Соотношение сторон | 16:9 | | Технология подсветки | WLED | | Технология панели | IPS | | Яркость (тип.) | 250 кд/м² (нит) | | Контрастность (тип.) | 700:1 | | Время отклика (GtG) | 25 мс (типовое) | | Углы обзора | 178° (H) / 178° (V) | | Глубина цвета | 6-bit + FRC (имитирует 16.7 млн цветов) | | Покрытие поверхности | Матовое (Anti-Glare) | | Частота обновления | 60 Гц | | Интерфейс подключения | eDP (Embedded DisplayPort) 30 pin, 1 канал | | Расположение разъема | Нижнее (нижний вход) | | Подсветка | Без встроенного инвертора (поддержка только LED) | | Толщина рамки | Примерно 2.0 мм (слева/справа) | | Габариты (ШxВxГ) | ~ 320.4 x 205.3 x 2.85 мм | | Вес | ~ 260 г |

Парт-номера и совместимые аналоги

Матрица может встречаться под разными номерами, так как производители ноутбуков иногда присваивают свои собственные. Прямые аналоги и совместимые парт-номера:

• B140HAN01.3 (от AUO) — НЕ является прямым аналогом без проверки. Хотя у них схожие характеристики (14" FHD IPS), они могут иметь разное расположение разъема, толщину и крепления. Требуется обязательная проверка совместимости.
• NE140FHM-N61 (от INX) — Более вероятный аналог, но также требует проверки.
• LT140FHM-01N (от LG/Innolux) — Требует проверки.
• Основной номер для поиска: N140HGE-EAA
• Важно учитывать ревизию: Rev.C1, Rev.C2 и т.д. Ревизии обычно совместимы между собой, но могут быть незначительные отличия в яркости или цветопередаче. Rev.C1 — одна из самых распространенных.

Совместимые модели ноутбуков (где часто устанавливалась)

Эта матрица использовалась в огромном количестве моделей. Вот некоторые из наиболее известных серий:

• Lenovo: ThinkPad L470, L480, T470, T480, T480s, E470, E480, E490; IdeaPad 320-14, 330-14.
• HP: ProBook 440 G5, G6; EliteBook 840 G5, G6; Pavilion 14.
• Dell: Latitude 3490, 3590; Vostro 14 5000 серии.
• Acer: Aspire 5 (A515-51/52), Swift 3 (SF314); Extensa Ex2540.
• Toshiba (Dynabook): Tecra X40, Portégé X30.
• Другие: Ноутбуки от Prestigio, DNS и других брендов на платформе Clevo.

Важное примечание по замене:

1. Обязательная проверка: Перед покупкой на замену необходимо физически сравнить расположение разъема (нижний/верхний/боковой), количество пинов (30 pin), габариты и крепежные отверстия со старой матрицей.
2. Ревизия: Идеально искать такую же ревизию (Rev.C1). Если ее нет, обычно подходят более поздние ревизии (Rev.C2, C3), реже — более ранние.
3. eDP версия: Убедитесь, что в ноутбуке используется интерфейс eDP (актуально для всех относительно новых моделей).

Эта матрица является отличным примером баланса между качеством IPS-изображения, разрешением Full HD и доступной стоимостью, что и обусловило ее массовое применение.
