Шлейф матрицы Acer Aspire 4740, 4740G, 4540, 4535

Отличный вопрос! Шлейфы для этой серии ноутбуков Acer — частая проблема из-за их конструкции и расположения. Вот подробное описание.

Общее описание

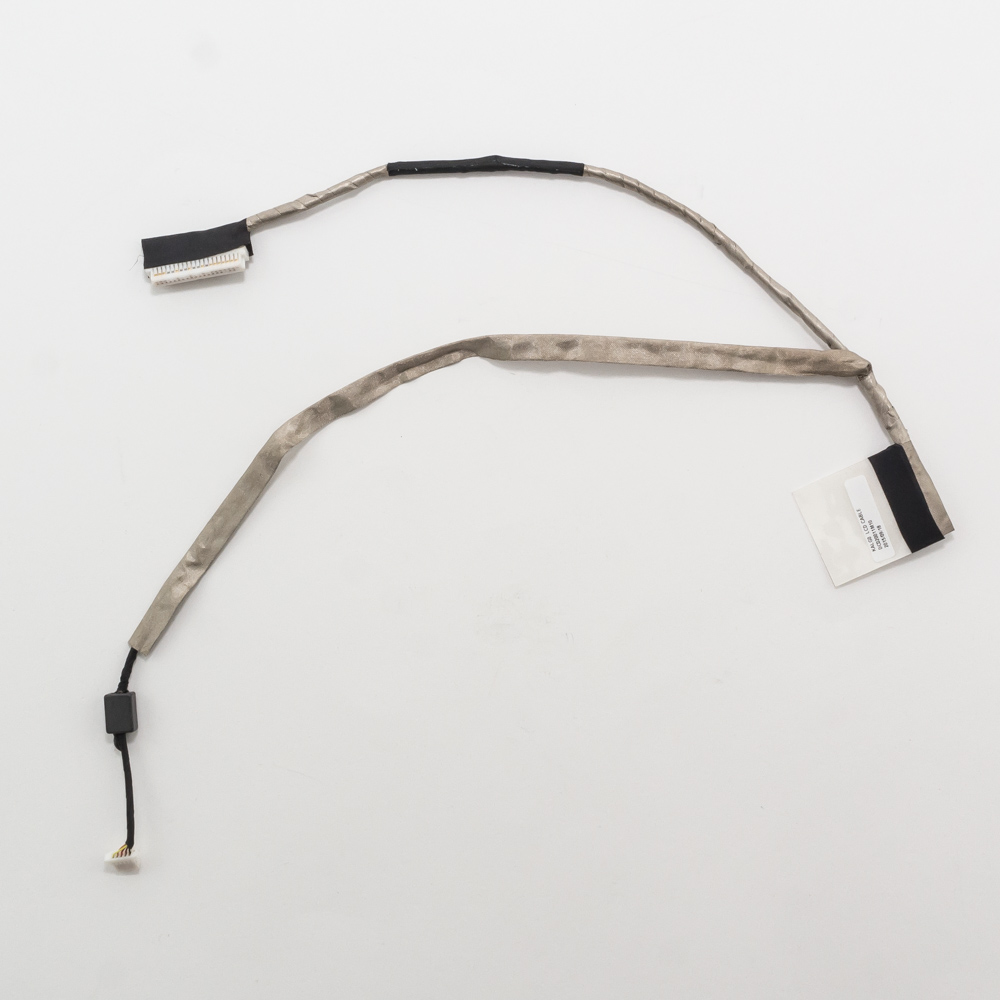

Шлейф, о котором идет речь, — это кабель-переходник матрицы (LCD Cable), также часто называемый шлейфом инвертора (хотя инвертор — это отдельное устройство). Это плоский гибкий кабель в тканевой или полиимидной оплетке, который соединяет материнскую плату ноутбука с дисплеем (матрицей).

Основная функция: Передача видеосигнала от материнской платы к матрице, а также питание и управление подсветкой матрицы (через инвертор или напрямую, если матрица с LED-подсветкой).

Типичные проблемы, указывающие на неисправность шлейфа:

• Искажение изображения (артефакты, полосы, рябь) при движении крышки.
• Пропадание изображения при изменении угла наклона дисплея.
• Мерцание экрана.
• Изображение есть только в определенном положении крышки.
• Равномерная засветка без изображения (при исправной матрице).

Технические характеристики

• Тип разъема на стороне материнской платы (MB): 40-контактный разъем (40-pin), с шагом контактов 0.5 мм. Ключевая особенность: разъем расположен вертикально (под углом 90 градусов к плоскости материнской платы), что отличает его от многих других моделей.
• Тип разъема на стороне матрицы (LCD): 40-контактный (40-pin), с шагом 0.5 мм. Разъем плоский (горизонтальный).
• Тип разъема на стороне инвертора (INV): 2-контактный или 4-контактный разъем для питания подсветки (зависит от конкретной модификации).
• Длина: Приблизительно 25-30 см.
• Конструкция: Кабель проходит через петли (шарниры) крышки ноутбука, что приводит к его постепенному перетиранию и излому.

Парт номера (Part Numbers) и артикулы

У этого шлейфа есть несколько оригинальных и распространенных коммерческих артикулов. Важно: Номера могут незначительно отличаться в зависимости от ревизии и региона.

Основные оригинальные парт-номера:

• 48.49Q02.001 — Самый распространенный и вероятный номер для этих моделей.
• 48.49Q04.001 / 48.49Q04.002 — Также часто встречаются.
• DC02001BC00 — Еще один вариант оригинального номера.
• 60.LA00.018 — Альтернативный номер.

Артикулы крупных производителей комплектующих:

• Cablexpert N055 (один из самых популярных аналогов на рынке).
• LP-055 (устаревшее обозначение, но до сих пор в ходу).
• Просто "Шлейф для Acer Aspire 4740" — в магазинах часто продается под таким названием.

Совместимые модели ноутбуков Acer

Шлейф подходит для целого семейства моделей на одной платформе. Важное уточнение: Совместимость определяется не столько названием модели, сколько типом используемой матрицы (40-контактный разъем) и конструкцией материнской платы (вертикальный разъем).

Основные совместимые модели:

• Acer Aspire 4740
• Acer Aspire 4740G
• Acer Aspire 4540
• Acer Aspire 4535
• Acer Aspire 4738G (частично, требуется уточнение по ревизии)
• Acer Aspire 4738Z (частично, требуется уточнение по ревизии)
• Acer Aspire 5551G (частично, некоторые модификации)
• Acer Aspire 5551Z

Модели, которые НЕ совместимы (важно!):

• Acer Aspire 4741, 4745, 4750 — у этих серий горизонтальный разъем на материнской плате.
• Модели с LED-матрицей без инвертора (у них другой разъем питания подсветки).

Рекомендации по поиску и замене

1. Перед покупкой: Обязательно разберите ноутбук и извлеките старый шлейф. Сфотографируйте его, особенно разъемы. Сравните с фото в магазине. Самый надежный способ — искать по одному из парт-номеров, указанных выше (48.49Q02.001 или Cablexpert N055).
2. При замене: Будьте осторожны с замками-защелками на разъемах. Они хрупкие. Кабель должен быть аккуратно уложен по старому пути, без перегибов и натяжения.
3. Проверка: После замены, прежде чем собирать корпус, подключите все разъемы и включите ноутбук, чтобы убедиться в работоспособности.

Надеюсь, это подробное описание поможет вам найти правильную деталь и успешно отремонтировать ноутбук
