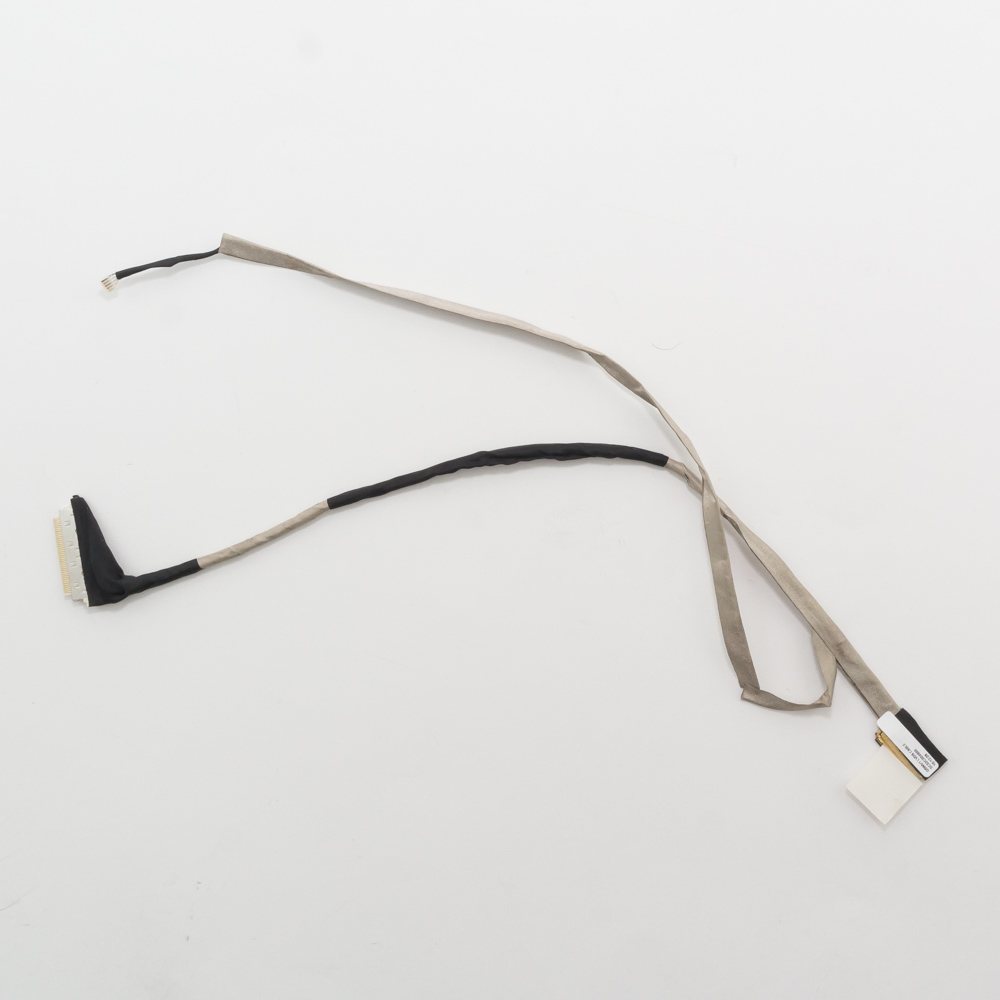

Шлейф матрицы Acer Aspire V3-571G

Конечно! Вот подробное описание, технические характеристики и информация о совместимости для шлейфа матрицы ноутбука Acer Aspire V3-571G.

Описание

Шлейф матрицы (LCD-кабель, flat cable) — это гибкий шлейф, соединяющий материнскую плату ноутбука с экраном (матрицей). Он передает:

1. Видеосигнал от видеокарты к дисплею.
2. Сигналы управления для подсветки экрана.
3. Питание для подсветки матрицы.

Типичные признаки неисправности шлейфа:

• Искаженное изображение: полосы, артефакты, рябь на экране.
• Пропадание изображения: экран гаснет при изменении угла наклона крышки.
• Мерцание экрана.
• Отсутствие изображения при работающей подсветке (виден темный, но подсвеченный экран).
• Полное отсутствие изображения и подсветки (часто требует дополнительной диагностики).

Для модели V3-571G критически важно знать точную модификацию ноутбука, так как в этой серии использовались матрицы с разными разъемами и разрешениями.

Технические характеристики и варианты шлейфов

Существует два основных типа шлейфов для Acer V3-571G, отличающихся типом разъема на матрице:

1. Шлейф для матрицы с разъемом 30-pin eDP (обычно для разрешения HD+ 1600x900)

• Разъем на материнской плате: стандартный 30-контактный (более узкий).
• Разъем на матрице: 30-контактный, разъем расположен сбоку (справа или слева) платы матрицы.
• Совместимые разрешения: HD+ (1600x900). Реже может подходить для некоторых Full HD матриц с eDP.

2. Шлейф для матрицы с разъемом 40-pin LVDS (обычно для разрешения HD 1366x768)

• Разъем на материнской плате: стандартный 40-контактный (широкий).
• Разъем на матрице: 40-контактный, разъем расположен снизу (в центре) платы матрицы.
• Совместимые разрешения: HD (1366x768).

Как определить свой тип:

1. Посмотреть на саму матрицу. Снимите пластиковую рамку экрана и посмотрите на разъем шлейфа на обратной стороне матрицы. Количество контактов и расположение (сбоку/снизу) — ключевой фактор.
2. Узнать точную модель ноутбука. Она указана на наклейке на дне корпуса (например, V3-571G-53214G50Makk).
3. Узнать разрешение экрана. В спецификациях модели или через настройки Windows.

Парт-номера (Part Numbers) и артикулы

Официальные номера запчастей от Acer (и распространенные артикулы у продавцов):

• Для 30-pin eDP шлейфа:

  • 60.H6N02.001 (один из самых распространенных номеров)
  • 50.H6N02.001
  • DC02000BMA0
  • DC02000BMA0-1
  • Артикулы у продавцов: Шлейф матрицы Acer V3-571G 30 pin eDP

• Для 40-pin LVDS шлейфа:

  • 60.H6N01.001
  • 50.H6N01.001
  • DC02000AMA0
  • Артикулы у продавцов: Шлейф матрицы Acer V3-571G 40 pin LVDS

Важно: Номера 60.H6N02.001 и 60.H6N01.001 являются основными ориентирами.

Совместимые модели ноутбуков

Шлейфы от Acer Aspire V3-571G совместимы с целым рядом моделей из одной серии и платформы, где использовалась аналогичная конструкция. Часто совместимость определяется именно типом разъема (30-pin eDP или 40-pin LVDS).

Основной список совместимых моделей:

• Acer Aspire V3-571
• Acer Aspire V3-571G (все модификации)
• Acer Aspire V3-771
• Acer Aspire V3-771G
• Acer Aspire E1-571 (частично, необходима проверка разъема)
• Acer Aspire E1-571G (частично, необходима проверка разъема)
• Acer Aspire V5-571
• Acer Aspire V5-571G

Рекомендация перед покупкой:

1. Разберите ноутбук и извлеките старый шлейф. Это самый надежный способ.
2. Сфотографируйте разъемы с обеих сторон (на материнской плате и на матрице).
3. Измерьте длину шлейфа в миллиметрах.
4. Сравните фотографии и параметры с теми, что указаны у продавца.

Использование несовместимого шлейфа может привести к отсутствию изображения или повреждению матрицы/материнской платы.
