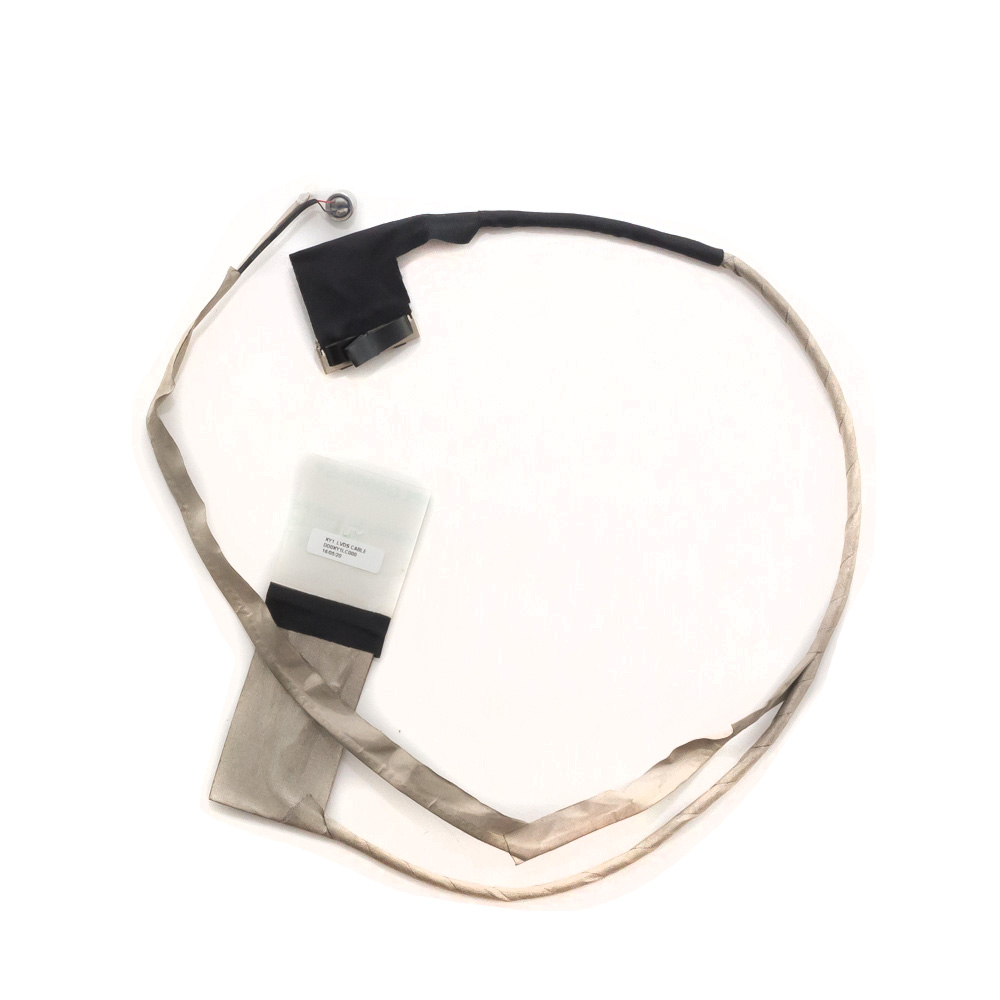

Шлейф матрицы Asus K45D, K45VD, K45DE 40 pin (30 pin MB)

Отличный технический вопрос. Шлейф, о котором вы спрашиваете, — один из самых распространенных и проблемных в ноутбуках ASUS серии K45 и подобных. Вот детальное описание.

Описание и назначение

Это шлейф дисплея (LCD-кабель, видео-шлейф). Он служит единственным связующим звеном между материнской платой (MB) и экраном ноутбука (LCD/LED-матрицей), передавая:

1. Видеосигнал от встроенной или дискретной видеокарты на матрицу.
2. Питание на матрицу и лампы подсветки (в случае CCFL) или LED-ленту (в случае LED).
3. Сигналы от веб-камеры и микрофонов (если они интегрированы в верхнюю крышку экрана).
4. Сигнал от Wi-Fi антенн (два провода, обычно черный и белый, идут вдоль шлейфа к антеннам в рамке экрана).

Конструкция: Это плоский гибкий кабель (FPC - Flexible Printed Circuit), состоящий из множества тонких проводников. Имеет разъемы на обоих концах: один для подключения к материнской плате (более узкий, 30-пиновый), второй — к матрице (более широкий, 40-пиновый). Часто часть шлейфа проходит через петли (шарниры) крышки, где он подвергается постоянным изгибам при открытии/закрытии, что является его самым уязвимым местом.

Технические характеристики

• Тип разъема на MB: 30-пиновый (30-pin), с шагом контактов 0.5 мм. Важно: Расположение фиксатора (защелки) может быть верхним (защелка отгибается в сторону клавиатуры) или нижним (защелка отгибается в сторону материнской платы). Это критически важно при заказе.
• Тип разъема на матрице: 40-пиновый (40-pin), с шагом контактов 0.5 мм. Стандартный eDP (Embedded DisplayPort) или LVDS интерфейс для матриц того поколения.
• Длина: Приблизительно 30-35 см (зависит от конкретной компоновки внутри модели).
• Дополнительные компоненты: На шлейфе могут быть размещены небольшие фильтры или ферритовые кольца для подавления помех.
• Конфигурация выводов: Стандартная для LVDS/eDP интерфейсов: данные, тактовая частота, питание (+3.3V для логики матрицы, +LED_VCC или инверторное напряжение для подсветки), земля, сигналы DDC для EDID, а также отдельные проводники для камеры, микрофона и Wi-Fi антенн.

Парт-номера (Part Numbers) и артикулы

Производитель ASUS редко указывает на самом шлейфе уникальный номер. Номер обычно находится в спецификации к материнской плате. При поиске замены ориентируются на:

1. Модель ноутбука (самый надежный способ).
2. Модель материнской платы (указана на самой плате, например, K45DR, K45VD, K45VM и т.д.).

Наиболее распространенные артикулы и коды, под которыми шлейф продается на рынке запчастей:

• 60NB04C0-MB1010 (один из самых частых OEM-кодов)
• 0B211-00531100
• CABLE,LVDS,30P,40P,335
• K45D/K45VD/K45DE LVDS Cable
• Поисковые запросы: ASUS K45 LVDS cable 30 pin to 40 pin

Совместимые модели ноутбуков (основной список)

Шлейф с конфигурацией 30-pin (MB) to 40-pin (LCD) использовался в огромном количестве моделей ASUS серий K, X, R, N на платформе K45. Он совместим с моделями, где используется материнская плата с 30-пиновым разъемом и матрица с 40-пиновым разъемом.

Основные серии и модели:

• ASUS K45 (все модификации):
  • K45D, K45DR, K45DG, K45DA, K45DB
  • K45VD, K45VDR, K45VS, K45V
  • K45DE, K45DM, K45E, K45F
  • K45A, K45C, K45T, K45Z
• ASUS K55 (многие модели используют аналогичный шлейф):
  • K55D, K55DR, K55DG, K55V, K55VD, K55VM
• ASUS X45:
  • X45C, X45D, X45U, X45VD, X45V
• ASUS X55 (аналогично K55):
  • X55C, X55D, X55V, X55VD
• ASUS R500 (некоторые модификации):
  • R500C, R500D, R500V
• ASUS N56 (не все, нужно уточнять по разъему MB):
  • N56D, N56V, N56VM

Важное примечание по совместимости: Перед покупкой обязательно необходимо:

1. Разобрать ноутбук и визуально сверить шлейф (длину, расположение фиксаторов, форму и цвет разъемов).
2. Уточнить у продавца, подходит ли конкретный шлейф для вашей модели ноутбука и модели материнской платы.
3. Проверить, совпадает ли расположение защелки на разъеме материнской платы (верхнее/нижнее).

Признаки неисправности шлейфа:

• Искажения изображения, полосы, артефакты на экране.
• Мерцание экрана или периодическое пропадание изображения.
• Изображение пропадает при изменении угла наклона крышки.
• Цветовые искажения (недостаток одного из цветов).
• Не работает встроенная веб-камера или микрофоны (при условии их исправности).
• Слабая сигнализация Wi-Fi (из-за повреждения антенных проводников).
