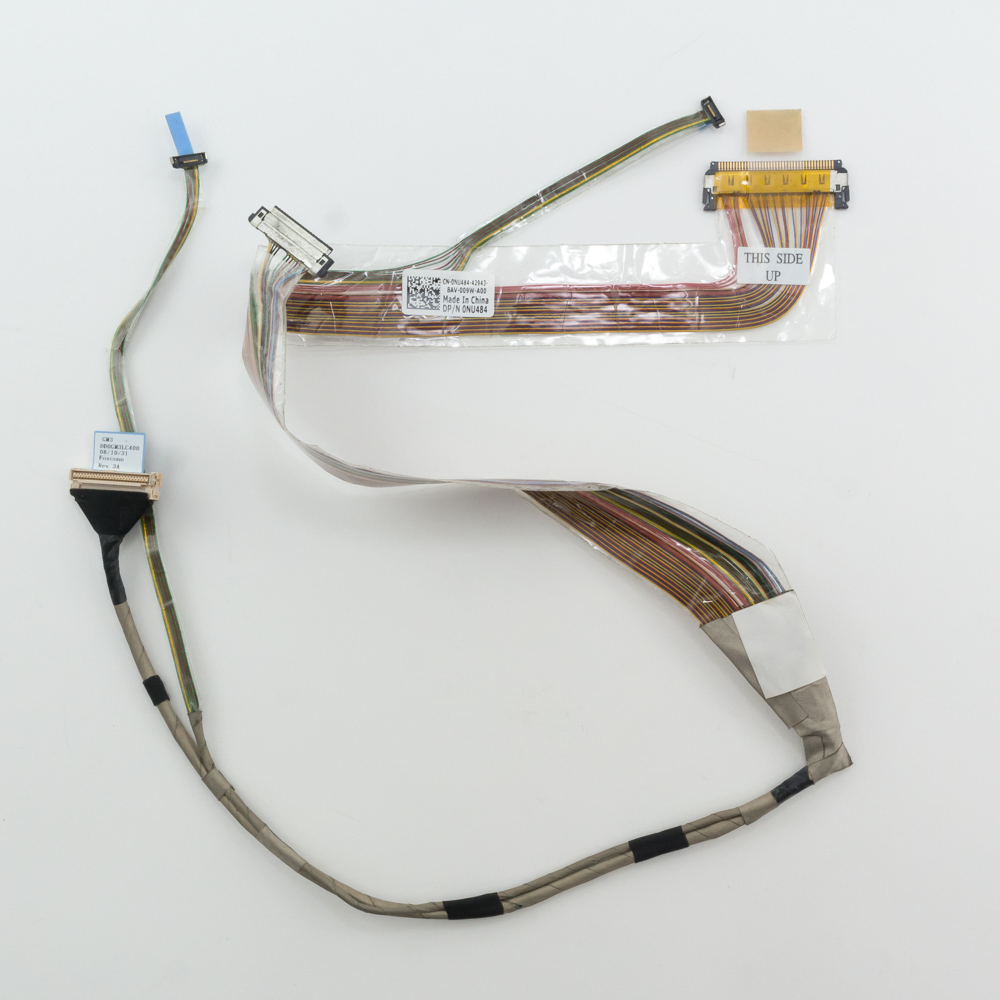

Шлейф матрицы Dell 1735, 1736, 1737

Конечно, вот подробное описание, технические характеристики и информация о совместимости для шлейфов матриц Dell серий 1735, 1736 и 1737.

Общее описание

Шлейф матрицы (LCD cable, LVDS cable) — это плоский гибкий кабель, который соединяет материнскую плату ноутбука с дисплеем. Он передает видеосигнал, питание и данные от сенсорной панели (тачпада) и клавиатуры (в некоторых моделях).

Для серий Inspiron 17 3000 (1735, 1736, 1737) это критически важный компонент. Его повреждение (перегибы, разрывы, окисление контактов) приводит к самым распространенным проблемам:

• Полное отсутствие изображения при работающем ноутбуке (слышен звук загрузки, горят индикаторы).
• Искаженное изображение: полосы, артефакты, мерцание.
• Прерывистое изображение, пропадающее при движении крышки.
• Не работает тачпад или клавиатура (если их шлейфы объединены с дисплейным).

Технические характеристики

• Тип разъема: LVDS (Low-Voltage Differential Signaling) — стандартный интерфейс для матриц того периода.
• Количество контактов: Как правило, 40 контактов (40-pin) на стороне материнской платы. На стороне матрицы разъем может быть таким же или другим, в зависимости от конкретной панели.
• Дополнительные цепи: В шлейф часто интегрированы отдельные тонкие шлейфы для тачпада (Touchpad) и клавиатуры (Keyboard). Они подключаются к одной точке на материнской плате, что упрощает конструкцию.
• Длина: Ориентировочно 25-35 см, в зависимости от компоновки внутри ноутбука.
• Особенность: В этих моделях используется объединенный шлейф, что делает его более сложным и дорогим, чем просто кабель дисплея.

Парт-номера (P/N) Dell

Оригинальные номера запчастей Dell для этих шлейфов:

• 0C4K6P (самый распространенный номер для серии)
• 04T4K6
• YK3K6

Важно: Номер может незначительно отличаться в зависимости от ревизии материнской платы и региона. Номер 0C4K6P является основным и наиболее универсальным.

Совместимые модели ноутбуков Dell

Шлейф с указанными парт-номерами предназначен для следующих серий ноутбуков:

• Dell Inspiron 17 3000 Series:

  • Inspiron 17 3735
  • Inspiron 17 3736
  • Inspiron 17 3737
  • Inspiron 17 5735 (важно: в некоторых модификациях 5735 может использоваться другой шлейф, необходима проверка по P/N)
  • Inspiron 17 5736
  • Inspiron 17 5737

• Альтернативные обозначения:

  • Dell Inspiron 17R (серии 5737, 7737)
  • Модели с процессорами AMD серии E1, E2, A4, A6, A8 (например, Inspiron 17 3735/3736/3737).
  • Модели с процессорами Intel 3-го и 4-го поколения (Core i3/i5/i7 3xxxU, 4xxxU) в сериях 5735/5736/5737.

Ключевые рекомендации при замене

1. Точная идентификация: Перед покупкой обязательно откройте ноутбук и сверьте номер на старом шлейфе (он обычно напечатан на его поверхности). Также проверьте Service Tag вашего ноутбука на сайте Dell для уточнения конфигурации.
2. Комплектность: Убедитесь, что новый шлейф включает в себя ответные разъемы для тачпада и клавиатуры, если они были в оригинале.
3. Аналоги: Помимо оригинальных запчастей (Dell P/N), существуют совместимые шлейфы от производителей комплектующих (например, Loano, PartsPeople). Они часто продаются под описанием "For Dell Inspiron 17 3735 3736 3737 LCD Touchpad Keyboard Cable" и ссылаются на номер 0C4K6P.
4. Аккуратность при замене: Разъемы имеют хрупкие замки-защелки. Отключать и подключать их нужно без чрезмерных усилий.

Итог: Шлейф матрицы для Dell 1735/1736/1737 — это объединенный кабель с парт-номерами 0C4K6P, 04T4K6, YK3K6, который подходит для линейки Inspiron 17 3000 серий 37xx и 57xx (в основном, 3735/3736/3737 и 5735/5736/5737). Для гарантированной совместимости всегда проверяйте номер на старом компоненте.
