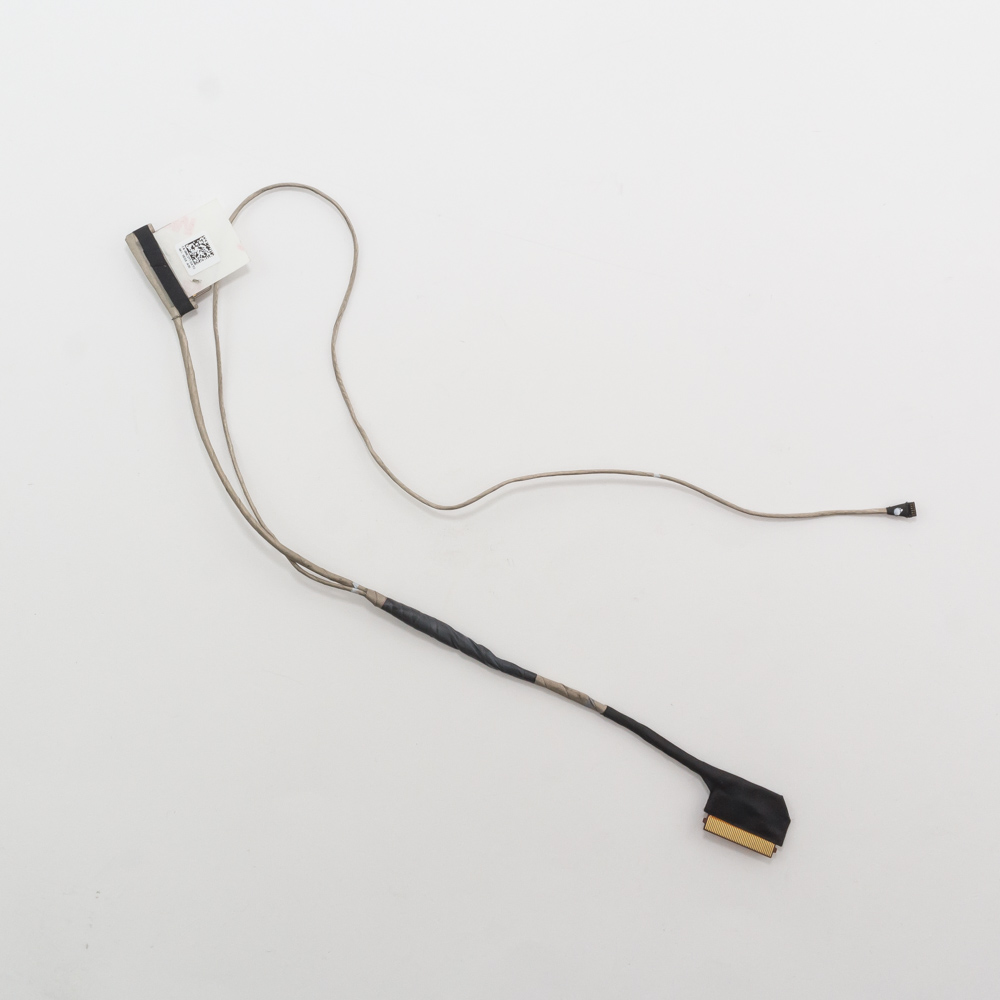

Шлейф матрицы Dell 3558, 5555, 5558 ( 30pin )

Конечно, вот подробное описание шлейфа матрицы для серий ноутбуков Dell Inspiron 3558, 5555, 5558.

Общее описание

Этот шлейф (кабель-переходник, плоский кабель) является критически важным компонентом, обеспечивающим соединение между материнской платой ноутбука и жидкокристаллической матрицей (экраном). Он передает видеосигнал, питание для подсветки матрицы и сигналы управления.

• Тип разъема: 30-пиновый (30-pin), что указывает на количество контактов на разъеме, подключаемом к матрице.
• Конфигурация: Чаще всего это односторонний разъем на стороне матрицы (30 pin eDP) и двусторонний (или другой формы) разъем на стороне материнской платы. Ключевая характеристика — 30 контактов на конце для дисплея.
• Основное назначение: Используется для матриц с разрешением HD (1366x768) и интерфейсом eDP (Embedded DisplayPort).

Технические характеристики

1. Интерфейс передачи данных: eDP (Embedded DisplayPort) версии 1.2 или 1.3 (в зависимости от конкретной конфигурации ноутбука).
2. Количество проводников: 30 отдельных проводников в плоском ламинированном кабеле.
3. Поддерживаемое разрешение матрицы: В основном HD (1366x768 пикселей). Внимание: Для моделей с разрешением Full HD (1920x1080) в этих сериях используется 40-пиновый шлейф. Это важнейшее различие.
4. Длина: Приблизительно 25-35 см (зависит от конкретного расположения разъемов внутри корпуса).
5. Экранирование: Имеет защитное экранирование для минимизации помех видеосигналу.

Парт-номера (P/N — Part Number) Dell

Официальные номера запчастей Dell могут отличаться в зависимости от ревизии материнской платы и конкретной конфигурации (HD/FHD). Наиболее распространенные и подходящие номера:

• 0z9m8g (или 09M8G) — самый распространенный номер для конфигураций с HD-экраном.
• CN-09M8G — альтернативное обозначение.
• 0J7M8G (или J7M8G) — еще один вариант парт-номера.
• X01M8G — также может встречаться.

Важно: При заказе всегда указывайте точную модель ноутбуса (Service Tag или Express Service Code с сайта Dell), чтобы убедиться в совместимости.

Совместимые модели ноутбуков Dell

Шлейф с 30-пиновым разъемом совместим со следующими сериями и моделями в конфигурациях с HD-экраном (1366x768):

Основные серии:

• Dell Inspiron 15 3558
• Dell Inspiron 15 5555 (также известен как Inspiron 15 5555 AMD)
• Dell Inspiron 15 5558

Также может подходить для некоторых моделей из серий (требует уточнения по Service Tag):

• Dell Inspiron 15 3552
• Dell Inspiron 15 5552
• Dell Inspiron 15 5559 (чаще FHD, но есть HD-версии)
• Dell Vostro 15 3558
• Некоторые модели Dell Latitude 15 3550 (чаще используют другой разъем, необходима проверка)

Критически важные заметки перед покупкой

1. HD vs. FHD: Это самое главное. Ноутбуки серий 3558/5555/5558 могли комплектоваться как HD (1366x768), так и Full HD (1920x1080) экранами.

   • HD-матрица использует 30-пиновый шлейф (описан здесь).
   • FHD-матрица использует 40-пиновый шлейф. Они несовместимы.
   • Как определить: Посмотрите на наклейку на задней крышке ноутбука или введите Service Tag на сайте Dell. Либо аккуратно снимите заднюю крышку и визуально посчитайте контакты на старом шлейфе со стороны матрицы.

2. Внешний вид разъема на материнской плате: Хотя разъем на матрице стандартный (30-pin eDP), разъем на материнской плате может иметь разную форму (двусторонний, сдвижной и т.д.). Лучше всего сравнивать новый шлейф со старым или использовать фото.

3. Признаки неисправности шлейфа: Мерцание экрана, горизонтальные/вертикальные полосы, искажение цветов, пропадание изображения при изменении угла наклона крышки, полностью темный экран при работающей подсветке (или ее отсутствие).

Рекомендация: Перед покупкой снимите старый шлейф, сфотографируйте его с двух сторон (разъемы) и сверьте количество контактов и форму разъемов с изображением продавца. Использование Service Tag на официальном сайте Dell для просмотра конфигурации — самый надежный способ.
