Шлейф матрицы HP Pavilion 15-ab

Отличный вопрос! Модель HP Pavilion 15-abxxx — это целое семейство ноутбуков середины 2010-х годов (в основном 2015-2017 гг.), и для точного определения совместимости шлейфа матрицы (дисплея) критически важно знать полное и точное название модели.

Я дам вам общее описание, типовые характеристики и, что самое важное, алгоритм, как найти нужную деталь.

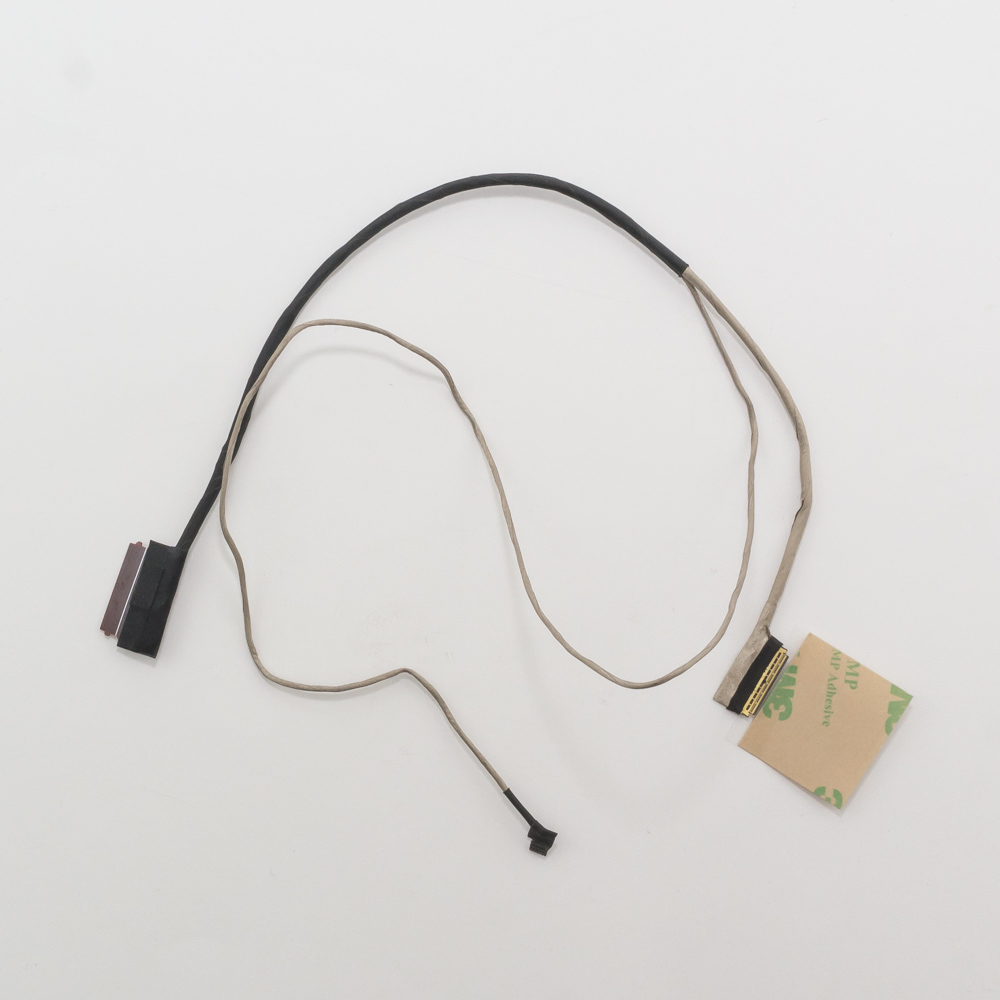

Общее описание шлейфа матрицы для HP Pavilion 15-ab

Шлейф дисплея (Display Cable, LCD Cable, eDP Cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с матрицей (экраном). Он передает видеосигнал, питание и сигналы от веб-камеры и микрофонов (если они интегрированы в верхнюю часть экрана).

Типовые характеристики для семейства 15-ab:

• Тип разъема: eDP (Embedded DisplayPort) — современный стандарт для ноутбуков того периода.
• Количество пинов (контактов): Чаще всего 30 pin или 40 pin. Это ключевой параметр!
• Конфигурация: Верхняя часть шлейфа (со стороны матрицы) обычно имеет два разъема:
  1. Основной широкий разъем для видео и питания матрицы (30/40 pin).
  2. Маленький дополнительный разъем для модуля веб-камеры и микрофонов (обычно 4-6 pin).
• Длина: Специфична для модели, но в целом около 25-35 см.

Как найти ПРАВИЛЬНЫЙ партномер и совместимость (инструкция)

Точный номер зависит от трех факторов: 1) точная модель ноутбука, 2) модель установленной матрицы, 3) конфигурация веб-камеры.

Шаг 1: Узнайте точную модель ноутбука (CRUCIAL!) Найдите наклейку на нижней крышке или под аккумулятором. Нужна модель в формате 15-abxxx (где xxx - цифры и буквы). Примеры: 15-ab001ur, 15-ab015nr, 15-ab200nx, 15-ab516nr и т.д. Также можно использовать серийный номер (S/N) на официальном сайте HP для идентификации.

Шаг 2: Определите партномер шлейфа

1. Идеальный способ: Разберите ноутбук (отключив аккумулятор!) и посмотрите номер прямо на шлейфе. Он будет напечатан на самом кабеле. Это самый надежный метод.
2. По модели ноутбука: Зная точную модель (из Шага 1), найдите на сайтах продавцов запчастей (например, aliexpress, ebay, notebook1.ru) запрос вида: "HP Pavilion 15-ab001ur lcd cable".
3. По номеру детали HP (SPARE Part Number): У HP есть оригинальные номера запчастей. Для вашего семейства это могут быть, например:
   • L08546-001
   • L08547-001
   • L12151-001
   • L30622-001
   • L32058-001
   • L85213-001
   • 924914-001
   • 934914-001 Внимание! Это лишь примеры возможных номеров. Не заказывайте по ним, не проверив совместимость со своей моделью!

Шаг 3: Определите модель матрицы (важно для совместимости) На обратной стороне матрицы (дисплея) есть наклейка с ее точной моделью (например, LG LP156WF6-SPB1, Samsung LTN156HL02-201, AUO B156HTN03.8 и т.д.). Разъем на матрице должен точно соответствовать разъему на шлейфе (30 pin vs 40 pin).

Алгоритм подбора (кратко):

1. Узнай свою модель ноутбука -> 15-abxxx.
2. Разбери и посмотри номер на старом шлейфе (лучший вариант).
3. Или найди в интернете "шлейф дисплея для HP Pavilion [твоя модель]".
4. При заказе у продавца обязательно уточни: полную модель ноутбука, модель матрицы (если знаешь) и количество пинов на старом шлейфе. Пришли фото старого шлейфа.

Совместимые модели (примеры семейства)

Шлейф от модели 15-ab001ur с большой вероятностью не подойдет к 15-ab200nx, даже если они внешне похожи. Совместимость определяется внутри подсемейств на основе одинаковой материнской платы и конструкции.

Условные группы (для примера, не руководство к покупке!):

• Ранние модели (Intel 5th-6th Gen): 15-ab000, 15-ab100 серии.
• Более поздние модели (Intel 6th-7th Gen, AMD): 15-ab200, 15-ab300, 15-ab500 серии.

Итог

Не существует единого шлейфа для всего семейства HP Pavilion 15-ab.

Чтобы получить нужную деталь:

1. Снимите старый шлейф и перепишите номер с него.
2. Или используйте полное название вашей модели ноутбука для поиска.
3. Или используйте модель вашей матрицы и количество пинов (30/40).

Если вы предоставите полную модель вашего ноутбука (15-abxxx), я смогу помочь найти более конкретную информацию и типовые партномера для именно вашей модификации.
