Шлейф матрицы HP 240 G3, 246 G3, 14-R

Отличный вопрос. Шлейф матрицы для ноутбуков HP серий 240 G3, 246 G3 и 14-r — это один из самых распространенных и часто заменяемых компонентов, так как эти модели были очень популярны.

Описание и функция

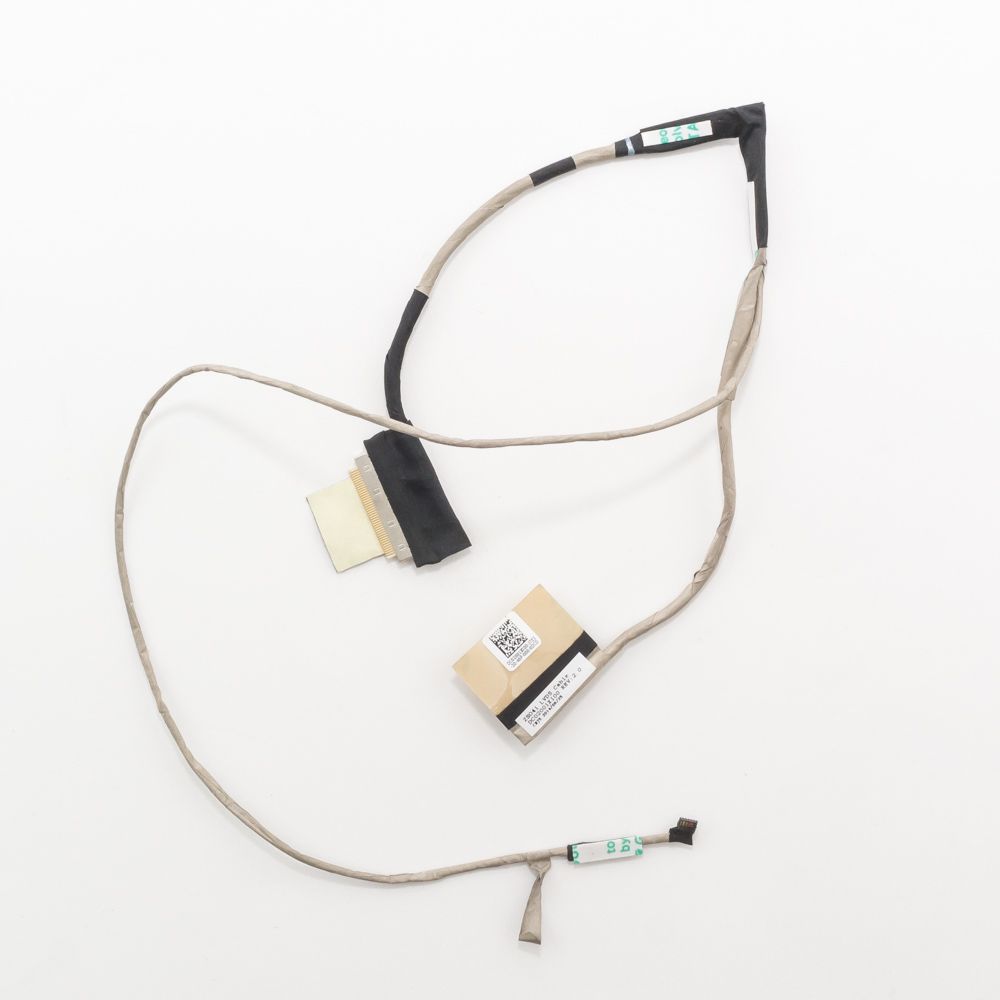

Это гибкий плоский кабель (шлейф), который служит основным связующим звеном между материнской платой ноутбука и жидкокристаллической матрицей (экраном). Он передает:

• Видеосигнал от встроенной видеокарты к матрице.
• Сигналы управления (включение/выключение подсветки, регулировка яркости).
• Питание для матрицы и ее подсветки.

Типичные неисправности: Появление горизонтальных/вертикальных полос на экране, мерцание, искажение цветов, пропадание изображения при движении крышки или полное его отсутствие при работающем ноутбуке (индикаторы горят, слышна загрузка системы).

Технические характеристики

• Тип разъема на стороне материнской платы: 40-контактный разъем типа FPC (Flexible Printed Circuit), с шагом контактов 0.5 мм. Ключевая особенность: разъем НЕ симметричный, имеет ключ-выступ с одной стороны.
• Тип разъема на стороне матрицы: 40-контактный, также FPC, но часто с другой конфигурацией защелок или расположением ключа.
• Длина: Приблизительно 25-30 см, в зависимости от конкретного расположения разъемов внутри корпуса.
• Конфигурация: 40-пиновый (pin) шлейф. Это стандарт для матриц с разрешением HD (1366x768) и разрешением HD+ (1600x900) в этих моделях. Важно: Для матриц Full HD (1920x1080) в этих сериях может использоваться другой шлейф (например, 30-пиновый eDP), но это редкость для базовых конфигураций 240/246 G3.
• Дополнительные элементы: На шлейфе могут быть наклеены экранирующая фольга или кусочки поролона для фиксации и защиты от помех.

Парт-номера (P/N — Part Number) HP

Оригинальные номера запчастей от HP могут различаться в зависимости от конкретной субмодели и региона. Вот основные из них:

• SP# 913196-001 (самый распространенный номер для 240 G3)
• SP# 913196-002
• SP# 919784-001
• P/N L08538-001
• P/N L20259-001
• P/N 919784-855 (часто встречается как аналог)

Важно: Перед покупкой обязательно разберите ноутбук и перепишите номер со старого шлейфа (он напечатан на его поверхности). Это самый надежный способ.

Совместимые модели ноутбуков HP

Шлейф с указанными выше парт-номерами подходит для обширного списка моделей, так как многие ноутбуки HP имеют идентичную или очень схожую конструкцию.

Основные серии:

• HP 240 G3 (все модификации)
• HP 246 G3 (все модификации)
• HP 14-r000 (14-r000, 14-r001, 14-r002 и т.д. — серия 14-r)
• HP 250 G3
• HP 255 G3
• HP Pavilion 14-p000 (например, 14-p011nr, 14-p015cl)
• HP ProBook 445 G2 (частично, требуется проверка)
• HP ProBook 455 G2 (частично, требуется проверка)

Как проверить совместимость:

1. Визуально: Сравните фото разъемов и их расположения.
2. По парт-номеру: Найдите в описании продавца один из номеров, указанных выше.
3. По модели ноутбука: Укажите продавцу полный точный номер своей модели (например, HP 240 G3, Product Number: W0P28EA). Номер продукта (Product Number/PN) находится на наклейке на нижней крышке.

Рекомендации при покупке

1. Покупайте у проверенных продавцов на AliExpress, eBay или в локальных магазинах запчастей.
2. "Шлейф матрицы" также может называться "LCD cable", "Display cable" или "Video Flex cable".
3. При установке будьте очень осторожны — разъемы на материнской плате хрупкие. Защелки открываются очень аккуратно (часто поднимаются вверх), а новый шлейф вставляется до упора и фиксируется защелкой.
4. Убедитесь, что шлейф не перегибается и не натягивается после сборки.

Надеюсь, эта информация поможет вам найти и заменить нужный компонент!
