Шлейф матрицы HP Probook 440 G2

Конечно, вот подробное описание, характеристики и информация о совместимости для шлейфа матрицы ноутбука HP ProBook 440 G2.

Описание

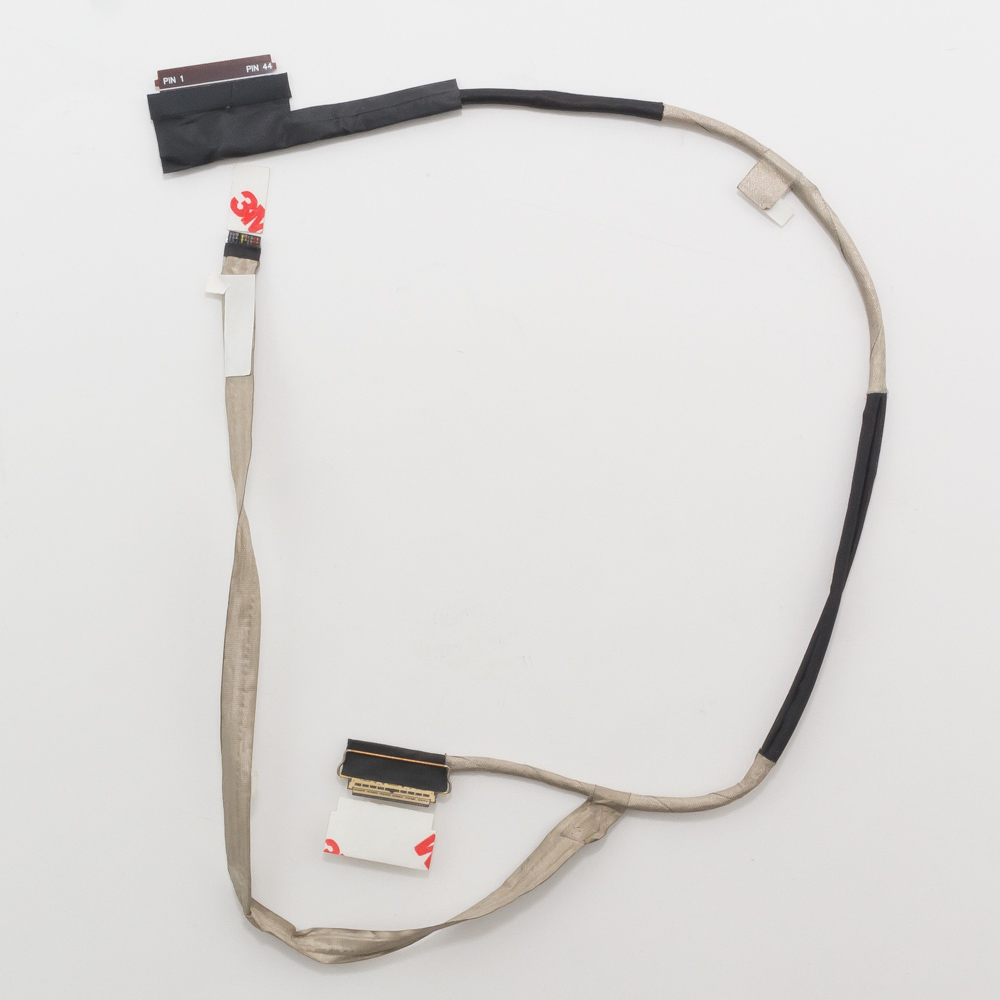

Шлейф матрицы (LCD cable, дисплейный кабель) в ноутбуке HP ProBook 440 G2 — это гибкий плоский кабель, который служит связующим звеном между материнской платой и экраном (матрицей) ноутбука. Он передает видеосигнал, питание на матрицу и сигналы от встроенной веб-камеры и микрофонов (если они подключены через этот шлейф).

Основная функция: Передача данных и питания между системной платой и дисплеем. Типичные признаки неисправности: Искаженное изображение, полосы на экране, мерцание, отсутствие изображения при работающем индикаторе питания, неработающая веб-камера или микрофоны. Проблемы могут проявляться при изменении угла наклона крышки.

Технические характеристики (ключевые особенности)

1. Тип разъема: Имеет разъемы с двух сторон:
   • Со стороны материнской платы: Как правило, это тонкий коннектор, который вставляется в разъем на материнской плате и фиксируется защелками.
   • Со стороны матрицы: Более широкий разъем, подключаемый к контроллеру матрицы (обычно расположен на задней стороне дисплея).
2. Количество проводников (пинов): Вариативно, но для этой модели обычно 40 пинов (для передачи видеосигнала eDP - Embedded DisplayPort). Существуют также варианты на 30 пинов, но они встречаются реже и зависят от конкретной конфигурации матрицы.
3. Интегрированные компоненты: Часто на шлейфе расположен небольшой коннектор для веб-камеры и микрофонов, который подключается к модулю камеры, расположенному в верхней рамке дисплея.
4. Длина и форма: Специфичная для модели ProBook 440 G2, учитывает расположение компонентов внутри крышки и основания.
5. Версия eDP: Скорее всего, eDP 1.2 или аналогичная, что соответствует поколению ноутбука.

Парт-номера (Part Numbers / P/N)

Официальные номера запчастей от HP могут различаться в зависимости от конкретной субмодели и региона. Самые распространенные:

• 722318-001 (наиболее часто встречающийся номер для конфигураций с HD/HD+ матрицей)
• 722317-001
• L08546-001
• SPARE 722318

Важно! Перед покупкой обязательно разберите ноутбук и сверьте номер со старого шлейфа. Также можно использовать серийный номер ноутбука на официальном сайте HP (support.hp.com) в разделе "Поиск запчастей".

Совместимые модели ноутбуков

Шлейф матрицы зачастую унифицирован в рамках одного поколения и размера корпуса. Шлейф от HP ProBook 440 G2 совместим со следующими моделями:

• HP ProBook 430 G2
• HP ProBook 440 G2 (естественно)
• HP ProBook 445 G2 (модель на базе AMD, но конструкция корпуса и размещение часто идентичны)
• HP ProBook 450 G2 (15.6-дюймовая модель, требует проверки! Совместимость не гарантирована, так как длина и форма шлейфа могут отличаться из-за другого размера дисплея. Необходимо сверять парт-номер).

Критически важное замечание по совместимости: Совместимость в первую очередь определяется типом матрицы, установленной в ноутбуке. ProBook 440 G2 мог комплектоваться разными экранами:

• HD (1366x768)
• HD+ (1600x900)
• Full HD (1920x1080) - менее распространен, но возможен.

Шлейфы для этих матриц могут отличаться (например, количеством пинов). Поэтому единственный надежный способ — это визуальное сравнение или точное совпадение парт-номера.

Рекомендации при покупке

1. Снимите старый шлейф и покупайте точно такой же.
2. Ищите по парт-номеру, а не только по названию модели.
3. На Aliexpress, eBay и в магазинах запчастей часто указывается список совместимых моделей — сверяйтесь с ним.
4. Обращайте внимание на качество: шлейф должен быть гибким, без заломов, разъемы — ровными, контакты — чистыми и без окислов.

Удачного ремонта
