Шлейф матрицы Lenovo IdeaPad V460, V460a

Отличный вопрос! Шлейф матрицы — критически важный компонент, и для его точного подбора нужна конкретная информация. Модель Lenovo IdeaPad V460/V460a — это серия, и под одним названием может скрываться несколько разных ноутбуков с разными матрицами, а значит, и разными шлейфами.

Вот подробное описание, технические характеристики и инструкция по точному определению парт-номера.

1. Описание и назначение

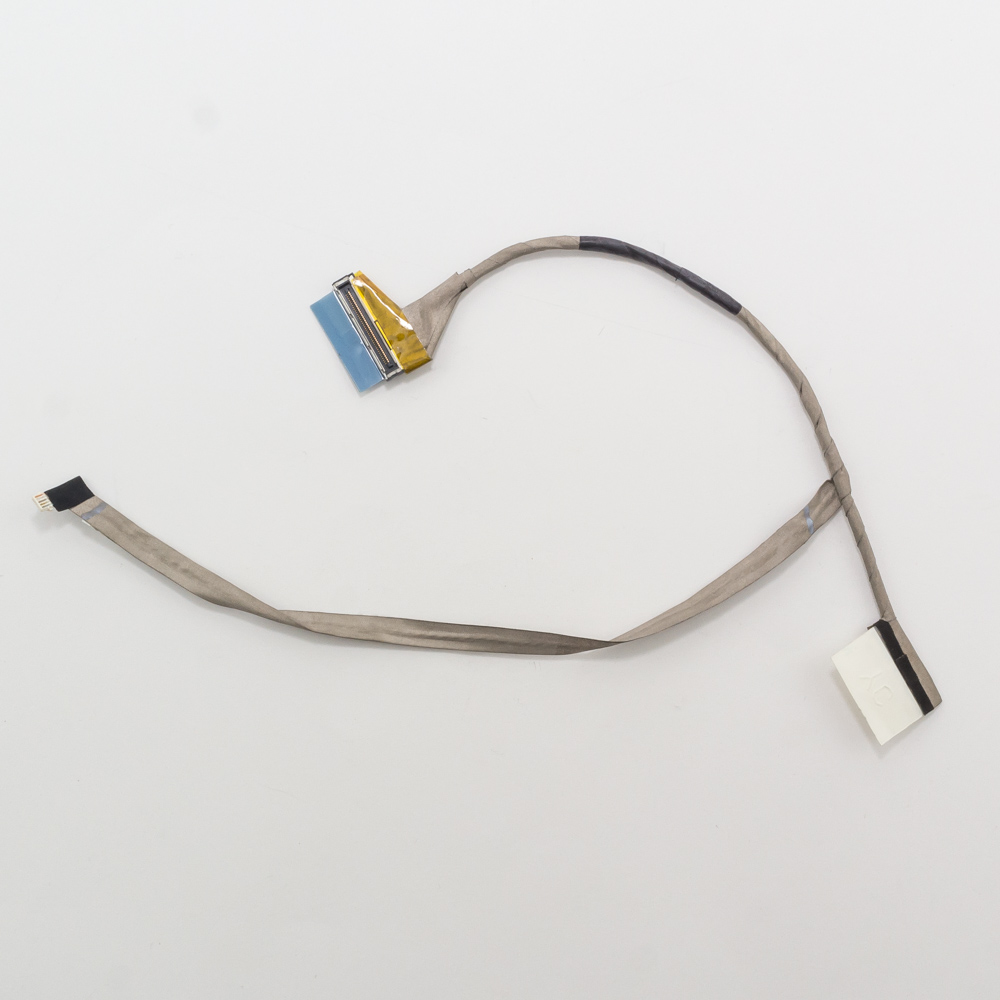

Шлейф матрицы (LCD cable, LCD flex cable, LVDS/eDP cable) — это плоский гибкий кабель, соединяющий материнскую плату ноутбука с экраном (матрицей). Его основные функции:

• Передача видеосигнала от видеокарты (интегрированной или дискретной) к матрице.
• Передача питания на подсветку матрицы (инвертор или непосредственно на LED-ленту).
• Передача данных от встроенной веб-камеры и микрофонов (если они закреплены в верхней рамке экрана).
• Передача сигналов управления (включение/выключение подсветки, регулировка яркости).

Признаки неисправности шлейфа:

• Искаженное изображение: полосы, рябь, артефакты, дрожание картинки.
• Пропадание изображения: экран гаснет при изменении угла наклона крышки или при легком постукивании.
• Полное отсутствие изображения при работающем ноутбуке (видна подсветка или нет).
• Не работает встроенная веб-камера или микрофоны.

2. Общие технические характеристики для серии V460/V460a

• Тип разъема: Чаще всего используется 40-пиновый LVDS-разъем (для матриц с CCFL или LED-подсветкой и разрешением до 1366x768). В некоторых модификациях с разрешением Full HD (1920x1080) может использоваться eDP-разъем (Embedded DisplayPort), но это редкость для этой модели.
• Конфигурация пинов: 40 pin, single channel. Важно: шлейфы для CCFL и LED-подсветки не взаимозаменяемы, так как у них разная распиновка питания подсветки.
• Длина и форма: Шлейф имеет специфическую форму и длину, рассчитанную на расположение разъемов в конкретном корпусе V460. Использование шлейфа от другой модели почти гарантированно приведет к проблемам.

3. Парт-номера (FRU) и совместимые модели

Вот ключевой момент: У Lenovo для каждой детали есть свой FRU-номер (Field Replaceable Unit). Чтобы найти точный FRU шлейфа для вашего ноутбука, нужно знать модель матрицы или модель ноутбука (MTM).

Самый надежный способ определить нужный шлейф:

1. Разобрать ноутбук и посмотреть маркировку на старом шлейфе. Обычно она нанесена прямо на кабеле (например, LA46-..., DC02-..., 45.N...).
2. Определить модель матрицы (LCD). Она указана на задней стороне матрицы (например, LP156WH2-TLQB, B156XW02 V1, LTN156AT02 и т.д.). Зная модель матрицы, можно однозначно понять, какой тип шлейфа (LVDS 40-pin LED/CCFL или eDP) и разъемы нужны.
3. Использовать MTM ноутбука. Найдите на наклейке на дне ноутбука номер MTM (Machine Type Model). Он имеет формат XXXXX - XXX, например, 0886 - 2XU. По этому номеру на сайте Lenovo (в разделе поддержки "Parts Lookup") можно найти список всех оригинальных запчастей для вашей конкретной конфигурации.

Примеры известных FRU-номеров шлейфов, встречавшихся в серии IdeaPad V460/V460a:

• 45N5156 (очень распространенный для V460)
• DC02C00HV10
• LA46-... (серия маркировок)
• 04W0438

Важно: Эти номера приведены для примера. Не покупайте шлейф, ориентируясь только на них, не проверив совместимость с вашим устройством.

4. Совместимые модели ноутбуков

Шлейф матрицы — высокоспецифичная деталь. Он может подходить только к тем моделям в серии V460/V460a, которые имеют идентичную материнскую плату и одинаковую матрицу.

• Прямая совместимость: В первую очередь, другие ноутбуки той же ревизии с идентичным MTM.
• Частичная совместимость: Модели IdeaPad V460, V460a, а также, возможно, некоторые конфигурации IdeaPad V560 или Lenovo B460/B560 (если у них совпадает компоновка и тип матрицы). Но это требует обязательной перепроверки по FRU!
• Несовместимость: Модели других серий (G, Z, Y и т.д.) и более поздние поколения.

Рекомендации по поиску и покупке

1. Снимите старый шлейф и посмотрите маркировку — это самый верный способ.
2. При поиске в интернет-магазинах (AliExpress, eBay и др.) используйте комбинации запросов:
   • Lenovo V460 LCD cable FRU 45N5156
   • Lenovo V460 flex cable for LP156WH2-TLQB
   • Шлейф матрицы Lenovo V460 40 pin LED
3. Внимательно сравнивайте фотографии разъемов (их форму, количество пинов, расположение защелок) со старым шлейфом.
4. Уточняйте у продавца совместимость, предоставив ему фото вашего шлейфа и/или модель матрицы.

Итог: Для Lenovo IdeaPad V460/V460a не существует одного универсального шлейфа матрицы. Ключ к успешной замене — точное определение FRU-номера или модели матрицы вашего конкретного ноутбука.
