Разъем питания для Lenovo G550, G555 с кабелем

Отличный вопрос! Разъем питания для ноутбуков Lenovo серий G550 и G555 — это популярный запрос. Вот подробное описание, технические характеристики и список совместимости.

Описание

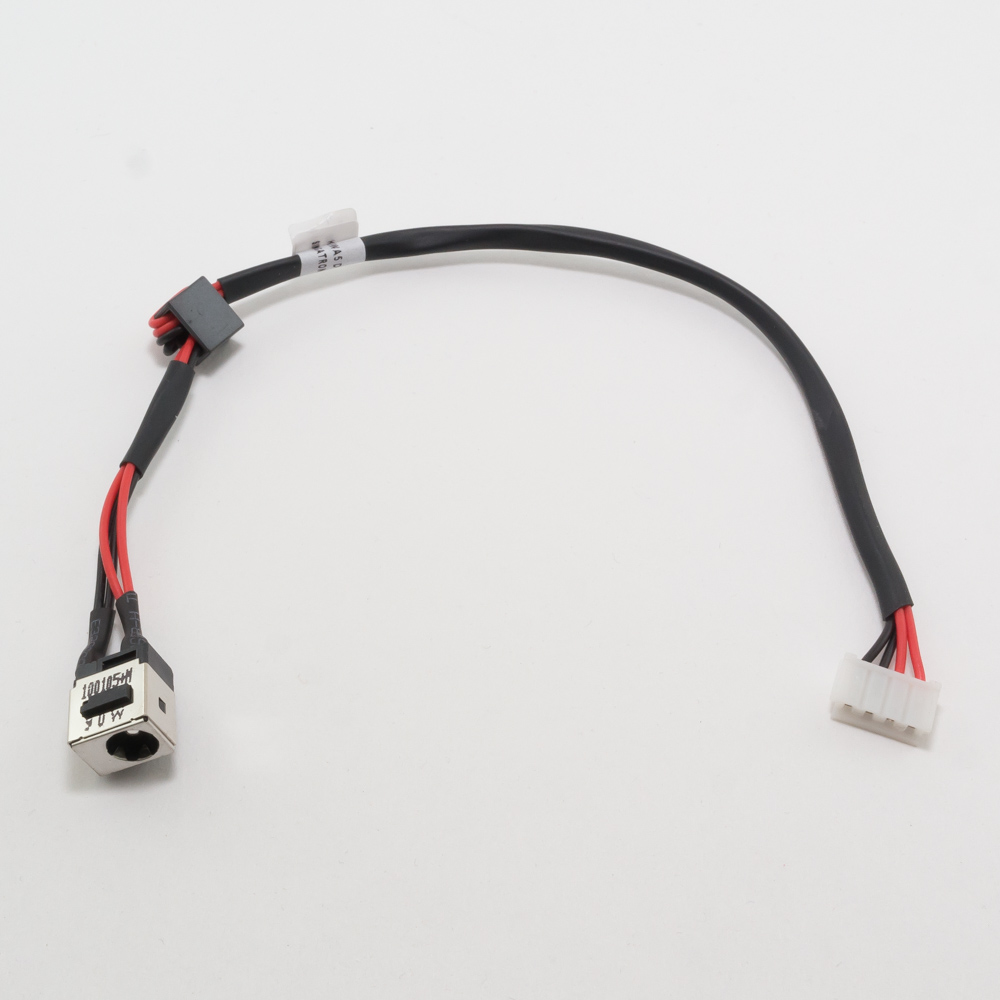

Это разъем питания (гнездо) для материнской платы ноутбука Lenovo. Он служит точкой подключения внешнего блока питания (адаптера) к ноутбуку. Со временем этот разъем может выйти из строя из-за механических повреждений (например, если ноутбук упал или за провод дернули), окисления контактов или плохой пайки на материнской плате, что приводит к нестабильной зарядке или ее полному отсутствию.

Ремонт часто заключается в замене этого разъема вместе с припаянным к нему кабелем (проводом), который идет к материнской плате. Это более надежный способ, чем попытка перепаять только сам разъем.

Технические характеристики

• Тип разъема: DC Power Jack (гнездо).
• Форм-фактор: Круглый, с центральным штырьком-контактом.
• Размер (внешний диаметр): 7.9 мм x 5.5 мм — это самый важный параметр. Именно такой размер у оригинальных адаптеров для Lenovo G550/G555. Часто обозначается как 7.9*5.5мм.
• Полярность: Центральный штырь — «плюс» (+). Это стандарт для большинства ноутбуков Lenovo, Dell, HP.
• Количество контактов на кабеле: Обычно 3 провода. Самый распространенный вариант:
  • Центральный контакт (штырь): +19V / +20V (силовой "+").
  • Внешняя оболочка разъема: Заземление / "минус" (GND).
  • Третий (информационный) контакт: Используется для идентификации оригинального адаптера (сопротивление на этом проводе сообщает ноутбуку мощность блока). Его отсутствие или несоответствие может привести к сообщению "Неопознанный адаптер" и снижению скорости зарядки.
• Длина кабеля: Зависит от производителя ремонтного комплекта, обычно 10-15 см.
• Цвета проводов (могут варьироваться, но часто):
  • Красный: +19V / +20V (центральный штырь).
  • Черный: Земля (GND, внешняя оболочка).
  • Белый/Синий/Желтый: Информационный (ID).

Парт-номера (Part Numbers) и артикулы

Оригинальный разъем как отдельная запчасть от Lenovo поставляется обычно в составе шлейфа или кабеля. Прямого единого парт-номера на "разъем с кабелем" может не существовать, так как это ремонтный комплект от сторонних производителей.

Однако, ключевые номера для поиска:

1. FRU (Field Replaceable Unit) номер для материнской платы (важно для совместимости):

   • LA-5082P — основная материнская плата для моделей G550.
   • LA-5081P — также встречается в этой серии.
   • При поиске разъема часто указывают совместимость с этими платами.

2. Номера для поиска ремонтного комплекта (разъем + кабель) на Aliexpress, eBay и в магазинах запчастей:

   • "DC Jack for Lenovo G550 G555"
   • "Charging Port for Lenovo LA-5082P"
   • "Power Connector Cable for Lenovo G550"
   • Часто продавцы указывают артикулы типа LK-050 или JK-777 — это внутренние коды производителей ремкомплектов.

Совместимые модели ноутбуков Lenovo

Разъем с характеристиками 7.9мм x 5.5мм, центральный плюс и кабелем для плат LA-5082P/LA-5081P подходит для широкого круга моделей, включая, но не ограничиваясь:

• Lenovo G550 (все модификации: G550, G550A и т.д.)
• Lenovo G555 (все модификации)
• Lenovo B550 / B560
• Lenovo B570 / B570e
• Lenovo V550 / V550A
• Lenovo Z565
• Некоторые модели серий Lenovo G500, G505, G510, G570 также могут использовать аналогичный разъем, но требуется проверка по фото и характеристикам (7.9x5.5мм). Модели с разъемом прямоугольной формы (например, Slim Tip) несовместимы.

Важное примечание перед покупкой

1. Сверьте визуально: Перед заказом обязательно извлеките старый разъем (или сделайте четкое фото) и сравните с фото продавца. Обратите внимание на форму пластикового корпуса и расположение контактов для пайки на плате.
2. Проверьте полярность и размер: Убедитесь, что размер (7.9x5.5мм) и полярность (центральный плюс) совпадают с вашим старым адаптером.
3. Качество пайки: Замена требует навыков микро-пайки. Если вы не уверены в своих силах, лучше доверить работу специалисту.

Итог: Для ремонта ноутбуков Lenovo G550/G555 ищем ремонтный комплект "DC jack with cable" (разъем питания с кабелем) для материнской платы LA-5082P или LA-5081P, с параметрами 7.9мм x 5.5мм, центральный плюс (+).
