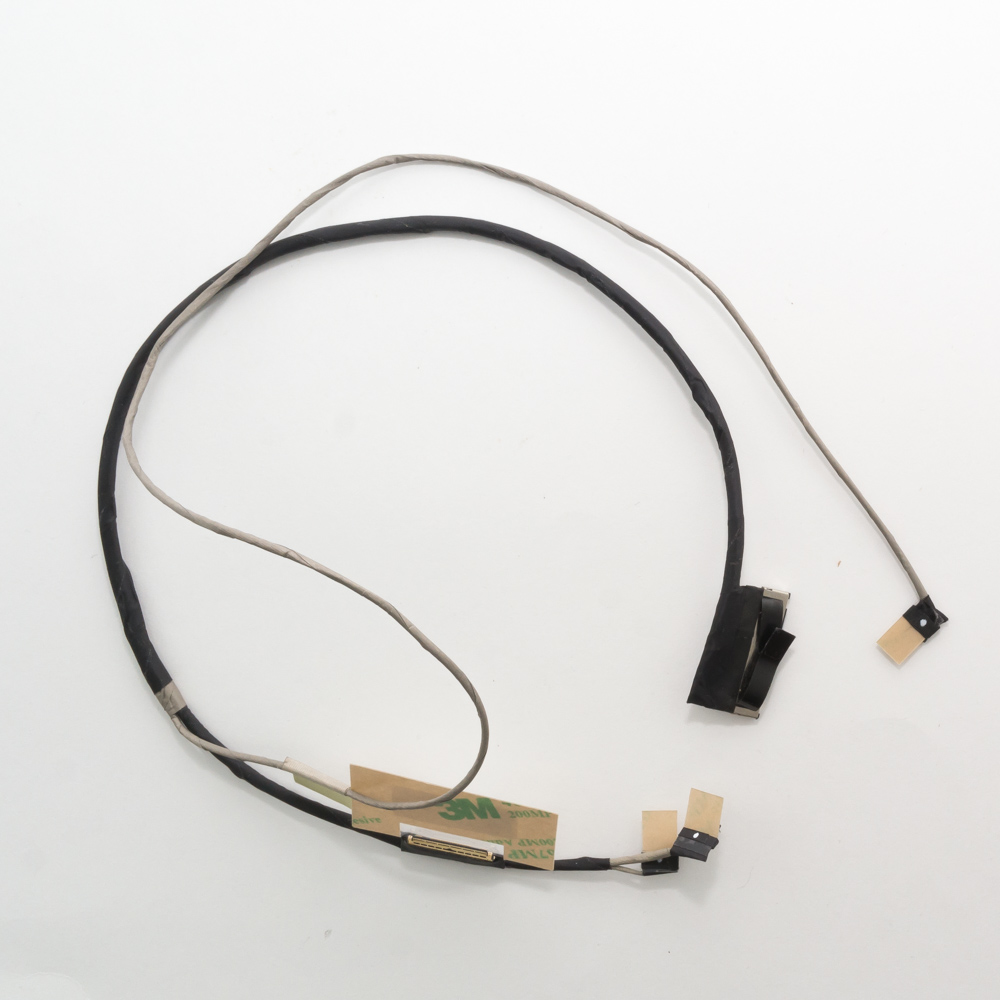

Шлейф матрицы Lenovo Yoga 510-15ISK

Конечно, вот подробное описание, технические характеристики и информация о совместимости для шлейфа матрицы ноутбука Lenovo Yoga 510-15ISK.

Общее описание

Шлейф матрицы (дисплейный кабель, flat cable) — это гибкий соединительный шлейф, который отвечает за передачу видеосигнала от материнской платы к экрану (матрице), а также за передачу данных от камеры и антенн Wi-Fi/Bluetooth (если они интегрированы в шлейф). В модели Yoga 510-15ISK он является критически важным элементом, так как ноутбук трансформер с шарниром на 360°, что создает повышенную нагрузку на кабель при частых перегибах.

Типичные признаки неисправности шлейфа:

• Искажение изображения, артефакты, полосы на экране.
• Пропадание изображения при изменении угла наклона крышки.
• Мигающий или полностью отсутствующий экран (при этом изображение на внешнем мониторе через HDMI есть).
• Не работающая встроенная камера (если ее кабель является частью шлейфа).

Технические характеристики

• Тип разъема: 40-контактный разъем eDP (Embedded DisplayPort) — стандарт для передачи видеосигнала.
• Конфигурация: Чаще всего представляет собой два объединенных шлейфа в одном корпусе:
  1. Основной 40-pin eDP шлейф — для передачи видеосигнала на матрицу.
  2. Дополнительный тонкий шлейф — для подключения веб-камеры (обычно 4-6 pin).
• Длина: Приблизительно 30-35 см (зависит от конкретной модификации).
• Особенности: Имеет специальные клейкие площадки для фиксации в корпусе и защиты от перегибов. Конструкция рассчитана на многократные изгибы.

Парт-номера (FRU/Part Numbers)

Это ключевая информация для поиска. Номера могут отличаться в зависимости от конкретной конфигурации ноутбука (модели матрицы, наличия сенсорного экрана).

Основные и наиболее распространенные парт-номера:

• DC02C00C910 (или DC02C00C910 FRU) — самый частый номер для моделей без сенсорного экрана.
• DC02C00C950 — также для не сенсорных модификаций.
• DC02C00D310 — вариант для некоторых конфигураций.
• SB20F00762 — еще один альтернативный номер.
• Для сенсорных моделей (Touch Screen) номера обычно другие, например, DC02C00D320 или аналоги. Важно: Шлейфы для сенсора и не-сенсора, как правило, не взаимозаменяемы из-за разного расположения и количества контактов.

Где найти точный номер?

1. На самом шлейфе (напечатан на белой или прозрачной части).
2. В спецификации к ноутбуку по его серийному номеру (S/N) на официальном сайте Lenovo (Support -> Parts).
3. На стикере под задней крышкой ноутбука.

Совместимые модели ноутбуков Lenovo

Шлейф подходит не только для Yoga 510-15ISK, но и для других моделей на той же платформе (часто отличающихся только регионом продаж или мелкими деталями).

Основная совместимость (модели, где используется физически такой же шлейф):

• Lenovo Yoga 510-15ISK (весь ряд, но с учетом типа экрана).
• Lenovo Yoga 510-15IKB — очень близкая модель, часто полная совместимость.
• Lenovo Flex 4-1570 (также известный как Flex 4-15 или Flex 4 1570) — это ключевая совместимая модель. Yoga 510 и Flex 4 1570 во многом идентичны по конструкции.
• Lenovo Ideapad Flex 4-1570.
• Lenovo 80UE — это семейство моделей, к которому относится Yoga 510-15ISK.

Важное предупреждение: Перед покупкой необходимо:

1. Определить точный парт-номер своего старого шлейфа.
2. Уточнить у продавца, подходит ли шлейф именно для вашей модели и типа матрицы (сенсорный / не сенсорный). Универсальных шлейфов для этой модели практически не бывает.
3. Сверьте фотографии разъемов и длину.

Рекомендация: При замене шлейфа часто целесообразно проверить состояние разъемов на материнской плате и матрице, а также аккуратно укладывать новый шлейф по точно такому же пути, как был уложен старый, фиксируя его клейкими полосками, чтобы избежать перегибов и защемления.
