Шлейф матрицы Lenovo Yoga 510-14IKB, Flex 4-1580

Отличный запрос. Это очень распространенная и часто выходящая из строя деталь. Вот подробное описание.

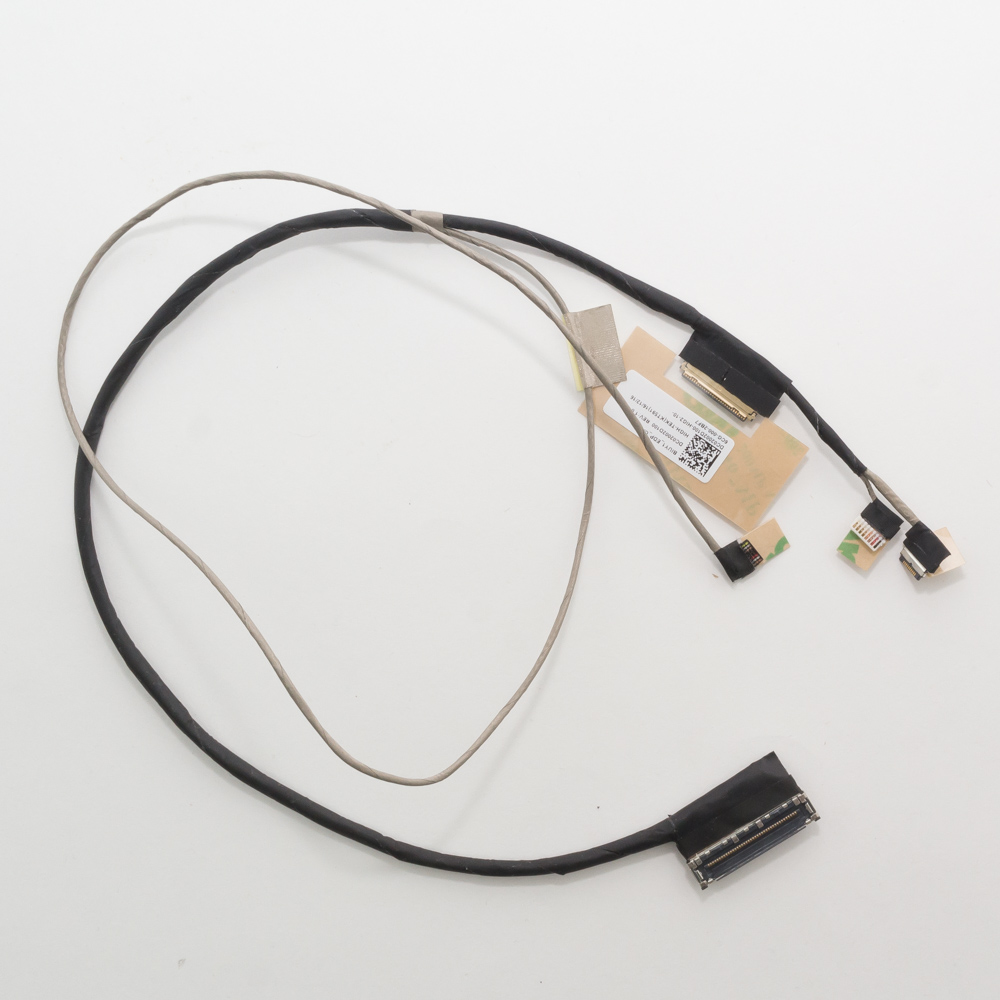

Описание шлейфа матрицы для Lenovo Yoga 510-14IKB / Flex 4-1580

Это гибкий плоский кабель (шлейф), который служит основным связующим звеном между материнской платой ноутбука и его дисплеем (матрицей). Он передает:

1. Видеосигнал от интегрированной или дискретной видеокарты на матрицу.
2. Сигналы управления для подсветки экрана.
3. Питание для самой матрицы и ее подсветки.
4. Сигналы от веб-камеры и микрофонов, расположенных в верхней рамке дисплея, на материнскую плату.

Типичные проблемы, указывающие на неисправность шлейфа:

• Мерцание экрана при изменении угла наклона крышки.
• Искажение изображения (полосы, артефакты, рябь) или его полное пропадание при движении крышки.
• Нестабильная работа подсветки (мигает, гаснет).
• Не работает встроенная веб-камера или микрофоны (при условии, что они включены в драйверах и системе).
• Изображение есть только в одном определенном положении крышки.

Шлейф является расходным материалом из-за постоянного изгиба при открывании и закрывании крышки ноутбука.

Технические характеристики

• Тип разъема на стороне материнской платы: 40-контактный разъем типа eDP (Embedded DisplayPort) с шагом контактов 0.5 мм. Это самый важный параметр. Коннектор часто имеет длину около 2 см (20 мм) и фиксируется прижимной рамкой (flip-lock), а не защелками по бокам.
• Тип разъема на стороне матрицы: 40-контактный eDP, обычно с боковыми защелками.
• Конфигурация пинов: 40 pin eDP 1 lane или 2 lane (чаще 2 lane для разрешения Full HD).
• Длина шлейфа: Приблизительно 30-35 см, в зависимости от конкретной трассировки внутри ноутбука.
• Дополнительные цепи: На шлейфе расположены отдельные тонкие провода или дорожки для подключения веб-камеры (обычно разъем на 4 или 6 пинов) и, иногда, Wi-Fi антенн (разъемы IPX).
• Особенность: Для моделей Yoga (с поворотным сенсорным экраном) шлейф проходит через шарнир и должен быть достаточно гибким. Для Flex 4 (только сенсор, без поворота на 360°) шлейф может иметь схожую, но не всегда идентичную конфигурацию креплений.

Парт номера (Part Numbers) и коды запчастей

Оригинальные/основные парт-номера от Lenovo:

• SB10R00867 - Самый распространенный и часто указываемый номер запчасти для этой модели.
• DC02C00C1A0 - Альтернативный номер компонента.
• 5C10R04892 - Еще один возможный номер.
• Код на самом шлейфе: Часто можно найти маркировку LA-D821P или FRU P/N: SB10R00867.

Важно: Номер SB10R00867 считается ключевым для поиска.

Совместимые модели ноутбуков Lenovo

Шлейф с указанными характеристиками и парт-номерами подходит для целого семейства ноутбуков на одной платформе. Основные совместимые модели:

1. Lenovo Yoga 510-14IKB (тип модели: 80S7, 80S8)

   • Yoga 510-14IKB 80S7000PRA
   • Yoga 510-14IKB 80S7001WRA
   • Yoga 510-14IKB 80S8001KRA
   • И другие субмодели 80S7/80S8.

2. Lenovo Flex 4-1580 (тип модели: 80XA, 80XB)

   • Flex 4-1580 80XA000KRA
   • Flex 4-1580 80XA001KRA
   • Flex 4-1580 80XA002KRA
   • Flex 4 1580 80XB000AUS
   • И другие субмодели 80XA/80XB.

3. Lenovo Flex 4-1470 (тип модели: 80SA, 80SB) - Требует уточнения!

   • Модель 14-дюймовая, очень похожая конструктивно. Высока вероятность совместимости, но из-за возможной разницы в длине или креплениях необходимо сверить визуально или уточнить у продавца.

4. Lenovo Ideapad 510-14IKB (не Yoga/Flex, обычный ноутбук) - Требует уточнения!

   • Может использовать аналогичный шлейф, но часто в не-сенсорных моделях шлейфы имеют другую конфигурацию (без петель для сенсора). Риск несовместимости выше.

Критически важное правило при покупке:

1. Сверьте номер запчасти: Лучший способ — разобрать ноутбук, аккуратно извлечь старый шлейф и найти на нем номер (например, SB10R00867). Заказывайте по этому номеру.
2. Сравните визуально: Если номер не читается, сфотографируйте оба коннектора (особенно нижний, 40-пиновый) и сам шлейф со всеми ответвлениями. Сравните с фото у продавца.
3. Уточняйте у продавца: Всегда указывайте полный точный номер модели вашего ноутбука (например, Lenovo Yoga 510-14IKB Type 80S7). Он обычно находится на наклейке на нижней крышке.

Использование несовместимого шлейфа может привести к отсутствию изображения, повреждению подсветки или материнской платы.
