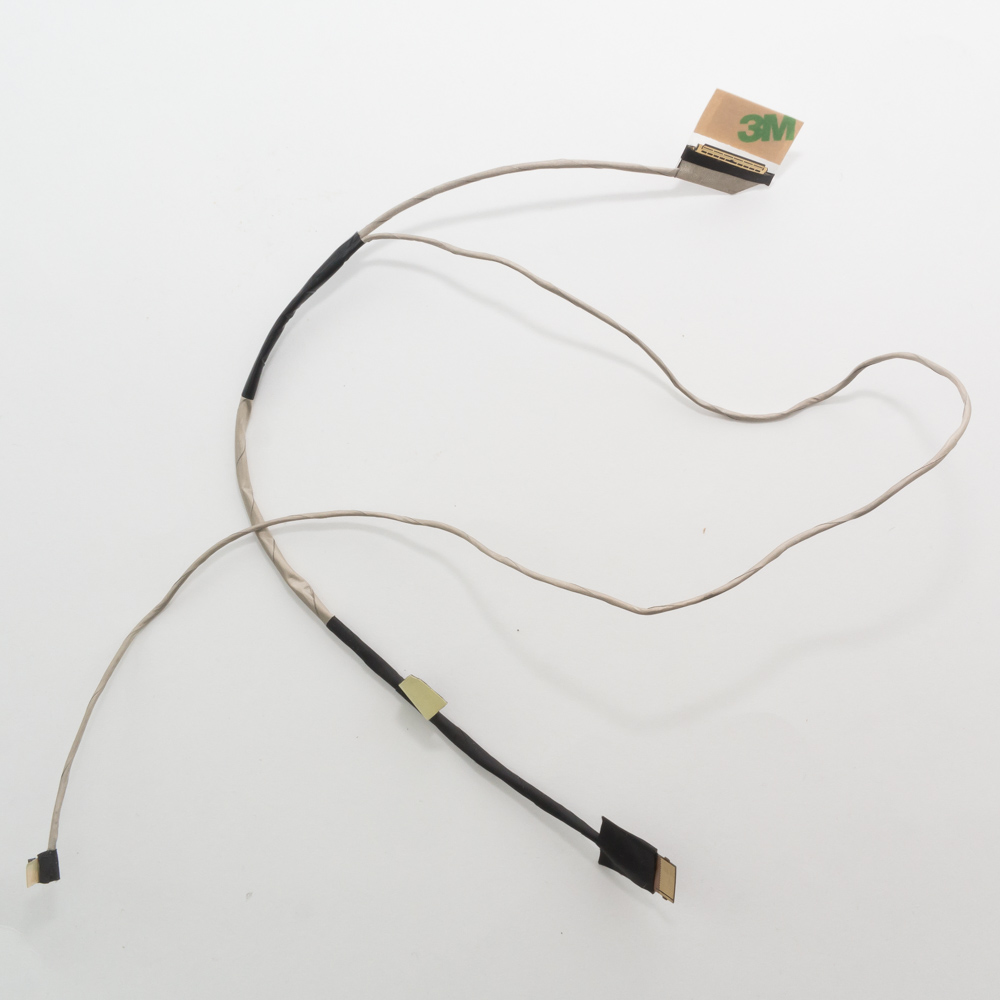

Шлейф матрицы Lenovo 110-15AST, 110-15IBR

Отличный вопрос. Шлейф матрицы — это критически важный компонент, и для его точного подбора необходимо учитывать множество нюансов. Вот подробное описание, характеристики и данные по совместимости.

Важное предупреждение

Информация носит справочный характер. Перед покупкой обязательно:

1. Разберите ноутбук и снимите шлейф, чтобы визуально сверить разъемы и длину.
2. ️ Сравните маркировку на вашем старом шлейфе (например, DC02C00C910 или 5C20S89941).
3. Убедитесь в совпадении модели матрицы (номер на обратной стороне дисплея, например, LP156WF6-SPK1). Это главный критерий.

Описание и технические характеристики шлейфа матрицы

Функция: Соединяет материнскую плату ноутбука с LCD-матрицей (дисплеем). Передает видеосигнал (по протоколу LVDS или eDP), питание (+3.3V) и сигналы управления подсветкой (включение, яркость).

Типичные физические характеристики для серии Lenovo 110-15:

• Тип разъема на стороне материнской платы: 40-контактный (40-pin), pitch (шаг контактов) 0.5 мм. Это самый распространенный вариант, но бывают исключения.
• Тип разъема на стороне матрицы: Зависит от конкретной модели матрицы. Чаще всего это 30-контактный (eDP 1-lane или 2-lane) или 40-контактный (старый LVDS) разъем.
• Длина: Приблизительно 25-35 см.
• Конструкция: Гибкая плоская лента (FFC - Flexible Flat Cable), часто с частичным экранированием фольгой.
• Ключевая особенность: В серии IdeaPad 110-15 использовались как матрицы с разъемом LVDS (40 pin), так и с более новым разъемом eDP (30 pin). Они несовместимы между собой. Поэтому партномер матрицы — ваш главный ориентир.

Партномера (Part Numbers) шлейфов

Производитель Lenovo редко указывает единый партномер для шлейфа в спецификациях. Эти номера известны поставщикам запчастей и нанесены на сам шлейф.

Наиболее распространенные оригинальные/совместимые партномера:

1. 5C20S89941 (или 5C20S89941 REV 1.0) — Самый частый вариант. Подходит для многих конфигураций с матрицами как LVDS, так и eDP. Но проверка по матрице обязательна.
2. DC02C00C910 — Еще один распространенный номер для этой серии.
3. 5C20T26283 / 5C20T26284 — Также встречаются в моделях 110-15.
4. 5C20S89942 — Модификация предыдущего.
5. Универсальные номера поставщиков:
   • LK.110-15.001
   • LK.110-15.V1.0
   • 110-15AST-FPC

Где искать номер на старом шлейфе? Обычно он напечатан белыми или черными чернилами на самой коричневой гибкой ленте, часто ближе к одному из разъемов.

Совместимые модели ноутбуков

Шлейф с партномерами, указанными выше, совместим внутри всей линейки Lenovo IdeaPad 110-15, но с оговоркой на тип матрицы. Сюда входят:

• Lenovo IdeaPad 110-15AST (на процессорах AMD A4/A6/A9, E2)
• Lenovo IdeaPad 110-15IBR (на процессорах Intel Celeron, Pentium, Core i3)
• Lenovo IdeaPad 110-15ACL
• Lenovo IdeaPad 110-15ISK
• Lenovo IdeaPad 110-15IKB

Также часто совместим с очень похожими моделями:

• Lenovo V110-15AST / IBR / ISK
• Lenovo IdeaPad 310-15AST / ISK (требуется проверка по длине и разъемам!)
• Некоторые модели Lenovo IdeaPad 320-15AST (требуется обязательная проверка)

Как точно определить нужный шлейф? Алгоритм действий

1. Определите точную модель матрицы.
   • Разберите корпус ноутбука (отключив батарею).
   • На обратной стороне дисплея найдите наклейку с номером.
   • Примеры: LP156WF6-SPK1, B156HTN03.8, NV156FHM-N42, TL156VDP01-0.
2. По номеру матрицы найдите ее спецификации (через поиск в интернете). Вам нужен параметр "Interface" (Интерфейс):
   • LVDS — потребуется шлейф с 40-пиновым разъемом со стороны матрицы.
   • eDP (Embedded DisplayPort) — потребуется шлейф с 30-пиновым разъемом (чаще всего).
3. Сравните старый шлейф.
   • Посчитайте количество контактов на разъеме, который вставляется в матрицу.
   • Измерьте длину.
   • Зафиксируйте партномер.
4. При заказе у продавца указывайте:
   • Точную модель ноутбука (например, Lenovo IdeaPad 110-15IBR, модель 80TJ).
   • Партномер матрицы (это самый надежный способ).
   • Партномер старого шлейфа (если он читаем).
   • Тип интерфейса (LVDS или eDP) и количество пинов.

Итог: Для моделей Lenovo 110-15AST и 110-15IBR чаще всего подходит шлейф с партномером 5C20S89941 или DC02C00C910, но финальное решение должно быть основано на проверке номера вашей конкретной матрицы.
