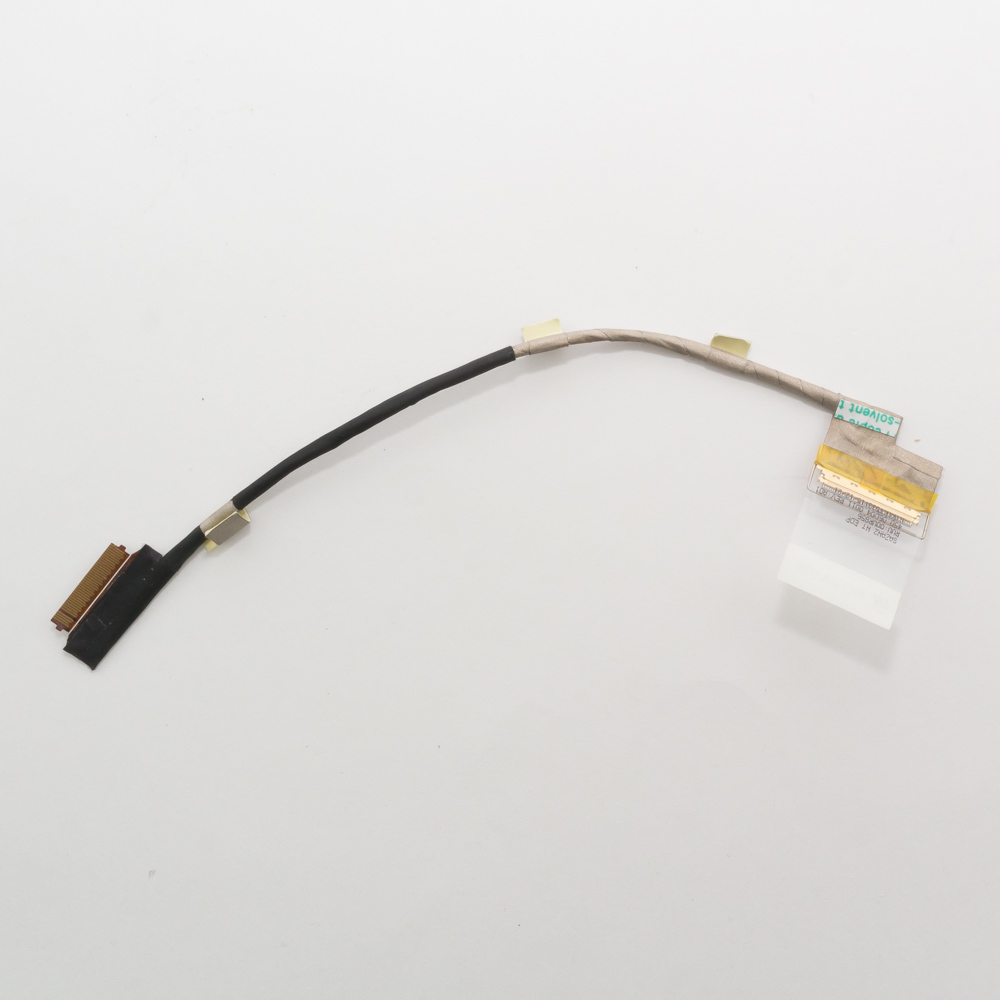

Шлейф матрицы Lenovo P50S, T550, T560

Артикул: 3907059

в наличии: 6шт.

цена: 725

цена актуальна на: 06.07.2023

от 10шт - скидка 5%
от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Варианты оплат Варианты доставки

Описание

Описание Шлейф матрицы Lenovo P50S, T550, T560

Отличный запрос. Шлейф матрицы — критически важный компонент, и для серий P50s, T550, T560 информация часто пересекается, так как эти модели построены на одной платформе и имеют схожую конструкцию.

Общее описание шлейфа матрицы для Lenovo ThinkPad P50s, T550, T560

Назначение: Этот шлейф (flex cable, LCD cable, eDP cable) является соединительным элементом между материнской платой ноутбука и жидкокристаллической матрицей (дисплеем). Он передает:

Видеосигнал (по интерфейсу eDP — Embedded DisplayPort).
Сигналы управления для подсветки матрицы.
Питание на подсветку матрицы.
Сигналы от веб-камеры (и микрофонов, если они в верхней рамке дисплея) к материнской плате.

Конструкция: Представляет собой гибкий плоский кабель (FPC) из полиимидной пленки с нанесенными проводниками. Имеет разъемы на обоих концах: один для подключения к разъему на материнской плате (обычно в нижней части корпуса, рядом с петлями), второй — к разъему на матрице. Часто шлейф интегрирован с проводами веб-камеры и ее разъемом.

Типичные неисправности:

Артефакты на экране (полосы, мерцание, пропадание изображения) при движении крышки.
Потемнение/мигание подсветки.
Не работает встроенная веб-камера.
Полное отсутствие изображения при работающей подсветке.

Причина — перелом или износ проводников в местах постоянного изгиба (у петель дисплея).

Технические характеристики (общие)

Интерфейс передачи видео: eDP (Embedded DisplayPort) 1.2 или 1.3 (в зависимости от конкретной конфигурации матрицы).
Количество контактов: Основной разъем eDP, как правило, 30-pin (или 40-pin для конфигураций с высоким разрешением, но для этих моделей чаще 30). Разъем веб-камеры — обычно 4-6 pin.
Длина: Приблизительно 25-35 см, в зависимости от точного расположения разъема на материнской плате.
Совместимые разрешения матриц: Зависит от конкретной парт-номера шлейфа, но обычно поддерживает все штатные разрешения для этих моделей:
- HD (1366x768)
- HD+ (1600x900)
- FHD (1920x1080) — наиболее распространенное.
- FHD Touch (1920x1080 сенсорный)
- 3K (2880x1620) — для P50s/T560.
Особенность: Для моделей со встроенным IR-датчиком (для Windows Hello) требуется шлейф с дополнительным проводником.

Парт-номера (FRU/PN - Field Replaceable Unit / Part Number)

Внимание! Парт-номер шлейфа зависит от конфигурации дисплея (наличие сенсора, IR-камеры, разрешения) и производителя сборки. Перед заказом необходимо разобрать ноутбук и посмотреть маркировку на старом шлейфе.

Основные и наиболее распространенные парт-номера:

DC02C00C710 / 00HN899 — Очень распространенный шлейф для моделей без IR-камеры, с веб-камерой HD (720p). Подходит для большинства конфигураций FHD без сенсора.
DC02C00C700 / 00HN898 — Шлейф для конфигураций с IR-камерой (Windows Hello). Имеет дополнительный проводник.
DC02C00C720 / 00HN900 — Еще один вариант шлейфа для моделей с веб-камерой (без IR).
00HN897 — Также распространенный номер, аналог 00HN899.
G56589-001 — Парт-номер от производителя Chicony (одного из OEM-поставщиков).

Как определить свой: Самый надежный способ — найти наклейку на самом шлейфе (обычно в средней его части или у разъема) с указанием S/N и P/N или FRU. Например: S/N: R9N06C P/N: DC02C00C710.

Совместимые модели ноутбуков

Шлейфы с указанными парт-номерами полностью взаимозаменяемы между следующими моделями, так как они имеют идентичную конструкцию крышки дисплея и разводку:

Lenovo ThinkPad T550 (все модификации)
Lenovo ThinkPad T560 (все модификации)
Lenovo ThinkPad P50s (все модификации) — является ребрендингом T560 с профессиональной видеокартой.

Важное примечание: Модели T540p, W540, W541 и более ранние серии T4xx — НЕ СОВМЕСТИМЫ. Они используют другую конструкцию.
