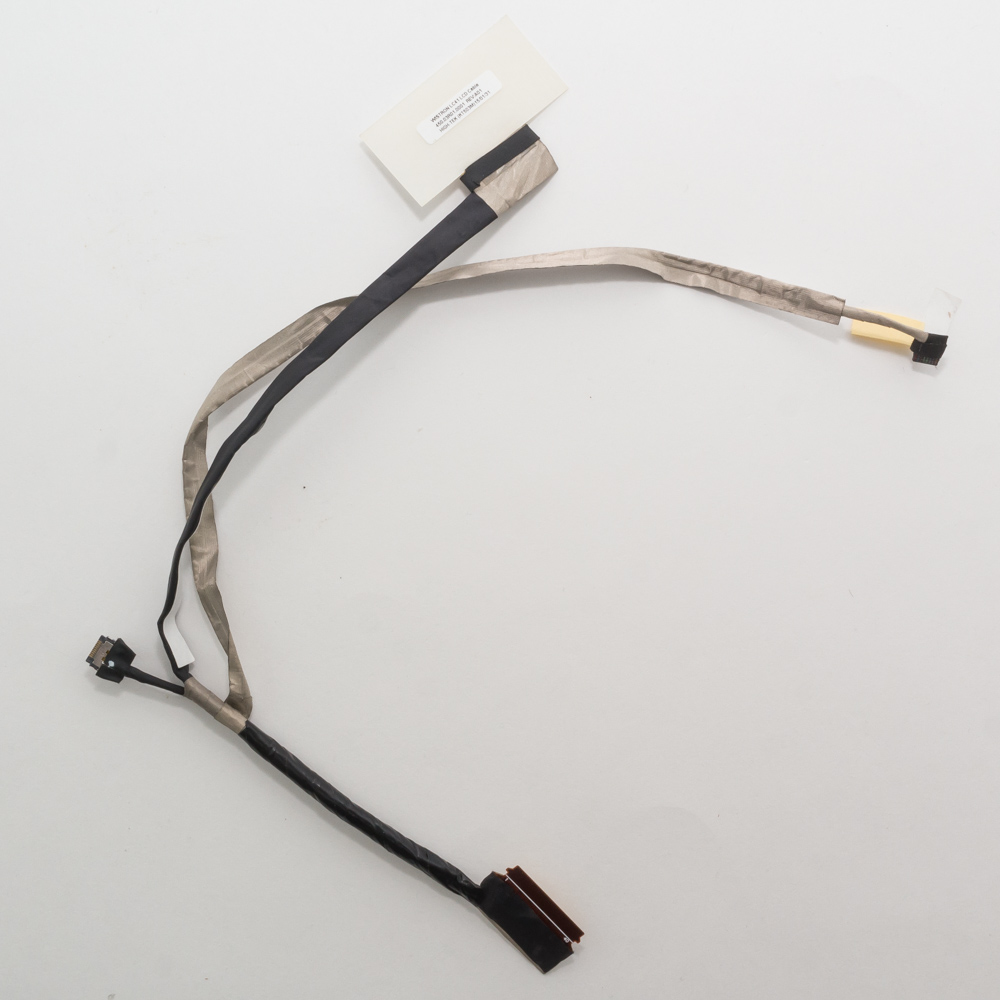

Шлейф матрицы Lenovo IdeaPad Flex 3, Yoga 500, 500S

Артикул: 3907068
в наличии: 3шт.
цена: 624
цена актуальна на: 06.07.2023
  • от 10шт - скидка 5%
  • от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Описание Шлейф матрицы Lenovo IdeaPad Flex 3, Yoga 500, 500S

Конечно, вот подробное описание шлейфа матрицы для серий Lenovo IdeaPad Flex 3, Yoga 500 и 500S, собранное на основе информации из запчастей и ремонтной практики.

Описание и роль шлейфа

Шлейф матрицы (LCD Cable, eDP Cable) — это гибкий плоский кабель, который служит критически важным связующим звеном между материнской платой ноутбука и его экраном (матрицей). Он передает:

  1. Видеосигнал (по интерфейсу eDP — Embedded DisplayPort).
  2. Сигналы управления для подсветки экрана.
  3. Питание на матрицу и подсветку.
  4. Данные от тачскрина (если он есть в комплектации).

В трансформерах (2-в-1), таких как Yoga и Flex, этот шлейф подвергается постоянным механическим нагрузкам из-за вращения и складывания, что делает его одной из наиболее уязвимых деталей. Признаки неисправности: мерцающий экран, полосы на изображении, пропадание подсветки (изображение есть при подсветке фонариком), артефакты или полное отсутствие изображения.


Технические характеристики (типовые)

  • Тип интерфейса: eDP (Embedded DisplayPort) 30-pin или 40-pin, в зависимости от разрешения экрана.
    • 30-pin: Чаще используется для матриц с разрешением HD (1366x768) или HD+ (1600x900).
    • 40-pin: Используется для матриц с разрешением Full HD (1920x1080) и выше, а также для сенсорных экранов.
  • Конфигурация разъемов:
    • Со стороны материнской платы: Как правило, вертикальный или горизонтальный разъем с шагом контактов 0.5 мм.
    • Со стороны матрицы: Разъем, соответствующий конкретной модели матрицы (часто с защелками по бокам).
  • Длина: Вариативна в зависимости от конкретной модели ноутбука, обычно от 20 до 35 см.
  • Особенности: В конструкциях Yoga/Flex шлейф проходит через шарнир (петлю), имеет специальные изгибы и иногда фиксирующие рамки для защиты от перегибов.

Парт-номера (Part Numbers) и совместимость

Внимание! Парт-номер шлейфа сильно зависит от точной модели ноутбука и установленной в нем матрицы. Использование несовместимого шлейфа — частая причина проблем. Перед заказом необходимо знать точный модельный номер ноутбука (например, 80R2, 80X7, 80YC) и, желательно, номер матрицы.

Основные парт-номера для серий:

1. Для Lenovo IdeaPad Flex 3 (14", 15") и Yoga 500 (14", 15")

Эти модели часто используют одинаковые или очень похожие шлейфы.

  • DC02C00C910 / DC02C00C910-2 — Один из самых распространенных номеров.

    • Совместимые модели (примеры):
      • Lenovo IdeaPad Flex 3-1470 (модели: 80R2, 80R3, 80R4, 80R5, 80R6, 80R7)
      • Lenovo IdeaPad Flex 3-1570 (модели: 80R8, 80R9, 80RA, 80SS)
      • Lenovo Yoga 500-14IBD (модели: 80N6, 80N7)
      • Lenovo Yoga 500-15IBD (модели: 80N8, 80N9)
    • Примечание: Обычно это 30-пиновый шлейф для нетouch-матриц HD/HD+.
  • DC02C00D710 / 5C11C04813 — Другой распространенный вариант.

    • Совместимые модели: Часто встречается в тех же сериях (80R2, 80R3, 80N6, 80N8 и др.). Требует проверки по модели ноутбука.

2. Для Lenovo Yoga 500S (13")

В более тонкой модели 500S используются другие шлейфы.

  • DC02C00D310 / 5C10S26813
    • Совместимые модели:
      • Lenovo Yoga 500S-13ISK (модели: 80NX, 80NY)
      • Lenovo Yoga 500S-13IBD (модели: 80NJ, 80NK)
    • Примечание: Часто используется для матриц Full HD (40-пиновый).

3. Другие важные парт-номера

  • DC02C00D910
  • DC02C00D610
  • 5C10S26913
  • 5C11C04713

Как точно определить нужный шлейф:

  1. По номеру модели ноутбука: Найдите наклейку на нижней крышке с надписью Model или MTM (Machine Type Model), например, 80R20006RT. Первые 4 символа (80R2) — ключевые.
  2. По номеру матрицы: Разберите ноутбук и посмотрите маркировку на обратной стороне матрицы (например, LP140WHB-TPD1). Поиск шлейфа по номеру матрицы — самый надежный способ.
  3. По визуальному сравнению: При заказе уточните у продавца фото шлейфа. Сравните форму, длину, тип и расположение разъемов со старым шлейфом.
  4. По парт-номеру на старом шлейфе: На самой детали часто нанесен ее номер (например, DC02C00C910).

Совместимые модели ноутбуков (итоговый список):

  • Lenovo IdeaPad Flex 3-1470 (серии 80R2, 80R3, 80R4, 80R5, 80R6, 80R7)
  • Lenovo IdeaPad Flex 3-1570 (серии 80R8, 80R9, 80RA, 80SS)
  • Lenovo Yoga 500-14IBD (серии 80N6, 80N7)
  • Lenovo Yoga 500-15IBD (серии 80N8, 80N9)
  • Lenovo Yoga 500S-13ISK (серии 80NX, 80NY)
  • Lenovo Yoga 500S-13IBD (серии 80NJ, 80NK)
  • Lenovo Yoga 510-14ISK / 15ISK (некоторые модели могут иметь совместимость, но требуется обязательная проверка!)

Важное предупреждение: Указанные парт-номера являются ориентировочными. Всегда перепроверяйте совместимость по своему конкретному ноутбуку, чтобы избежать ошибок и повторных разборок.
