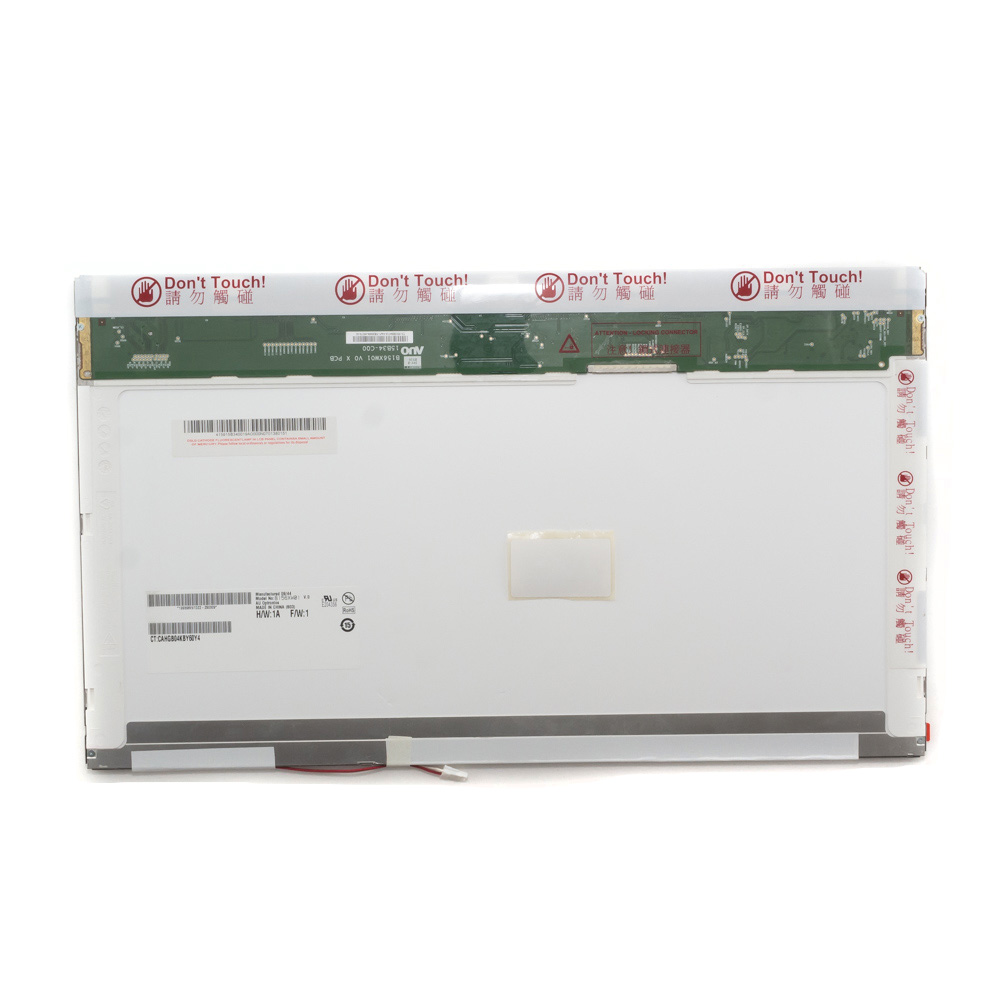

Матрица B156XW01 V.0

Конечно, вот подробное описание матрицы B156XW01 V.0, собранное из данных сервисных мануалов, баз данных запчастей и опыта ремонтников.

Описание

B156XW01 V.0 — это 15.6-дюймовая ЖК-матрица с разрешением HD (1366x768 пикселей), использующая технологию TN (Twisted Nematic). Это одна из самых массовых и распространенных матриц в бюджетных и средних ноутбуках, выпускавшихся примерно с 2008 по 2013 годы.

Ключевые особенности:

• Технология: TN. Обеспечивает быстрое время отклика, но имеет узкие углы обзора (особенно по вертикали) и невысокую цветопередачу по сравнению с IPS.
• Подсветка: CCFL (люминесцентная лампа). Это важнейший идентификатор. Более новые версии этой матрицы (V.4, V.7) используют LED-подсветку. Матрицы с разным типом подсветки не взаимозаменяемы без модификации инвертора/платы питания.
• Поверхность: Обычно матовая (антибликовая), что было стандартом для большинства ноутбуков того времени.
• Назначение: Устанавливалась в огромное количество моделей брендов Acer, HP, Dell, Toshiba, Samsung и др.

Технические характеристики

| Параметр | Характеристика | | :--- | :--- | | Диагональ | 15.6 дюймов | | Разрешение | HD (1366 x 768 пикселей), WXGA | | Соотношение сторон | 16:9 | | Технология панели | TN (Twisted Nematic) | | Тип подсветки | CCFL (холодный катод) | | Количество пинов разъема | 40 пинов (обычно, но бывают вариации расположения шлейфа) | | Расположение разъема | Справа (при виде со стороны экрана) | | Интерфейс | LVDS (1 канал, 8-bit) | | Контрастность | ~ 450:1 (типовая) | | Яркость | ~ 200 кд/м² (типовая) | | Время отклика | ~ 25 мс (типовая) | | Углы обзора | 90°/65°/65°/65° (типовые, CR ≥ 10) | | Габариты (ВхШхГ) | ~ 382.0 x 255.0 x 7.5 мм (толщина — ключевой параметр для CCFL) | | Вес | ~ 550 г |

Парт номера и прямые аналоги

Матрица часто маркируется под разными номерами у производителей. Полные аналоги имеют идентичные электрические и механические параметры.

Основные парт-номера:

• B156XW01 V.0 (AOU / AU Optronics)
• LTN156AT02 (Samsung)
• LTN156AT02-001 (Samsung)
• TL156MDPS (Toshiba Matsushita)
• 00HM994 (код запчасти Lenovo/IBM)
• LP156WH2-TLR2 (LG Philips) Внимание: У LG часто схожие номера, но необходима проверка по параметрам (CCFL!)

Важные аналоги с CCFL подсветкой (проверять по толщине ~7.5 мм):

• N156B6-L02 (Chimei Innolux)
• HSD156PHW1 (HannStar)

Совместимые модели ноутбуков (примеры)

Эта матрица устанавливалась в сотни моделей. Вот некоторые из самых распространенных:

• Acer: Aspire 5536, 5738, 5739, 7551, Extensa 5635; многие серии Aspire 5xxx, 7xxx.
• HP / Compaq: Presario CQ56, CQ57, CQ62; Pavilion dv6, g6, g7; HP 635, 645.
• Dell: Inspiron 15 (N5010, N5030, N5040, N5050), Inspiron 17R; Vostro 1500, 1700.
• Lenovo: G560, G570, B560, B570; IdeaPad Z560, Z570.
• Toshiba: Satellite L500, L600, L650, A500, C600, C650.
• Samsung: R530, R540, R780, Q430.
• MSI: Серии CX, CR.

Критически важные замечания при замене

1. CCFL vs LED: Самая частая ошибка. Модели B156XW01 V.4, V.7 и другие ревизии — это LED-матрицы. Они не совместимы с V.0 без замены инвертора (или всего комплекта: матрица+инвертор+шлейф). У LED-матриц толщина около 3-4 мм.
2. Разъем и расположение: Всегда сверяйте количество пинов (40/30), тип разъема и его расположение (справа/слева) на старой матрице.
3. Кронштейны: Крепежные отверстия и размеры посадочного места стандартны, но металлические кронштейны (ушки) иногда нужно переставлять со старой матрицы на новую.

Рекомендация: Перед покупкой всегда извлекайте неисправную матрицу и сверяйте полную маркировку на ее обратной стороне, а также толщину. Лучший способ — искать замену по точному парт-номеру, указанному на вашей старой матрице.
