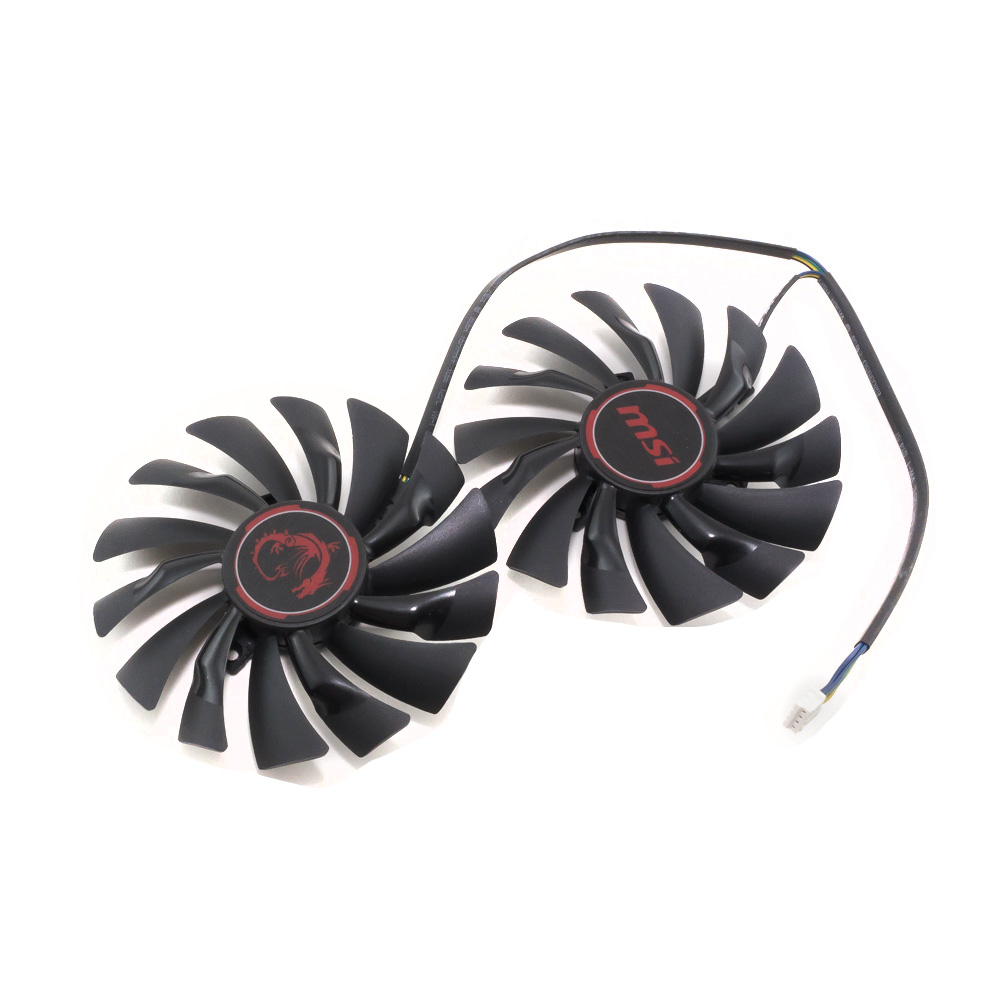

Вентилятор для видеокарты MSI GTX 960 (двойной) 4 pin

Отличный выбор для ремонта или апгрейда! Вот подробное описание, технические характеристики и информация о совместимости для оригинального кулера (системы охлаждения) видеокарты MSI GeForce GTX 960.

Описание

Данный кулер является стандартной системой охлаждения для видеокарт MSI GTX 960 Gaming серии (с характерным красным или черным дизайном). Это не просто вентилятор, а целый радиатор с двумя вентиляторами.

• Конструкция: Состоит из массивного алюминиевого радиатора с никелированным основанием, к которому через тепловые трубки прикреплены две алюминиевые пластины. Сверху установлены два идентичных вентилятора диаметром 100 мм.
• Дизайн: Вентиляторы имеют характерные лопасти в виде "листьев" (оригинальная технология MSI Propeller Blade), что обеспечивает повышенный воздушный поток и сниженный уровень шума. Корпус вентиляторов обычно черный с красной или белой окантовкой.
• Назначение: Полная замена штатной системы охлаждения на точно такую же. Используется при выходе из строя родных вентиляторов (шум, скрежет, остановка), повреждении радиатора или для восстановления оригинального вида карты.
• Подключение: Оба вентилятора подключаются к единому 4-пиновому разъему на печатной плате видеокарты, что позволяет управлять скоростью вращения (PWM-управление).

Технические характеристики

• Тип охлаждения: Активное воздушное, с прямым контактом тепловых трубок (Direct Touch).
• Количество вентиляторов: 2 шт.
• Диаметр вентилятора: 100 мм.
• Разъем вентиляторов: 4-пиновый PWM (общий для обоих).
• Подшипник: Обычно используется подшипник скольжения (Sleeve Bearing) или гидродинамический (FDB), в зависимости от ревизии.
• Управление: ШИМ (PWM) с автоматической регулировкой скорости от ~800 до ~2800 об/мин (зависит от модели карты и BIOS).
• Тепловые трубки: Как правило, 2 или 3 медные тепловые трубки диаметром 6-8 мм.
• Радиатор: Алюминиевые пластины, плотно нанизанные на тепловые трубки.
• Габариты (примерные): Занимает 2.5 слота в корпусе. Точные размеры зависят от конкретной модели.

Парт-номера (Part Numbers)

Важно: У MSI редко есть единый парт-номер для всего кулера в сборе. Чаще используются номера на самих вентиляторах и обозначения на радиаторе. Основные идентификаторы:

1. Номер на вентиляторе (самый важный):

   • K1022512H (или очень похожие вариации, начинающиеся на 1022). Это классический 100-мм вентилятор MSI с разъемом на 4 провода.
   • Также может встречаться: M92T12MS1H9-P или M92T12MS1H9-1P.

2. Номер на радиаторе/пластине:

   • На металлической пластине часто штампуется номер типа TX-048V или TX-049V.
   • Модель кулера может обозначаться как MS-V316.

3. Номер для поиска в магазинах:

   • При поиске на AliExpress или eBay используют запросы, включающие эти номера: "MSI GTX 960 fan K1022512H", "MSI TX-049V cooler", "MSI GTX 960 heatsink with fans".
   • Иногда продается как "Cooler for MSI GTX 960 Gaming 2G/4G".

Совместимые модели видеокарт

Данный кулер совместим только с определенными печатными платами (PCB) от MSI, так как отверстия для крепления и расположение элементов должны идеально совпадать.

Точная совместимость (основные модели):

• MSI GeForce GTX 960 GAMING 2G (N960-2GD5T OC / N960-2GD5T OC V1)
• MSI GeForce GTX 960 GAMING 4G (N960-4GD5T OC / N960-4GD5T OC V1)
• MSI GeForce GTX 960 GAMING 100ME (подарочное издание)
• С большой вероятностью: MSI GTX 960 ARMOR 2X (если у нее аналогичный дизайн кулера с двумя 100-мм вентиляторами).

Важное примечание по совместимости:

• НЕ подходит для моделей MSI GTX 960 с одним вентилятором (например, GTX 960 OC) или с турбинной системой охлаждения (Reference Design).
• НЕ подходит для видеокарт других производителей (ASUS, Gigabyte, Palit, Zotac и т.д.), даже если это GTX 960.
• НЕ подходит для других моделей MSI (GTX 970, GTX 1050 Ti и пр.) без предварительной проверки схемы крепления.

Перед покупкой обязательно:

1. Снимите старый кулер со своей видеокарты.
2. Сравните форму радиатора, расположение винтов, положение отверстий для крепления и конденсаторов вокруг процессора (GPU).
3. Сверьте номер на старом вентиляторе (K1022512H) — это лучший гарант совместимости.

Удачного ремонта!
