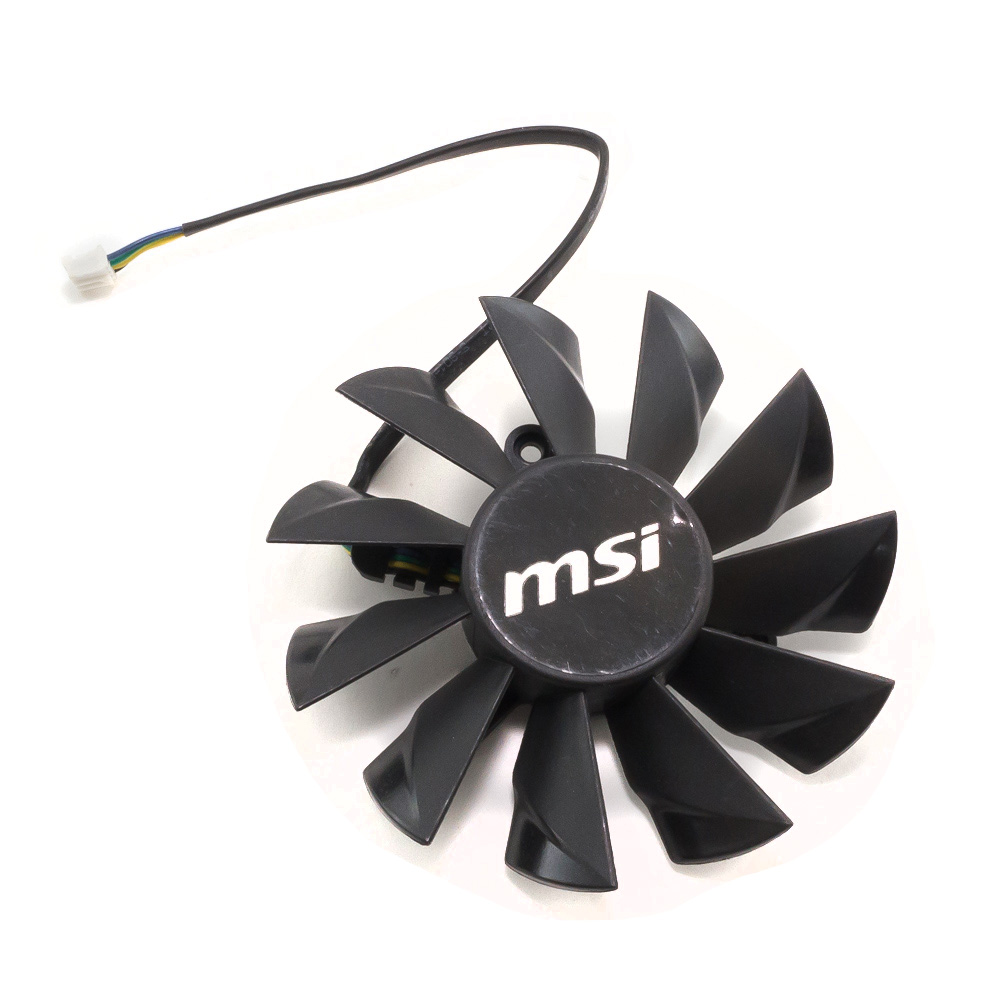

Вентилятор для видеокарты MSI N560, 570, 580GTX, HD6870

Отличный запрос! Это классический кулер для видеокарт среднего и высокого класса конца 2000-х - начала 2010-х годов. Вот подробное описание, характеристики и совместимость.

Описание

Вентилятор MSI Twin Frozr II (или Twin Frozr II/PE) — это система охлаждения, устанавливаемая заводом-изготовителем MSI на свои видеокарты серий N560GTX, N570GTX, N580GTX, а также на R6870.

Это была одна из самых популярных и эффективных систем охлаждения своего времени, которая пришла на смену первой версии Twin Frozr. Её ключевые особенности:

• Тихое охлаждение: Два 80-мм вентилятора с пропеллерообразными лопастями (технология Propeller Blade) создавали мощный направленный воздушный поток при относительно низких оборотах и шуме.
• Массивный радиатор: Тепло отводилось через 5 массивных никелированных медных теплотрубок (5x8 мм), которые были припаяны к медному основанию, что обеспечивало отличный контакт с GPU. Трубки проходили через плотный пакет алюминиевых пластин.
• Дизайн и долговечность: Вентиляторы использовали шарикоподшипники (Ball Bearing), которые были долговечнее гидродинамических подшипников того времени. Кулер имел характерный агрессивный дизайн с серебристым покрытием.

Технические характеристики

• Тип кулера: Сustom-кулер с прямым контактом теплотрубок (Direct Touch Heat-Pipes).
• Количество вентиляторов: 2 шт.
• Диаметр вентиляторов: 80 мм.
• Тип подшипника: Шарикоподшипник (Ball Bearing).
• Конструкция лопастей: Propeller Blade Technology (для увеличения статического давления).
• Количество теплотрубок: 5 штук.
• Диаметр теплотрубок: 8 мм.
• Материал основания: Медь (с никелированным покрытием).
• Материал радиатора: Алюминиевые пластины, медные теплотрубки.
• Покрытие: Никелирование для защиты от окисления.
• Разъем питания вентиляторов: Стандартный 4-контактный (обычно 2 штуки, по одному на каждый вентилятор, подключались к плате видеокарты).

Парт-номера (Part Numbers) и коды

Эти номера критически важны для поиска замены. Кулер продавался как сервисная запчасть от MSI.

• Основной парт-номер: 802-1221-040
• Альтернативный/внутренний номер: 8021221040
• Код на стикере кулера: Часто можно встретить FROZR ENGINE 5X8MM или Twin Frozr II.
• Код на шильдике (если кулер в сборе с пластиной): 9C137-002-001 (это может быть номер узла в сборе).
• Также встречается: FROZR2PE (указание на версию Power Edition).

Важно: При заказе ищите по основному номеру 802-1221-040. Также можно искать запросы "MSI Twin Frozr II кулер" или "Cooler for MSI N580GTX".

Совместимые модели видеокарт (оригинальная установка)

Кулер был разработан для следующих конкретных моделей MSI:

Для видеокарт NVIDIA:

• MSI N560GTX-Ti Twin Frozr II (N560GTX-Ti Hawk, Twin Frozr II/OC)
• MSI N570GTX Twin Frozr III (Осторожно! У Twin Frozr III уже немного другая конструкция, но этот кулер часто подходит)
• MSI N580GTX Twin Frozr II (N580GTX Twin Frozr II/OC, N580GTX Lightning Xtreme Edition - здесь важно проверить, так как у Lightning может быть другая компоновка)

Для видеокарт AMD (ATI):

• MSI R6870 Twin Frozr II (R6870 Hawk)

Важные замечания по совместимости и замене

1. Крепление: Кулер использует крепление через заднюю пластину и винты, проходящие через плату. Расстояние между отверстиями (58 мм x 58 мм) стандартно для видеокарт на базе GPU GF114 (GTX 560 Ti), GF110 (GTX 570/580) и Barts (HD 6870). Это самый важный параметр.
2. Совместимость с другими видеокартами: Теоретически, этот кулер можно установить на ЛЮБУЮ видеокарту с совпадающим расстоянием между отверстиями крепления (58x58 мм) и примерным расположением элементов на плате (память, VRM). Это могут быть референсные (стандартные) модели GTX 460, GTX 560 (без Ti), GTX 560 Ti, GTX 570, GTX 580, HD 6850, HD 6870, HD 6950, HD 6970 от других производителей. Однако для этого обязательно потребуется:
   • Доработка радиаторов VRM/памяти: На оригинальных картах MSI использовались специальные радиаторы, идущие в комплекте с кулером. Для карт других производителей нужно либо использовать оригинальные радиаторы, либо купить отдельные и приклеить термопрокладками.
   • Проверка высоты компонентов: Необходимо убедиться, что массивный кулер не упирается в элементы на плате (дроссели, конденсаторы).
3. Состояние: Поскольку это запчасть для карт 2010-2012 годов, новые кулеры встречаются редко и в основном продаются б/у. Перед покупкой б/у проверяйте состояние подшипников вентиляторов (шум, вибрация) и целостность теплотрубок.

Итог: Вентилятор MSI Twin Frozr II (802-1221-040) — это качественное и мощное решение для охлаждения старых, но ещё способных видеокарт высокого класса. Он отлично подходит для ремонта или апгрейда охлаждения указанных моделей MSI, а при наличии навыков — и для некоторых других карт с аналогичным посадочным местом.
