Разъем питания для Lenovo IdeaPad 100-14IBD, 100-15IBD

Отличный запрос. Вот подробное описание разъема питания для ноутбуков Lenovo IdeaPad 100-14IBD и 100-15IBD.

Общее описание

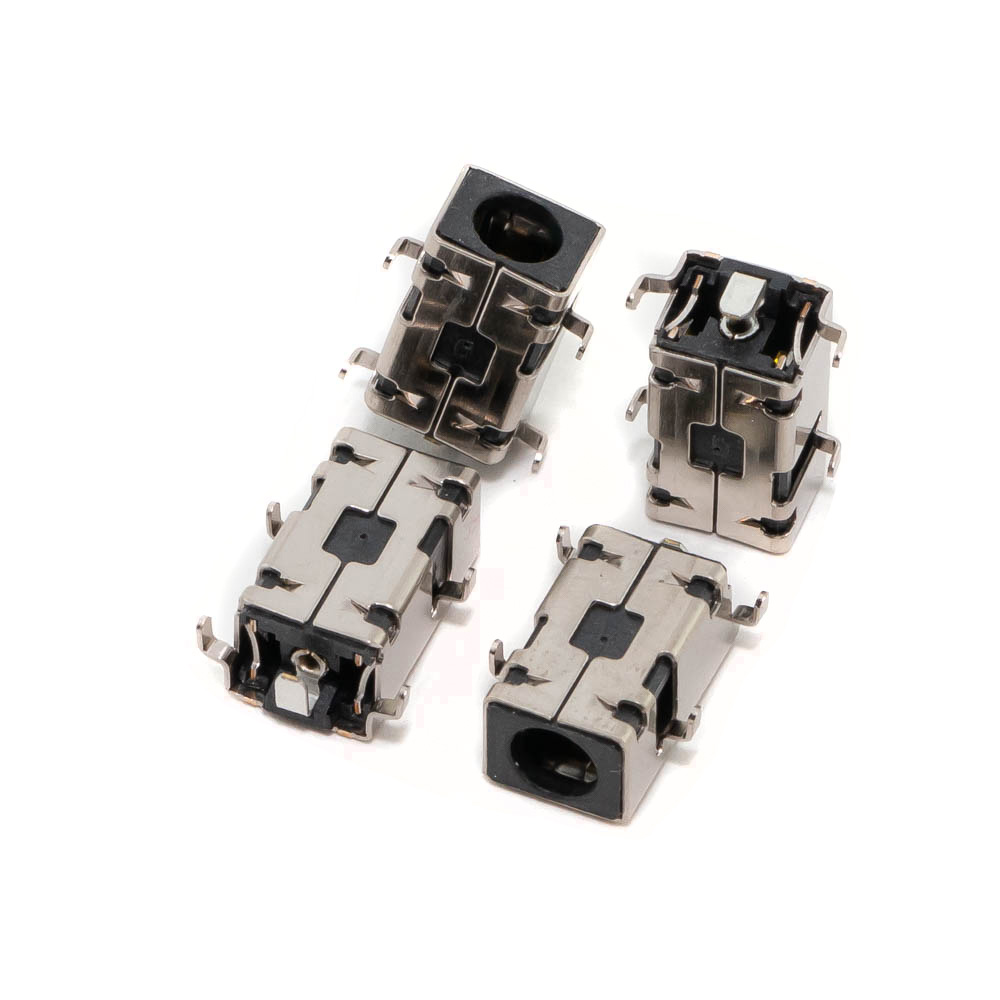

Разъем питания (гнездо, DC-in jack, power jack) для моделей IdeaPad 100-14IBD и 100-15IBD — это стандартный прямоугольный штекер, который устанавливается на материнскую плату ноутбука. Он предназначен для подключения внешнего блока питания (адаптера) и передачи постоянного тока к системе зарядки аккумулятора и питания компонентов ноутбука.

Основная проблема этого разъема — механическая уязвимость. Из-за частого подключения/отключения кабеля или неаккуратного обращения он может расшатываться, отрываться от материнской платы, что приводит к проблемам с зарядкой и питанием (ноутбук работает только от батареи, не заряжается, заряжается только при определенном положении штекера).

Технические характеристики

1. Тип разъема: Прямоугольный DC-штекер (Barrel Jack).
2. Размеры (внешние): Приблизительно 7.4 мм x 5.0 мм. Это наиболее распространенный стандарт для Lenovo того периода.
3. Полярность: Центральный контакт (пин) — положительный (+), внешний обод — отрицательный (-).
4. Напряжение и ток: Разъем рассчитан на стандартные параметры оригинального адаптера: 20V DC, 2.25A или 3.25A (в зависимости от конфигурации ноутбука). Максимальная входная мощность — обычно 65W.
5. Количество контактов: Как правило, 3 пина:
   • Pin 1 (центральный): +20V (основное питание, VIN).
   • Pin 2 (внешний корпус): Ground (земля, GND).
   • Pin 3 (сигнальный): Используется для идентификации адаптера (связь с чистом заряда через резистор). Его наличие критически важно для корректной работы зарядки.
6. Тип пайки: Поверхностный монтаж (SMD). Контакты припаяны непосредственно к контактным площадкам на материнской плате. Часто имеет дополнительные усиливающие "ушки" для крепления.

Парт-номера (Part Numbers) и артикулы

Официально Lenovo редко продает этот разъем отдельно, чаще предлагая замену всей материнской платы. Однако на рынке запчастей он широко доступен под следующими номерами:

• DCJACK-099 (самый распространенный артикул у поставщиков)
• GX12K0507 (техническое обозначение типа разъема)
• 14IBD DC-IN / 15IBD DC-IN (описательные артикулы)
• По номеру на материнской плате: NM-A361, NM-A362, LA-C281P, LA-C292P (разъем совместим с платами этой ревизии).

Важно: При заказе уточняйте у продавца совместимость именно с вашей моделью ноутбука, предоставив полный номер модели (например, 80MJ) или номер материнской платы.

Совместимые модели ноутбуков Lenovo

Разъем является стандартным для целого семейства бюджетных IdeaPad 100/300 серии 2015-2017 годов выпуска.

Полная совместимость (идентичный разъем):

• Lenovo IdeaPad 100-14IBD (все модификации: 80MJ, 80MH, 80QQ и др.)
• Lenovo IdeaPad 100-15IBD (все модификации: 80MJ, 80QQ и др.)
• Lenovo IdeaPad 100-14IBY
• Lenovo IdeaPad 100-15IBY
• Lenovo IdeaPad 300-14IBR
• Lenovo IdeaPad 300-15IBR
• Lenovo IdeaPad 305-14IBD
• Lenovo IdeaPad 305-15IBD

Высокая вероятность совместимости (разъем аналогичного типа и распиновки):

• Lenovo IdeaPad 100S-14IBR
• Lenovo IdeaPad 100-14IBY
• Некоторые модели линейки Lenovo V110-14ISK/15ISK
• Некоторые модели линейки Lenovo B50-10, B50-30, B50-70

Важное примечание: Перед покупкой обязательно визуально сверьте старый разъем с фотографиями нового, обратите внимание на расположение контактов и форму корпуса. Лучший способ — разобрать ноутбук, выпаять старый разъем и использовать его как образец.

Рекомендации по замене

Замена разъема требует навыков пайки, особенно работы с SMD-компонентами. Если вы не уверены в своих силах, лучше обратиться в сервисный центр. При самостоятельной замене используйте паяльник с тонким жалом, флюс и обязательно проверьте целостность контактных дорожек на материнской плате после выпаивания старого разъема.
