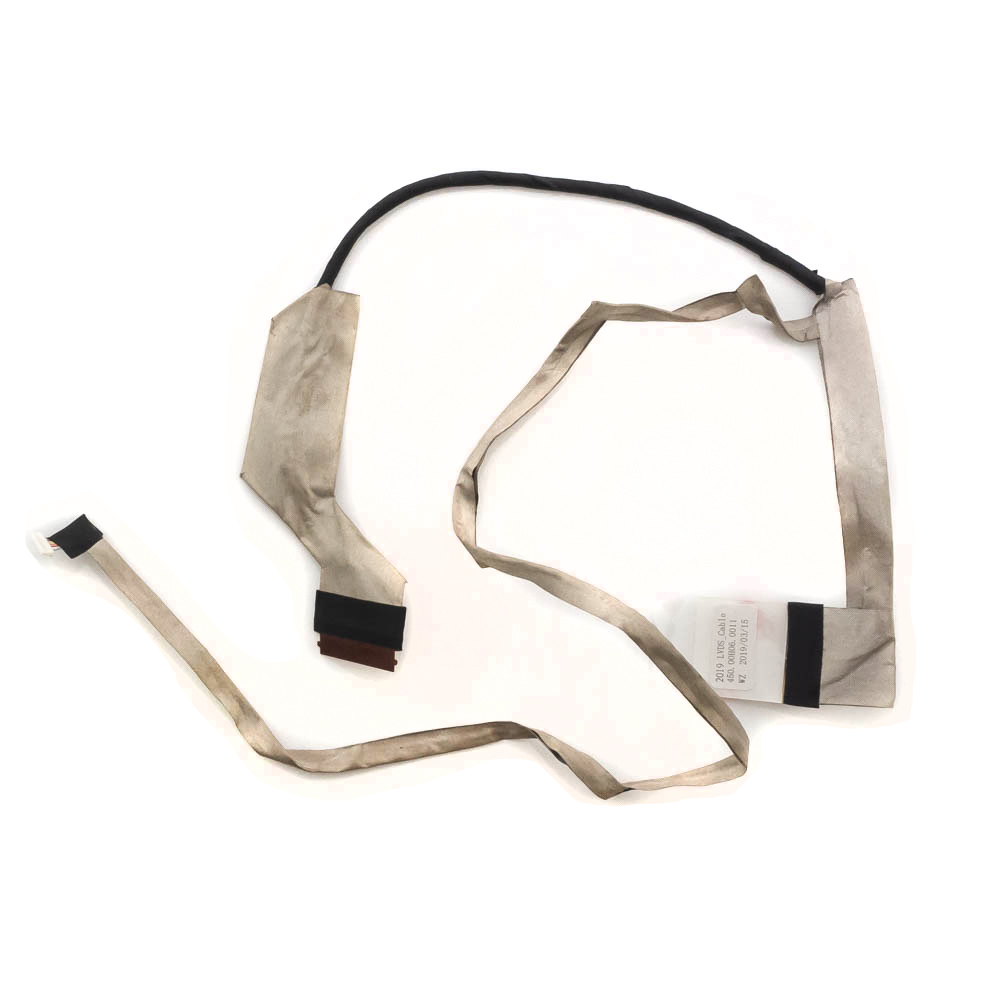

Шлейф матрицы Dell Inspiron 15 3000, 3541, 3542

Конечно, вот подробное описание шлейфа матрицы для ноутбуков Dell Inspiron 15 3000 серий 3541 и 3542, а также совместимые модели и парт-номера.

Описание и роль шлейфа матрицы

Шлейф матрицы (LCD cable, display cable, eDP cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с экраном (матрицей). Он передает:

• Видеосигнал от видеокарты (интегрированной или дискретной) к дисплею.
• Сигналы управления для включения/выключения подсветки матрицы.
• Питание для работы подсветки экрана (через инвертор или напрямую, если матрица с LED-подсветкой).

Признаки неисправности шлейфа: искажение изображения, полосы на экране, мерцание, пропадание картинки при изменении угла наклона крышки, отсутствие изображения при работающем ноутбуке (видна подсветка или индикаторы).

Технические характеристики (общие для данного семейства)

• Тип разъема: eDP (Embedded DisplayPort) — современный стандарт для передачи видеосигнала.
• Количество пинов (контактов): Чаще всего 30 pin или 40 pin, в зависимости от конкретной конфигурации матрицы (разрешение, наличие тачскрина). Для моделей 3541/3542 наиболее характерен 30-pin.
• Конфигурация: В данных моделях обычно используется шлейф с интегрированным инвертором для подсветки CCFL-лампы (более старые модификации) или прямой шлейф для LED-матрицы (более новые). Это ключевой момент при подборе.
• Длина и форма: Специфичная для компоновки модели Inspiron 15 3541/3542. Имеет характерные изгибы и точки крепления.
• Разъем на стороне материнской платы: Обычно вертикальный или горизонтальный ZIF-разъем (Zero Insertion Force) с замком.

Парт-номера (P/N) и коды запчастей Dell

Важно: Номер зависит от конкретной сборки (Bill of Materials - BOM) вашего ноутбука. Самый точный способ — найти номер на самом шлейфе (обычно напечатан на нем, например, F0R7X, 6VX3H и т.д.) или использовать Service Tag на дне ноутбука на официальном сайте Dell.

Наиболее распространенные оригинальные парт-номера для серий Inspiron 15 3541 и 3542:

1. DC04C00J0700 (также может быть указан как 04C00J07)
2. 0F0R7X (часто встречается на самих шлейфах)
3. 6VX3H
4. CN-0F0R7X
5. DC02C00C0700 (для некоторых конфигураций)

Рекомендация: Перед покупкой обязательно разберите ноутбук и перепишите номер со старого шлейфа. Визуально сравните форму, расположение разъемов и инвертора (если он есть).

Совместимые модели ноутбуков Dell

Шлейфы для 3541/3542, как правило, взаимозаменяемы между собой и с другими ноутбуками серии Inspiron 15 3000 на аналогичной платформе.

Основной список совместимости:

• Dell Inspiron 15 3541
• Dell Inspiron 15 3542
• Dell Inspiron 15 3543 (часто полная совместимость)
• Dell Inspiron 15 3521 (требует проверки, высока вероятность совместимости)
• Dell Inspiron 15 3537 (требует проверки по номеру)
• Dell Vostro 3568 (многие компоненты, включая шлейф, аналогичны Inspiron)

Важное предупреждение о совместимости: Ноутбуки могут быть оснащены разными типами матриц:

1. HD (1366x768) без тачскрина — чаще всего 30-pin.
2. HD (1366x768) с тачскрином — может быть другой pinout (распиновка).
3. Full HD (1920x1080) — обычно требует 40-pin шлейфа.

Поэтому модель ноутбука — лишь первый ориентир. Решающее значение имеют:

1. Парт-номер со старого шлейфа.
2. Разрешение и тип вашей матрицы (можно найти по номеру на ее обратной стороне).
3. Наличие или отсутствие тачскрина.

Краткая инструкция по подбору:

1. Определите Service Tag своего Dell.
2. Найдите номер на старом шлейфе (0F0R7X и т.д.).
3. Уточните тип матрицы (LED или CCFL, разрешение).
4. При заказе у продавца указывайте оба параметра: модель ноутбука и номер шлейфа. Спросите фото шлейфа для визуального сравнения.

Этот подход гарантирует, что вы получите совместимую деталь.
