Micro USB разъем для ноутбука 1307

Конечно, вот подробное описание разъема Micro USB для ноутбука HP 1307, а также сопутствующая информация.

Описание

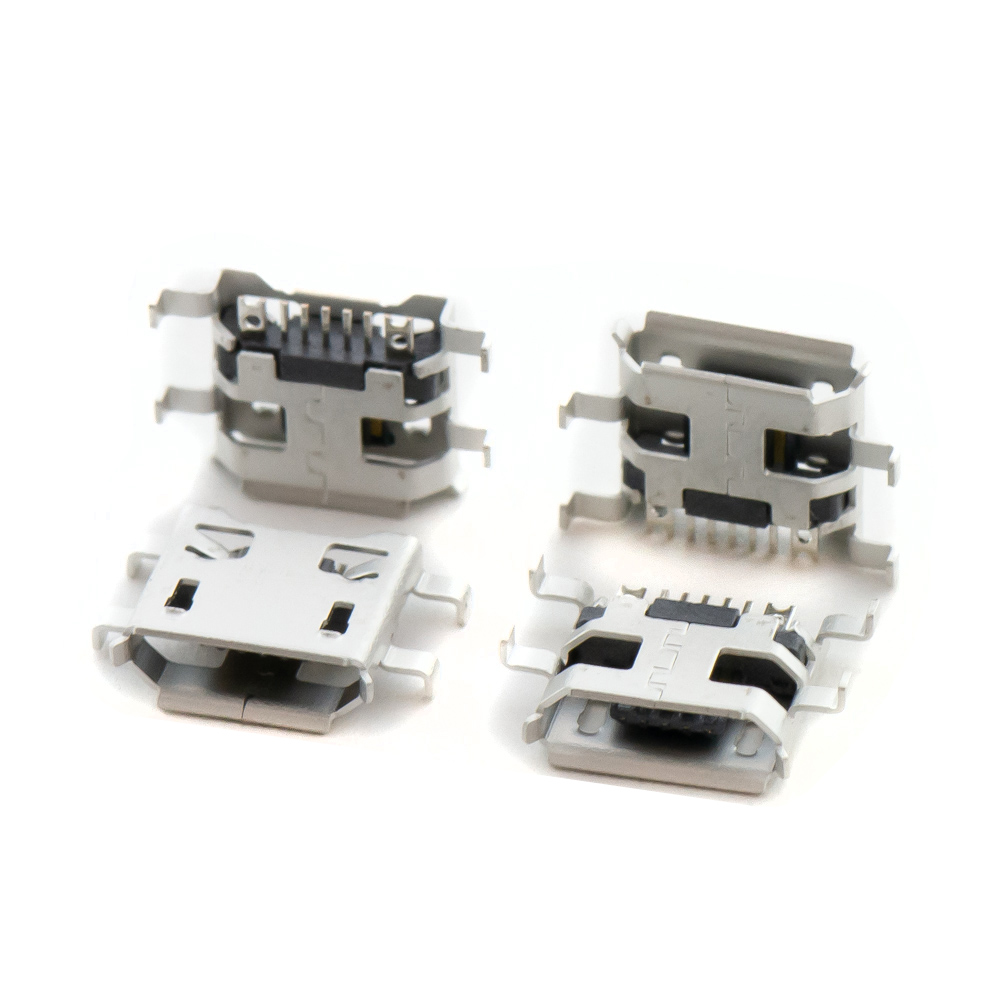

Разъем Micro USB (также часто называемый разъемом платы DC-in или гнездом зарядного порта) для ноутбука HP 1307 — это внутренний компонент, который устанавливается на материнскую плату. Он служит конечной точкой для подключения внешнего кабеля питания (блока питания). Этот разъем является слабым местом многих ноутбуков, так как подвергается механическим нагрузкам при частом подключении/отключении зарядного устройства или случайных рывках за кабель.

Признаки неисправности:

• Ноутбук не заряжается, даже если индикатор на блоке питания горит.
• Для зарядки нужно пошевелить или установить штекер в определенном положении.
• Разболтанность, люфт или физические повреждения (отслоение, трещины) самого разъема.
• Периодическое прерывание зарядки.

Важно: Замена этого разъема требует пайки и определенных навыков в ремонте электроники. Часто при его повреждении страдает и окружающая цепь на материнской плате.

Технические характеристики

• Тип разъема: Micro USB (для питания, не для данных).
• Конфигурация контактов: Как правило, 5 контактов (pin). Стандартный Micro USB имеет 5 контактов, но в данном случае используется специфически для подачи питания.
• Монтаж: SMD (Surface Mount Device) — для поверхностного монтажа на плату.
• Назначение контактов: Обычно: +19V (центральный, основной), Ground (масса), и служебный контакт (pin) для идентификации оригинального блока питания HP.
• Номинальное напряжение: 19V (стандарт для HP).
• Ток: Рассчитан на ток зарядки ноутбука (обычно 3.15A-4.74A, в зависимости от модели БП).

Парт-номера (Part Numbers)

У HP этот компонент является частью узла (sub-assembly). Прямой единый парт-номер на только разъем встречается редко в официальных каталогах, но он широко известен на рынке запчастей по следующим кодам:

1. Основной парт-номер HP (для узла платы): 609002-001

   • Это номер кронштейна разъема питания DC-in (DC-in jack bracket), который часто включает в себя и сам разъем. Это самый правильный номер для поиска оригинальной детали.

2. Альтернативные/рыночные номера и артикулы:

   • DC-in Jack для HP 1307
   • Разъем питания DC Jack 609002-001
   • 609002-001
   • HP 609002-001
   • В каталогах AliExpress, eBay и магазинов запчастей часто ищут по запросу "DC jack for HP 1307".

Совместимые модели ноутбуков

Разъем разработан для конкретной материнской платы. Он совместим со всеми ноутбуками серии HP 13-b100, в основе которых лежит одна и та же платформа 1307.

Основная совместимая модель:

• HP 13-b100 (все модификации: b110, b120, b130 и т.д.)

Также может подходить к другим сериям, использующим ту же материнскую плату или идентичный конструктив разъема. При заказе всегда рекомендуется проверять визуальное соответствие разъема на вашей материнской плате и изображения детали.

Рекомендации по замене

1. Диагностика: Убедитесь, что проблема именно в разъеме, а не в кабеле питания, блоке питания или цепи заряда на материнской плате.
2. Оригинал vs Аналог: Оригинальная деталь (609002-001) надежнее. Аналоги с рынка могут отличаться качеством пайки и толщиной металла.
3. Профессиональный ремонт: Если у вас нет опыта пайки SMD-компонентов, особенно многослойных плат, лучше доверить замену специалисту. Неумелая пайка может привести к отрыву контактных площадок и невозможности восстановления платы.
4. Комплект: Часто разъем продается в комплекте с прикрепленным к нему кабелем и шлейфом, что может упростить замену.
