Шлейф матрицы Lenovo T480, A485

Артикул: 3907411

в наличии: 8шт.

цена: 928

цена актуальна на: 06.07.2023

от 10шт - скидка 5%
от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Варианты оплат Варианты доставки

Описание

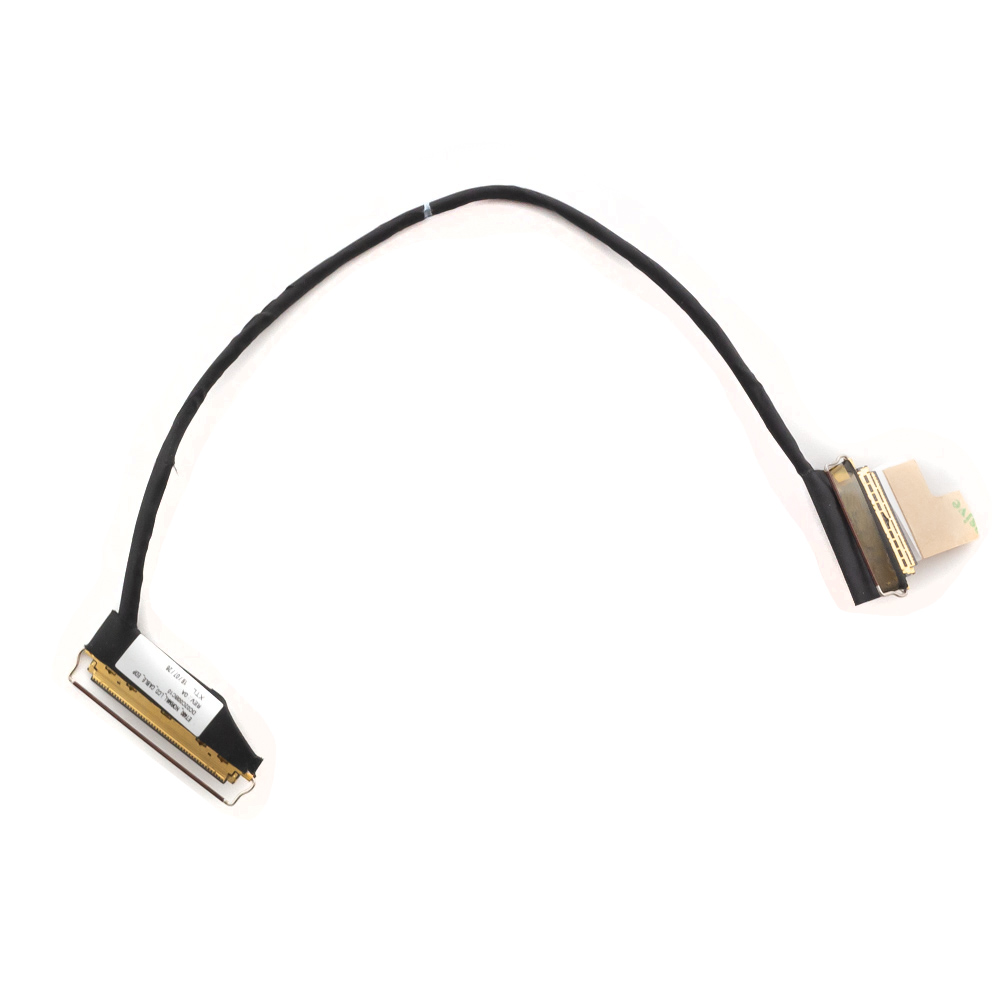

Описание Шлейф матрицы Lenovo T480, A485

Отличный вопрос! Шлейф дисплея (LCD cable, eDP cable) — один из самых критичных и часто выходящих из строя компонентов в ноутбуках серии T480/A485 из-за постоянного открывания/закрывания крышки.

Общее описание

Шлейф дисплея в Lenovo T480 и A485 — это гибкий плоский кабель (FFC), который служит мостом между материнской платой и компонентами дисплея. Он передает:

Видеосигнал (eDP — embedded DisplayPort) от дискретной или интегрированной видеокарты к матрице.
Сигналы данных и питания к веб-камере (720p HD Camera), расположенной в верхней части крышки.
Сигналы к микрофонам (в некоторых конфигурациях).
Сигналы к сенсору освещенности (Ambient Light Sensor), который автоматически регулирует яркость экрана.

Основная проблема: Из-за постоянного движения при открытии/закрытии крышки шлейф перегибается и со временем (обычно через 2-4 года активного использования) внутренние проводники могут перетереться или отслоиться. Это приводит к характерным неисправностям.

Технические характеристики и особенности

Тип разъема: eDP 30-pin (для матрицы) + дополнительные разъемы для камеры и датчиков.
Длина: Приблизительно 30-35 см, в зависимости от конкретной трассировки.
Ключевая особенность: Шлейф имеет специфическую форму и изгибы, уникальные для модели T480/A485. Он огибает шарнир (петлю) дисплея по определенному пути.
Важное различие: Существует две основные версии шлейфа, которые не являются взаимозаменяемыми:
1. Для моделей с сенсорным экраном (Touchscreen).
2. Для моделей с обычным, не сенсорным экраном (Non-Touch).
Они различаются шириной, количеством проводников (у сенсорного шлейфа их больше) и разъемами. Установка неподходящего шлейфа приведет к неработоспособности тачскрина или всей сборки дисплея.

Характерные неисправности при проблемах со шлейфом

Мерцание экрана или появление артефактов (полосы, рябь) при движении крышки.
Пропадание изображения при изменении угла наклона дисплея.
Не работает веб-камера (в Windows будет ошибка «Код устройства 10» или устройство отсутствует).
Не работает автоматическая регулировка яркости (датчик освещенности).
Сочетания вышеперечисленных симптомов.

Парт-номера (FRU — Field Replaceable Unit)

Это официальные номера запчастей от Lenovo. При покупке шлейфа ориентироваться нужно именно на них.

Для Lenovo ThinkPad T480:

FRU 01ER496 (или 01ER497) — Шлейф для моделей БЕЗ сенсорного экрана (Non-Touch). Это самый распространенный вариант.
FRU 01ER498 — Шлейф для моделей С сенсорным экраном (Touchscreen).

Для Lenovo ThinkPad A485 (на базе AMD Ryzen):

FRU 01ER496 (или 01ER497) — Шлейф для моделей БЕЗ сенсорного экрана (Non-Touch). Важно: Для A485 часто подходит тот же шлейф, что и для T480 (Non-Touch), но необходима проверка по FRU.
FRU 01ER498 — Шлейф для моделей С сенсорным экраном (Touchscreen).

Примечание: Номера 01ER496 и 01ER497, как правило, являются взаимозаменяемыми ревизиями одной и той же детали. Всегда уточняйте у продавца совместимость.

Совместимые модели ноутбуков

Шлейфы от T480/A485 имеют уникальную конструкцию и в большинстве случаев не подходят к другим сериям. Однако, внутри одного поколения есть частичная совместимость:

Полная совместимость (шлейфы взаимозаменяемы):

Lenovo ThinkPad T480 (Intel) и Lenovo ThinkPad A485 (AMD) — шлейфы для одинакового типа экрана (Touch/Non-Touch) идентичны.
Lenovo ThinkPad T580 — использует совершенно другой шлейф из-за другой конструкции и размеров (15.6" vs 14").
Lenovo ThinkPad A485 и A285 — не совместимы, у A285 другой форм-фактор.

Важно: Несмотря на внешнюю схожесть, шлейфы от T470, T490, L480, E480 — НЕ ПОДХОДЯТ для T480/A485. Они отличаются длиной, расположением разъемов и формой.
